MA 3,9 T 1 j

---.4,45


Рис. 5.43. Принципиальная схема приемника Космос .

и длинноволновом варианте приемника С8 = 10 пф. С5=82 пф. Cs = 20 пф. Кз = 620 ом; в средневолновом варианте Сз=39 пф, Сэ=150 пф, Cs исключается /;з=470 ом.



брапа таким образом, чтобы обеспечить работу детектора от генератора тока, что позволяет получить сравпптельио малый коэффициент нелипейпых искажений при слабых сигналах, подводимых к детектору Д\. Для частичтюп нейтрализации действия внутренней обратной связи в транзисторе Гз используется конденсатор Сзб емкостью 6-10 пф. Такое построение схемы позволяет повысить устойчивость работы каскада и получить больший коэффициент усиления.

Детектор выполнен па полупроводниковом диоде Дх типа Д!В. Нагрузкой его служит переменный резистор R\\, с которого через резистор Rn и

-0,3 -2,1 -0,2

-0,25 -1,2 -0,15 -1,5 -1,* -2,1 ,


5г7 мкВ

50т70мнв

U2 мв


300 мв (170 мв)

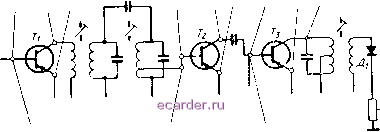

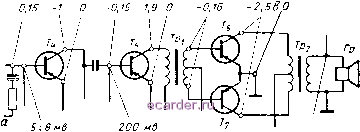

Рис. 5.44. Режимы работы транзисторов по постоянному току и уровни напряжения сигнала в тракте усиления приемника Космос .

разделительный конденсатор Cjg напряжение звуковой частоты подается на базу транзистора первого каскада усилителя НЧ.

Для автоматической регулировки усиления используется постояш1ая составляющая тока диода Д\, с помощью которой регулируется базовый ток транзистора Гг первого каскада усилителя ПЧ. Возникающее при этом смещение диода в прямом направлшщи компетгспруется иапряжеиием противоположной полярности, которое создается на резисторе /?9 током эмиттера транзистора 7 з. Это способствует надежной работе АРУ и всего тракта усиления ПЧ без ухудшения чувствительности приемника, так как диод, имея нулевое смещение, начинает работать уже при малых сигналах.

УСИЛИТЕЛЬ НИЗКОЙ ЧАСТОТЫ

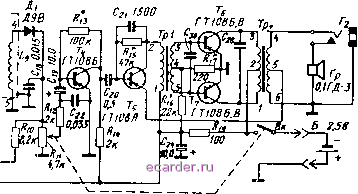

Трехкаскадный усилитель низкой частоты собран па транзисторах Т, Т, Гб и Г? типа ГТ108 (рис. 5.45). Первый каскад усилителя - реостатный. Нагрузкой его служит резистор Ry. Режим работы транзистора определяется величиной сопротивления резистора Ri%. Второй каскад усилителя 44 собран



на транзисторе Т, в коллекторную цепь которого включен согласующий трансформатор Тр]. Режим работы транзистора Тг, определяется вел1Гиной сопротивления резистора R\b Выходной каскад усилителя НЧ собран на транзисторах Гб и Т-, по двухтактной схеме и работает в режиме усиления класса АВ. Нагрузкой выходного каскада усилителя ИЧ служит громкоговоритель 0,!ГД-3. Для коррекции частотной характеристики во втором каскаде усилителя НЧ применена отрицательная обратная связь (С21). В схеме приемника предусмотрена возможность подключения малогабаритного телефона типа ТМ-4 прямо в коллекторную цепь второго каскада усилителя ИЧ. При подключении телефона действие громкоговорителя ослабляется, при этом расход энергии источника питания снижается в два-три раза.

Режимы работы тратгзисторов указаны на рис, 5.44.

ПРИНЦИПИАЛЬНАЯ СХЕМА ПРИЕМНИКА КОСМОС-М

Прием!шк Космос М от приемника Космос отличается тем. что в нем

применены малогабаритные:

сделаны следующие изменения (рис. 5.45).

1. Вместо крупногабаритных транзисторов Г) (преобрагователь частоты) типа ГТ309А,


гтзодр,---, ч.

с? 1-10 fL aj ggj

0,033 Сгз

Ci3l. 0.0

f73036

Hi=>-100

0,033 3k

R9 wo

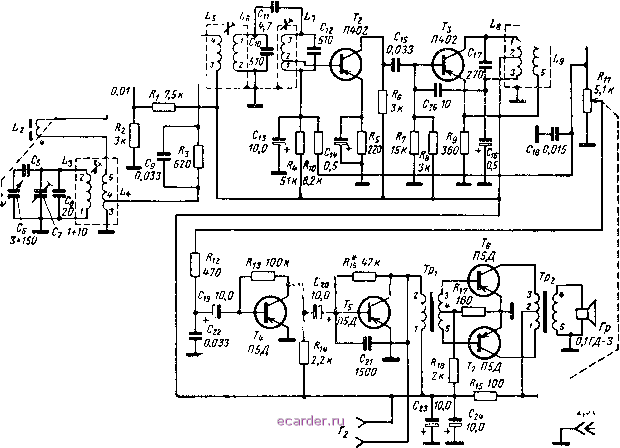

Рис. 5,45, Принципиальная схема приемника Космос-М .

В длинноволновом варианте приемника Сч=]0 пф, С4 = 0,0! мкф, Cs = 82 пф, С8=]8 пф, С28=0,0] мкф, Сзо = 0,033 мкф; тран.зистор Гз типа ГТ309Б, В средневолновом варианте Сз-3,9 пф, Ci= \ 500 пф, С5 = 220 пф, Сз, Саа и Сзз исключаются. Транзистор Тз типа ГТ309Л,
