Tz (первый каскад усилителя ПЧ) типа ГТ309Б,

/з (второй каскад усилителя ПЧ) типа ГТ309 (для диапазона СБ группы А, для ДБ группы Б),

7*4 (первый каскад усилителя ПЧ) типа ГТ108Б, Тъ (второй каскад усилителя НЧ) типа ГТ108А.

/б и Т-, (выходной каскад усилителя НЧ) типа ГТ108Б либо ГТ108В.

2. Для улучшения частотной характеристики два последних каскада уси-

-0,13 -0,9 О -0,2f О -2в


Si 7 нкВ

50-t70 K6

1*2 мб

-0,12 -1,5 О -0,15 -г,1 О -0,1 -2,55 о


58 ыв

200 ив

300 мв (170 мв)

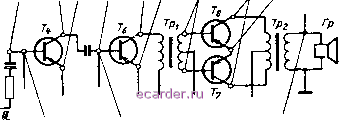

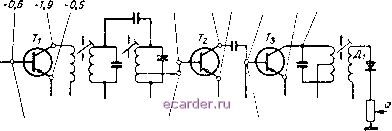

Рис. 5.46. Режимы работы транзисторов по постоянному току и уровни напряжения сигнала в тракте усиления приемника Космос-М .

лителя НЧ охвачены отрицательной обратной связью, напряжение которой снимается с отвода вторичной обмотки выходного трансформатора и подается на эмиттер транзи:;тора Тъ.

3. Увеличена номинальная выходная мощность до 30 мет за счет изменения намоточных данных выходного трансформатора.

4. Телефон подключается ко вторичной обмотке выходного трансформатора Тр2. Прн подключешш телефона громкоговоритель автоматически отключается.

Режимы работы транзисторов приемника Космос-М указаны на рис. 5.46. КОНСТРУКЦИЯ и ДЕТАЛИ

Радиоприемник Космос является одним из первых малогабаритных приемников карманного типа, выпускаемых отечественной промышленностью. Корпусы приемников Космос и Космос-М выполнены из цветной ударопрочной пластмассы.

В крышке корпуса имеется отсек для установки источника питания приемника. Органы управления (ручки настройки приемника и регулятора громкости с выключателем питания) размещены на правой стенке приемника. Шкала приемника расположена на торцевой части ручки настройки приемника и проградуирована в мегагерцах. Монтаж выполнен на печатной плате, изго-



товленной из фольгированного гетинакса. Схема расположения узлов и деталей на печатной плате приемника Космос изображена на рис. 5.47, а при емника Космос-М - па рис. 5.48. Топографическая схема печатной платы приемника Космос-М показана на рис. 5.49.

В приемниках используется громкоговоритель типа 0,!ГД-3. Настройка на частоту принимаемой радиостанции осуществляется с помощью двухсекционного блока конденсаторов перемещюй емкости с твердым диэлектриком емкостью 3-150 пф. Магнитная антенна выполнена на ферритовом стержне марки 600НН с размерами 06X11X3 мм.

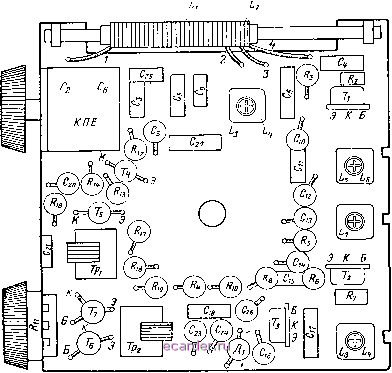

Рис. 5.47. Схема расположения узлов и деталей па печатной плате приемника

Космос .

Все катушки контуров гетеродина и ФПЧ намотаны на трехсекционных каркасах, каждый из которых номещен в ферритовые чашки из материала марки 600НН диаметром 8,3 мм. Намоточные данные контурных катушек приемника приведены в табл. 5.6. Трансформаторы Tpi и Трг усилителя НЧ однотипны. Их сердечники собраны из пластин пермаллоя марки 79НМ П-об-разной формы, толщина набора 4 мм. Намоточные данные трансформаторов Tpi и Тр2 приведены в табл. 9,3, 9.4, Распайка выводов всех контурных катушек и трансформаторов показана на рис. 5.50.

В приемниках применены детали следующих типов:

резистор Ru-типа СИЗ-ЗГ, остальные резисторы - типа КИМ;






Рис. 5.48. Схема расположения узлов и деталей па печатной плате приемника

Космос-М .

конденсаторы Сд, Сц, Сц, С25, С29 -типа КД, С С5, Сд, Сю, С12, С,5, С17, Cls, С2 С22, С28, С30 -типа КМ, Саб, С27 - типа МБМ, С13, Си, С,б, Сю, С20, Саз, Си - типа ЭМИ-3, С2 и Се-блок КПЕ, Су и С? - подстроечные конденсаторы

Таблица 5.6

Намоточные данные контурных катушек приемников Космос и Космос М

Наименование катушек

0 т г

Номера вьшодов

Марка и диаметр провода, мм

Число витков

Индуктивность, мкгн

Антенная СВ . . Катушка связи

ЛЭШО 15x0,05 ПЭВ 0,15

650 ±10%

Антенная ДВ . . Катушка связи . .

1-2 3 4

ПЭВ 0,1 ПЭВ 0,1

385 25

6500 ±10%

Гетеродинная СВ Катушка связи . .

1-2 3-4-5

ЛЭ 5x0,06 ПЭВ 0,15

38x3 2+5

330 ±10%
