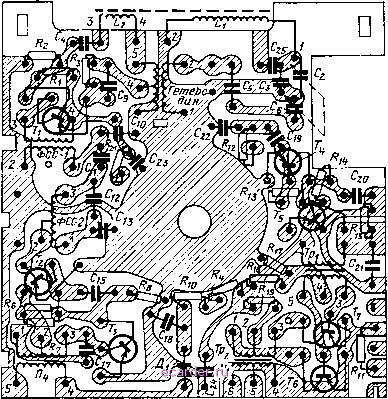

Рис. 5.49. Топографическая схема печатной платы приемника Космос-М .

Продолжение табл, 5.6

Наименование катушек

й>

S J X

о 5

§is

Номера выводов

Марк а и диаметр провода, мм

Число витков

Индуктивность, мкгн

Гетеродинная ДВ. Катушка связи . .

1-2 3-4-5

.ЛЭ 5x0,06 ПЭВ 0,15

55x3 2+5

760+10%

ФПЧ-1 .....

Катушка связи . .

ЛЭ 5x0,06 ПЭВ 0,08

32x3 20

234+10%

ФПЧ-2 .....

1-2-3

ЛЭ 5x0,06

10+86

234+10%

ФПЧ-З......

Катушка связи . .

Ls Lc,

1-2 3-4

ПЭЛ 0,09 ПЭЛ 0,09

65+65 100

480+10% 370+10%

Примечание. Комплект катушек входного кошура и гетеродииа выпол няется в зависимости от диапазона, на который рассчитан приемник.



Антенна ДВ или антенна С В

1 2 3*

1 2 3 *

2 3 4

Z 2 t

HamyuJHa нонтуров гетеродина ДВ или С В

Zo- -о*

Катушни ФПЧ

3

оЗ о * os

Трансформаторы НЧ Космос М

2о-,

OS 1

Космос S 3

Ч- If

Рис. 5.50. Распайка выводов (вид снизу) катушек контуров и трансформаторов НЧ прием 1пи<;ов Космос и Космос Л\

9999994�




Рис. 5.51.

О Р Л Е Н О К (Выпуск 1967 г.)

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Радиоприемник Орленок (рис. 6.51) представляет собой миниатюрный двухдиапазонный супергетеродин, собранный на семи транзисторах.

Радиоприемник предназначен для приема передач радиовещательных станций с амплитудной модуляцией в диапазонах длинных и средних волн на внутреннюю магнитную антенну.

Максимальная чувствительность:

на ДЛИ1И1ЫХ волнах......... 2,5 мо1м

на средних волнах......... 1,5 мв1м

Реальная чувствительность:

иа длинных волнах......... 5,0 мв1м

на средних волнах......... 2,5 мв1м

Избирательность ио соседнему к.аи;;.ту: на длинных и средних волнах .... не менее 20 дб

0слаблещ1е сигнала зеркального канала: на длинных и средних волнах .... не менее 24 дб

Промелуточная частота........ 465 кгц

Действие АРУ: при изменении сигнала на входе приемника на 26 дб изменение сигнала на выходе.......... не более 10 дб

Полоса воспроизводимых звуковых частот 800--2500 гц

Номинальная выходная мощность при коэффициенте нелинейных искажений всего тракта усиления приемника не более 8% 40 мет

Источник питания: два дисковых аккумулятора типа Д-0,1

Напряженно иитания......... 2,5 в
