Ток, потребляемый приемником при отсутствии сщпала........... 12 ма

Работоспособиость ириемиика сохраняется при спии<е}1ии напряжения батареи иитапия ............... до 2 в

Длительность работы нрисмпто при сред-исй громкости от одного комплекта аккумуляторов ............ 1,5 час

Габаритные размеры......... 84X55X28 мм

.Масса............... 130 г

ПРИНЦИПИАЛЬНАЯ СХЕМА

ВХОДНАЯ ЦЕПЬ

Катушки входных контуров диапазонов ДВ и СВ разм(мцспы на двух ферритовых стержнях встроенных магштп1)1х апгени МЛ (рис. 5.52). Неработающая входная катупп(а замыкается накоротко, что позволяет исключить взаимное влияние катушек и повысить добротность aiiTciniM. Связь входных коптуров с базой транзистора Т\ - ипдуктивиал. Наружная аптенна к входным контурам подключается через конденсатор Су.

ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ И ГЕТЕРОДИН

Преобразователь частоты собран на транзисторе Т\ типа ГТ310А по схеме с совмещенным гетеродином. Гетеродин выпошеп по схеме ипдуктивпой трехточки. Напряжение сигнала с помощью катушек связи и Li со входных коптуров подается па базу транзистора 7 i. Нагрузкой преобразователя частоты служит двухконтурный полосовой фильтр промежуточной частоты, который обеспечивает и.1бирателыюсть приемника по соседнему каналу. Ширина полосы полосового фильтра определяется величиной ели(ости конденсатора связи Ci6. Связь полосового фильтра с коллектором транзистора Ту - трансформаторная, с первым каскадом усилителя ПЧ - автотрансформаторная. Режим работы транзистора Г, определяется величпиани сопротивлений резисторов Ru R2 и R3.

Максимальная чувствительность приемника по промежуточной частоте с базы т1)аизистора Ту 5-8 мкв при выходном иаиряжепии иа нагрузке усилителя 114 170 Л1в.

УСИЛИТЕЛЬ ПЧ И ДЕТЕКТОР

Двухкаскадный усилитель ПЧ собран на транзисторах 7*2 и Тз, включенных по схеме с общи.л эмиттером. Первый каскад - апериодический на транзисторе типа ГТ310Б, режим его работы определяется величитгай сопротивления /?б. Второй каскад - резопапснып с нейтрализацией па транзисторе типа ГТ,310А. Нейтрализация действия виутрешшй обратной связи транзистора Тз осуществляется конденсатором Сгь Нагрузкой транзистора служит одноконтурный фильтр ПЧ 7.12Сг2 с полосой пропускания 45-50 кгц на уровне - 3 дб.

Детектор выполнен на диоде Ду типа Д9В. Нагрузкой детектора служит переменный резистор Ryo. Для автоматической регулировки усиления используется постоянная составляющая тока диода Ду, с помощью которой регулируется ток базы транзистора 7г первого каскада усилителя ПЧ.

УСИЛИТЕЛЬ НИЗКОЙ ЧАСТОТЫ

Трехкаскадный усилитель ПЧ собран па транзисторах Г4, Тз, Те и Г?. Первый каскад - реостатпьи! па транзисторе 74 типа ГТ109В. Нагрузкой каскада служит резистор Ry3. Второй каскад усилителя НЧ собран иа траизпсто-

Si-1,256 Ei-1,2Si

05 О

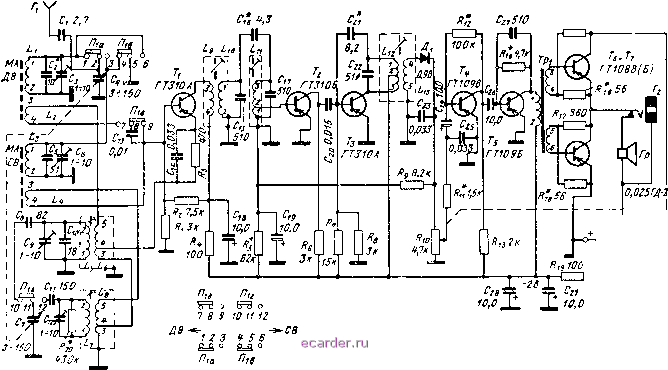

Рис. 5.52. Принципиальная схема приемника Орленок .

Переключатель диапазонов установлен в положение Дй.

ре 7 5 типа ГТЮЭЬ, в коллекторную цепь которого включен согласующий трансформатор Jpi. Этот каскад охвачен отрицательной обратной связью (конденсатор Сг?). Выходной каскад выполнен по бестрансформаторной схеме на транзисторах 7 б i 7 ; типа ГТ108В или ГТ 08Б. Сигнал на базы выходных транзисторов и Г? подается с раздельных вторичных обмоток согласующего

-0,55 -1.9 -0,35

-0,25-0,3 -2,0б0 10 -0,28

58 мкв

50г60 мк

-0,15 -0,8 О -0,2 -1,75 О -1,5-0,1 -2,5 -1,258

IOi-20 мв

500 мв (170 мв)

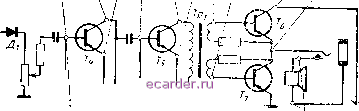

Рис. 5.53. Режимы работы транзисторов но постоянному току и уровни напряжения сигнала в тракте усиления приемника Орленок .

трансформатора Гр,. Выходные транзисторы 7б и 7? и аккумуляторы £1 и Бг образуют плечи моста, в диагональ которого включена нагрузка - пизкоом-пый громкоговоритель типа 0,025ГД-2. Сопротивление звуковой катушки его а частоте 1000 гц равно 60 ом. В приемнике предусмотрена возможность подключения телефона типа ТМ-4. При включении телефона громкоговоритель автоматически отключается.

Режимы работы транзисторов указаны па рис. 5.53.

КОНСТРУКЦИЯ и ДЕТАЛИ

Корпус приемника выполнен из цветного ударопрочного полистирола. В задней стенке корпуса имеется отсек для установки источника питания. Для крепления аккумуляторов в приемнике при.менена специальная кассета, которая смонтирована на печатной плате. Ручки настройки приемника, регулятора громкости с выключателем питания находятся на правой боковой стенке корпуса. Шкала приемника расположена иа ручке пас.-ропки и проградуирована в мегагерцах. Движок переключателя диапазонов выведен на заднюю стенку. Гнезда для подключения телефона (Гг) и наружной антенны (Г;) расположены иа левой боковой стенке корпуса. Монтаж приемника выно.чнен на печатной плате из фольгированного гетинакса. Схема расположения узлов и деталей на плате показана на рис. 5.54, а топографическая схема печатной платы - па рис. 5.55.
