Таблица 5.7

Намоточные

данные контурных катушек приемника Орленок

Наименование катупгск

Номера выводов

Марка и диаметр провода, мм

Число витков

Индуктивность, мкгн

Антенная ДВ . . Катушка связи

1-2 3-4

ПЭЛШО 0,1 ПЭЛШО 0,1

400 37

7200+5%

Антенная СВ . . Катушка связи . .

5-6 7-8

ЛЭШО 15x0,05 ПЭЛШО 0,1

660 + 5%

Гетеродинная ДВ. Катушка связи . .

1-2 3-4-б

ПЭЛ 0,1 ПЭЛ 0,1

760+5%

Гетеродинная СВ . Катушка связи

Ц Ls

1-2 З-4-б

ПЭЛ 0,1 ПЭЛ 0,1

310+5%

ФПЧ-1......

Катушка связи . .

ПЭВ-1 0,08 ПЭВ-1 0,08

ПО 20

260+5%

ФПЧ-2......

1-2-3

ПЭВ-1 0,08

10+100

260+5%

ФПЧ-3......

Катушка связи . .

/-12

1-2-3

ПЭВ-1 0,08 ПЭВ-1 0,08

55+55 55

260±5%




Рис. 5.57,

О Р Л Е Н О К (Выпуск 1968 г.)

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Радиоприемник Орленок выпуска 1968 г. (рис. 5.57) представляет собой миниатюрный двухдиапазонный супергетеродин карманного типа, собранный на 7 транзисторах и одном полупроводниковом диоде.

Радиоприемник Орленок выпуска 1968 г. является модификацией приемника Орленок выпуска 1967 г. Различие их состоит в незначительных изменениях внешнего оформления, конструкции и принципиальной схемы.

Радиоприемник предназначен для прие1\ш радиовещательных станций с амплитудной модуляцией в диапазонах длинных и средних волн на внутреннюю магнитную антенну.

Максимальная чувствительность:

на длинных волнах .........

на средних волнах .........

Реальная чувствительность:

на длинных волнах .........

на средних волнах .........

Избирательность но соседнему каналу:

на длинных и средних волнах .... Ослабление сигнала зеркального канала:

на длинных и средних во.тпах ....

Промежуточная частота........

Действие АРУ: при изменении сигнала иа

входе приемника на 26 дб соответствую-

2,0 мв1м 1,2 мв1м

4,5 мв1м 2,2 мв1м

не менее 20 дб

не менее 20 дб 465 кгц



en о

Сге 0,0f

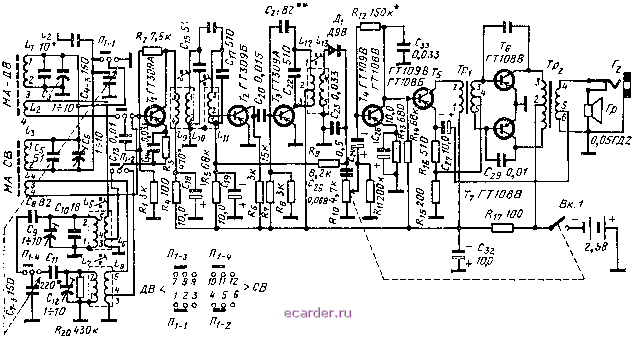

Рис. 5.58. Принципиальная схема приемника Орленок выпуска 1968 г. Переключатель диапазонов установлен в положение ДВ.
