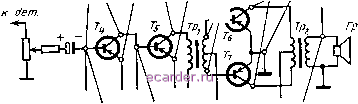

Слаботочка Книги щее изменение сигнала на выходе приемника ............... не более 8 дб Полоса воспроизводимых звуковых частот 800-2500 гц Номинальная выходная мощность при коэффициенте нелинейных искажений не более 8 /о .............. W мет Источник питания: два аккумулятора типа Д-0,1 Напряжение питания......... 2,5 в Ток, потребляемый приемником при отсутствии сигнала........... не более 10 ма Работоспособность приемника сохраняется при снижении напряжения батареи питания ............... до 1,6 в Длительность работы приемника при средней громкости от одного комплекта аккумуляторов ............. до 10 час Габаритные размеры......... 84X58x28 мм Масса............... 180 а Приемник комплектуется кожаным футляром. ПРИНЦИПИАЛЬНАЯ СХЕМА Схемы входной цепи, преобразователя частоты, усилителя ПЧ и детектора приемников Орленок выпуска 1968 г. (рис. 5.58) и 1967 г. аналогичны. Отличие состоит лишь в том, что в преобразователе частоты и во втором каскаде усилителя ПЧ приемника Орленок выпуска 1968 г. применены транзисторы типа ГТ309А, а в первом каскаде усилителя НЧ - транзистор типа ГТ,309Б. Усилитель низкой частоты приемника Орленок выпуска 1968 г. собран на четырех транзисторах 4, 5, Ге и Tj. Первый и второй каскады выполне- -ff,ff -f,ff -0,55 -0,18 -0,8 О -0,2f О -28 \  1Л Л1 кУНЧ 3-8 мкв Ю0-1?0мкв 1-/,5мв -0,22-0,9-0,1 -2,3-0,7 -0,2 -2,5в О М  вЮмв гооме SOOMff (180мв) Рис. 5.59. Режимы работы транзисторов по постоянному току и уровни напряжений сигнала в тракте усиления приемника Орленок выпуска 1968 г. 20 Зак. 567 609 ны по схеме с непосредственной связью. Первый каскад работает на транзисторе типа ГТ109Б или ГТ108В, второй - на транзисторе ГТ109Б или ГТ108Б. Для коррекции частотной характеристики в области низких частот па входе усилителя НЧ включен фильтр нижних частот RuCzs. В коллекторную цепь транзистора второго каскада усилителя НЧ включен согласующий трансформатор Tpt. Выходной каскад усилителя НЧ выполнен по двухтактной трансформаторной схеме, работающей в режиме класса АВ, Нагрузкой выходного каскада служит громкоговоритель типа 0,1ГД-ЗМ с сопротивлением звуковой катушки па частоте 1000 гц, равным 10 ом. Напряжение смещения на базы транзисторов Те и 7? выходного каскада подается из эмиттерной цепи транзистора Т, что позволяет получить малый ток покоя. Коррекция частотной характеристики и устранение фазового сдвига иа верхних звуковых частотах в выходном каскаде осуществляется с помощью конденсаторов Cse и С29. Два последних каскада усилителя НЧ охвачены частотнонезависимой отрицательной обратной связью, напряжение которой снимается с отвода вторичной обмотки выходного трансформатора Трг и через конденсатор С27 подается на эмиттер транзистора Т. Режимы работы транзисторов указаны на рис. 5.59. В приемнике предусмотрена возможность подключения малогабаритного телефона типа ТМ-4. При подключении телефона громкоговоритель автоматически отключается. Таблица 5.8 Намоточные данные контурных катушек приемника Орленок выпуска 1968 г.
 Рис. 5.60. Топографическая схема печатной платы приемника Орленок выпуска 1968 г. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 [202] 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 |
