Для автоматической регулировки усиления используется постоянная составляющая тока диода Ди с помощью которой регулируется базовый ток первого каскада усилителя ПЧ (транзистор Гг). Напряжение АРУ снимается с нагрузки детектора Ду и через фильтр R%Cn подается на базу транзистора Гг.

УСИЛИТЕЛЬ НИЗКОЙ ЧАСТОТЫ

Трехкаскадный усилитель НЧ собран на транзисторах Ti, Тъ, Те и Г?, Первый каскад усилителя НЧ - реостатный, собран на транзисторе Г4 типа ГТ109Б. Нагрузкой каскада служит резистор Rn. Режим работы транзистора определяется резистором Riu Второй каскад усилителя НЧ выполнен на транзисторе Гв типа ГТ109А, в коллекторную цепь которого включен согласующий трансформатор Tpi. Режим работы транзистора Г5 определяется величиной

-0,22 -0, О -0,3 -1,98 0


10 i 20 Мб

1,2 в (550 мв)

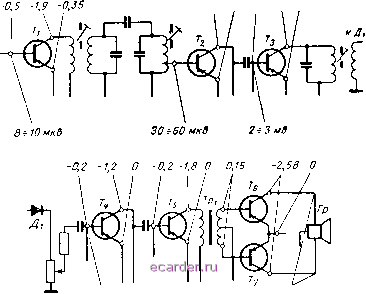

Рис. 5.70. Режимы работы транзисторов по постоянному току и уровни напряжения сигнала в тракте усиления приемника Рубин .

сопротивления резистора Ri2. Второй каскад усилителя НЧ имеет отрицательную обратную связь но переменному току через конденсатор Сгг. Выходнойкаскад усилителя НЧ выполнен по бестрансформаторной схеме на транзисторах Гб и Ту типа ГТ108Б. Нагрузкой выходного каскада служит высокоомный громкоговоритель типа 0,05ГД-1 с отводом от середины обмотки звуковой катущки. опротивление звуковой катущки на частоте 1000 гц равно 60 ом (2X30 ом).

В приемнике предусмотрена возможность подключения телефона типа ТМ.-4 (с сопротивлением 50 ом) в коллекторную цепь транзистора второго



каскада усилителя НЧ. При подключении телефона действие громкоговорите ля ослабляется, при этом расход питания снижается в два-три раза. Режи мы работы транзисторов указаны на рис. 5.70.

КОНСТРУКЦИЯ и ДЕТАЛИ

Корпус приемника выполнен из цветной ударопрочной пластмассы. В крышке корпуса имеется отсек для установки источника питания. Ручки настройки и регулятора громкости с выключателем питания приемника расположены на правой стороне корпуса. Шкала приемника расположена на торцевой части ручки настройки и проградуирована в мегагерцах. Для защиты приемника от повреждения он помещается в кожаный футляр. В подарочном варианте приемник хранится в коробке. Монтаж приемника выполнен на печатной плате нз фольгированного гетинакса. Схема расположения узлов а

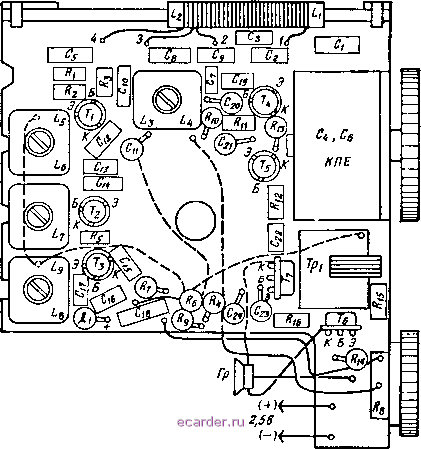

Рис. 5.71. Схема расположения узлов и деталей на печатной плате приемника

Рубин .



деталей показана на рис. 5.71. Настройка приемника на частоту принимаемой станции осуществляется двухсекционным блоком конденсаторов переменной емкости с твердым диэлектриком емкостью 3-150 пф. Магнитная антенна выполнена па ферритовом стержне марки 600НН с размерами 42X11X2,8 мм. Катушки контуров гетеродина и фильтров намотаны на двухсекционных каркасах, каждый из которых помещен в ферритовые чашки из материала марки 1000НЛ\3 диаметром 6,1 мм.

Z 3 ч-

Антенна ДВ


3 *

Антенна СВ

2 3 t


Катушки контуроВ гетеродина

У- СВ


Катушки ФПЧ


Трансформатор НЧ


Рис. 5.72. Распайка выводов (вид снизу) катушек контуров и трансформг торов НЧ приемника Рубин .

Намоточные данные катушек контуров приемника приведены в табл. 5.10.

Согласующий трансформатор Тру такой же, как у приемника Космос . Намоточные данные его приведены в табл. 9.3. Распайка выводов всех контурных катушек и трансформатора Tpi показана на рис. 5.72.

В приемнике примепепы детали следующих типов:

резистор Rf. - типа СПЗ-Зг, остальные резисторы - типа КИМ;

конденсаторы Cl, d, Cg Cg, Сц, C - типа КД или KT-la, Cj, Сю, Ci2, Ci4, Ci5, Сп, Ci8, Cig, C22 -тина KM, Сц, C20, C21, C23, C24 -типа ЭМИ-3, C4 и Сб - блок КПЕ.
