промышленностью выпускаются в соответствии со стандартной шкалой номиналов сопротивлений от 10 ол ло 1 Мом.

В транзисторных приемниках применяются резисторы с допустимым отклонением от номинальных величин сопротивлений +10% и реже с допуском ±57о- Резисторы с допуском ±5% от номинального сопротивления применяются в каскадах, где требуется жесткая режимная стабилизация, например в каскадах гетеродина и стабилизаторов напряжения питания. Обозначение номинальных величин сонротивлений резисторов в соответствии с ГОСТ 11076-69

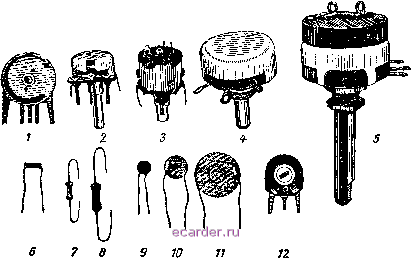

Рис. 6.8. Резисторы:

/, 2, 3 -резисторы типов СПЗ-3, СПЗ-4, СПЗ-4 (с выключателем); 4, 5 -переменные резисторы типов СП, ТВК; 6, 7, 8 -постоянные резисторы типов УЛМ-0,12, МЛТ-0,25, МЛТ-0,5; 9, 10, терморезисторы типов СТЗ-17, ММТ-12; ММТ-13; /2 - переменный

резистор СПЗ-1.

указано в табл. 9.13. В качестве элементов температурной стабилизации в оконечных каскадах усилителей НЧ применяются полупроводниковые терморезисторы типов ММТ-12, ММТ-13 и СТЗ-17, величина сопротивления которых уменьшается с ростом температуры окружаюитей среды.

Для регулировки громкости в транзисторных приемниках, имеющих небольшие габаритные размеры, применяются дисковые переменные резисторы типа СПЗ 3 с выключателем.

В переносных приемниках для регулятора громкости и тембра используются переменные резисторы типов СП, СПЗ-12, СПЗ-4 и ТВК; последние два имеют выключатель питания. Для регулятора громкости, как правило, в транзисторных приемниках применяются переменные резисторы группы В с обратной логарифмической (показательной) зависимостью сопротивления от угла поворота. Такие резисторы обеспечивают в начале угла поворота оси более плавную регулировку громкости.

Кроме того, в приемниках первого и высшего классов применяются переменные резисторы типов СПЗ-126 и СПЗ 12в, которые кроме основных трех выводов имеют один или два дополнительных вывода. Эти дополнительные выводы от промежуточных точек переменного сопротивления служат для подключения цепочек тонкомпенсации.

Для регуляторов тембра обычно применяют переменные резисторы группы А с линейной зависимостью сопротивления от угла поворота оси.



в некоторых транзисторных прием1Н!ках в оконечном каскаде усилителя 1ТЧ применяют резисторы с величиной сопротивления 4-10 ом, включенные в цепь эмиттеров выходных транзисторов. Для изготовлештя этих резисторов применяют высокоомный провод (констаптап или манганин), который наматывают на каркасе или на резисторе типа УЛМ-0,12 или типа ВС-0,125 с большим сопротивлением (100-150 ком).

6.4. КОНДЕНСАТОРЫ

В радиовещательных транзисторных приемниках широко применяются конденсаторы постоянной, полупеременной и переменной емкости.

Конденсаторы постоянной емкости (рис. 6.9) классифицируются по следующим основным признакам:

а) по применяемому в них диэлектрику (керамические, полнс.тироловые, слюдяшле и т. п.);

б) по конструкции (трубчатые, дисковые и т. п.);

в) по значению номинальной емкости и величине допустимого отклонения от номинала.

Промышленностью конденсаторы выпускаются в соответствии со стандартной шкалой номиналов емкостей с допустимым отклонением ±5, ±10, ±207о и т. п.

При выборе типа конденсатора для схемы транзисторного приемника, так же как и для любой радиотехнической схемы, необходимо учитывать следующее:

а) назначение конденсатора, т. е. снособмость работы конденсатора в цепях высокой или низкой частоты;

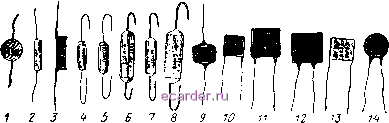

Рис. 6.9. Конденсаторы постоянной емкости:

ишаКД; 2 - типа КТ-1а; ,? - типа КТ; - типа ПМ-1; 5 - типа ПМ-2; - типа МБМ; 7, 8 -типа БМ-2; 9 - типа КЛС; /О-/3 - конденсаторы типа К-10-7в; М -типа К-10У-5.

б) максимально допустимое рабочее напряжение конденсатора, при котором он может длительное время устойчиво и нормально работать;

в) собственную индуктивность конденсатора, которая зависит от размеров обкладок и способа их соединения с выводами. Наличие индуктивности в конденсаторах приводит к появлению паразитного резонанса. Для устойчивой работы схемы необходимо, чтобы максимальная рабочая частота ее была не менее чем в 2-3 раза ниже резонансной частоты конденсатора;

г) температурную стабильность конденсатора, т. е. величину температурного коэффициента емкости (ТКЕ), характеризующего относительное изменение емкости конденсатора, вызванное воздействием изменения окружающей температуры на Г С.

Конденсаторы, у которых при повышении температуры увеличивается номинальное значение емкости, имеют положительный ТКЕ и обозначаются буквой П с числом, указывающим величину ТКЕ.



Конденсаторы, у которых при повышении температуры уменьшается поминальное значе1ше емкости, имеют отрицательный ТКЕ и обозначаются буквой М с числом, указывающим величину ТКЕ. Конденсаторы с отрицательным ТКЕ называются термокемпенсирующими.

Рнс. 6.10. Подстроечные конденсаторы:

/ - проволочный; 2 - типа КПК-МП; 3 -типа КТ4-2.




Конденсаторы, у которык при увеличении температуры номинальное значение емкости не изменяется, имеют нулевой ТКЕ и обозначаются МПО. Эти конденсаторы называются термостабильпыми.

В табл. 9.14 указа1ю обозначение групп гемпературпого коэффициента емкости и код цветовой маркировки керамических конденсаторов.

В высокочастотных цепях и контурах транзисторных приемников применяют в основном керамические конденсаторы типа КТ-1 и реже - типов КТ и КД, с номинальной емкостью от 1 до 300 пф с допустимым отклонением от номинального значения емкости rfclOo-


7 Z

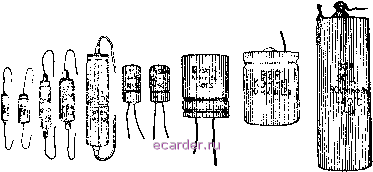

Рнс. 6.11. Электролитические конденсаторы: / - типа .ЭМИ; 2, 3. 4 -типа ЗМ; 6, 7, -rinia К-50-6; 9 - гипа КЭ-1 М; W - типа ЭГЦ.

Конденсаторы тина КТ-1 а имеют высокую добротность (т. е. малое значение тангенса угла потерь), малую собствешую индуктивность, сравнительно малые значения ТКЕ и хорошо работают на частотах, отведенных для радиовещания, т. е. до 100 Мгц.

Для получения более высокой стабильности основных параметров (чувствительности) приемника сопрягающие (пединговые) конденсаторы гетеродина, а также конденсаторы контуров и связи в блоках УКВ рекомендуется применять с отклонением от номинального значения емкости не более чем ±57о.

Для обеспечения устойчивой работы приемника при изменении температуры окружающей среды в высокочастотные цепи и особенно в контура гетеродина рекомендуется ставить конденсаторы с малым ТКЕ - ПЗЗ, М47 и М75, т. е. серого и голубого цвета. Кроме того, для повышсння стабильности работы
