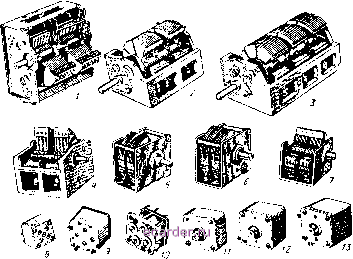

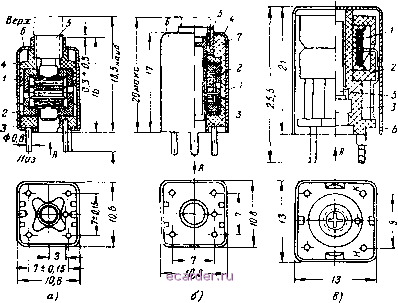

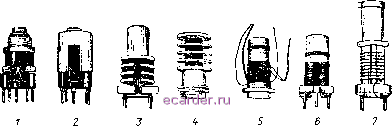

Слаботочка Книги приемника, особенно на высоких частотах, при использовании конденсаторов типа КТ-1а рекомендуется заземлять вывод, соединенный с внешней обкладкой конденсатора, который отмечен на корпусе черной чертой. В трактах ПЧ AM ириемпиков широко применяются полистироловые малогабаритные конденсаторы типов ПМ-1 и ПМ 2 с поминальной емкостью от 300 до 1500 пф с допуском ±107о. Эти конденсаторы хорошо работают на частотах до 3 Мгц. На более высоких частотах применять их ие рекомендуется из-за большой собственной индуктивности.  Рис. 6.12. Блоки конденсаторов переменной емкости (КПЕ): / - КПЕ (12-495пф от приемника Родина , Эфир ); 2 - КПЕ-2 (10-430 пф); 3 - КПЕ-3 (10-430 пф от приемника Рига-ШЗ ); 4 - КПЕ (10-365 пф от приемника Спидола , ВЭФ-!2); 5 - КПЕ (9-260 пф от приемника Атмосфера ); - КПЕ (9-260 пф от приемника Альпинист ); 7 - КПВМ (9-260 пф от приемника Банта , Соната ); 8 - КПТМ (6-260 пф от приемника Юпитер ); 9-КПЕ-3 (с твердым диэлектриком 7-240 пф от приемника Алмаз ); /О-КПЕ-5 (5 - 240 пф от приемника Сокол ); II - КПТМ (5-220 пф от приемника Селга ); /2 - КП4-5 (9 - 280 пф от приемника Кварц-401 ); /4-КП4-4 (четырехсекционный, две секции 9-280 пф и две 4-25 пф). В качестве разделительных конденсаторов и фильтров RC в высокочастотных цепях применяются конденсаторы типов КЛС, КМ, К10-7в, К22-У с номинальной емкостью отЗЗОО до 47 ООО пф, а также конденсаторы. типовКТ-1и КД с номинальной емкостью от 300 до 6800 пф. Большинство этих конденсаторов не имеют нормированного темнературного коэффициента и обозначаются буквой Н. В качестве подстроечпых конденсаторов (триммеров) (рис. 6.10) в контурах высокой частоты и гетеродина в транзисторных приемниках применяются в основном полуиеременные конденсаторы типов КПК-МП и КТ4-2 емкостью 4-15 пф, 5-20пф и реже проволочные конденсаторы емкостью О-30 пф. Проволочные конденсаторы имеют сравнительно низкую добротность и в новых моделях приемников применять их не рекомендуется. В низкочастотных цепях в транзисторных приемниках в качестве переходных разделительных конденсаторов каскадов в усилителях НЧ и в развязывающих фильтрах цепей питания наиболее широкое распространение получили электролитические конденсаторы (рис. 6.11) типов ЭМ, К50-3, К50 6, К50-9 и КЭ-1 с номинальной емкостью 1, 2, 5, 10, 20, 50, 100, 200, 500, 1000, 2000 и 5000 мкф. При выборе типа электролитического конденсатора для схемы усилителя НЧ необходимо, чтобы е только величина емкости соответствовала схеме приемника, но максимально допустимое рабочее напряжение. Обозначение величин емкостей конденсаторов в соответствии с ГОСТ 11076-69 указано в табл. 9.15. Для настройки радиовещательных транзисторных приемников на волну (частоту) принимаемой радиостанции применяются в основном двухсекционные блоки конденсаторов переменной емкости (КПЕ) с воздуцщьгм или твердым диэлектриком (рис. 6.12), исключение составляют радиолы Рига-101 , Рига-102 и приемники Рига-103 и Океан , где исиользуются трехсекциоп-ные блоки с воздущным диэлектриком типа КПЕ-3 и приемники Эра , Маяк , где применяются односекционные блоки КПЕ с твердым диэлектриком. В качестве диэлектрика применяется специальная калиброванная по толщине пленка из фторопласта или полиэтилена. Многие блоки КПЕ с твердым диэлектриком как отечественные, так и зарубежные в приемниках с высокой чувствительностью при нсрестройке на другую волну вызывают электростатические трески. Для исключения этого недостатка в блоках КП4-5 и КП4-4 полиэтиленовая диэлектрическая пленка наклеивается непосредственно на пластины статора, что существенно улучшает качество работы приемника. У блоков типов КПЕ 3, КПЕ-5 и КПТМ-4 па верхней крынже имеется по четыре подстроенных конденсатора емкостью от 1-3 до 8-12 пф, которые, как правило, используются в контурах входной цени и гетеродина диапазонов ДВ и СВ. Некоторые модификации блоков КПЕ-3 и КПЕ-5 снабжены встроенными в основание блока шариковыми верньерами, обеспечивающими замедление вращения пластин ротора относительно внешней оси блока в 2,5-3 раза, что позволяет укреплять ручку настройки приемника непосредственно на оси блока, как, например, у приемников Атмосфера , Нева , Сокол (первого выпуска) и др. В блоке с воздушным диэлектриком типа КПЕ-3 для обеспечения замедления вращения пластин ротора используется шестеренчатый редуктор с передаточным отношением 1 : 3. Основные технические данные блоков КПЕ, выпускаемых промышленностью, приведены в табл. 9 16. 6.5. КАТУШКИ ИНДУКТИВНОСТИ Катушки индуктивности входных контуров в транзисторных приемниках с диапазонами ДВ и СВ, а иногда и KB выполняются иа ферритовых стержнях круглого или прямоугольного сечения встроенных магнитных антенн (см. табл. 9.17). Катушки входных контуров наматываются на каркасах, выполненных из прессшпана или полистирола по форме сечения стержня. Для уменьшения межвитковой емкости катушки входных контуров диапазона ДВ разделяют на 4-9 секций. Тип намотки секций универсаль пли впавал . Намотка катушек входных контуров диапазона СВ рядовая с шагом или виток к витку, а катушек входных контуров KB, как правило,- рядовая с шагом от 0,5 до 3 мм. Для повышения добротности катушки входных контуров диапазона СВ наматываются многожильным проводом ЛЭ 7X0,07. ЛЭШО 10X0,07, ЛЭШО 16X0,06. Катушки связи входных контуров наматываются вблизи контурной катушки Однако в некоторых приемниках для увеличения коэффициента связи с основной катушкой индуктивности, т. е. для улучшения ослабления сигнала зеркального канала и побочных каналов приема катушки связи наматываются непосредственно на контурную катушку (приемники Топаз-2 , Сокол-4 и др.). Регулировка входных контуров, расположегшых на ферритовом стержне магнитной антенны, осуществляется путем неромещсния их вдоль стержня. Катушки входных и гетеродинных контуров диапазона KB - однослойные, наматываются с шагом 0,3-0,8 мм на гладких цилиндрических каркасах (иногда на ребристых). Регулировка таких катушек осуществляется сердечником из феррита марки ЮОВЧ или 150ВЧ, опрессованным резьбовой пробкой, или карбонильными сердечниками с резьбой М4Х0,7 мм ( Спорт-2 ). Общий вид контурных катушек показан из рис. 6.13  Рис. 6.13. Катуигки индуктивности: /, 2 -катушки контуров ПЧ; 3, 4 -катушки контуров гетеродина ДВ и СВ; 5, 6, 7-катушки входных и гетеродинных контуров КВ.  Рис. 6.14. Конструкции катушек контуров ПЧ: я катушка контура ПЧ приемника Топаз-2 ; б - катушка контура ПЧ приемника Спорт-2 ; в - катушка контура ПЧ приемника Спидола , / - каркас с катушкой; 2 - ферритовая чашка; J - основание; 4-крышка; 5 - подстроечный сердечник с резьбовой пробкой; ff--экран; 7 -защитный колпачок. Катушки контуров ПЧ имеют несколько вариантов конструкций (рис. 6.14). Они наматываются на трехсекциопных каркасах, каждый из которых помещается в чашки из феррита марки 600НН диаметром 8,6 мм, а у приемников Спидола и ВЭФ-12 диаметром 11,2 мм. Катушки KoirrypoB ПЧ малогабаритных (рис. 6.15) приемников Юпитер , Орбита и им аналогичных поме- 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 [215] 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 |
