Слаботочка Книги 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 [216] 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 щают в чашки нз феррита марки ЮООИМЗ диаметром 6,1 мм и закрывают специальным колпачком. Для уменьшения паразитного излучения катушки коп-туров ПЧ заключают в алюминиевый или лагунный экран. Настройка контуров ПЧ осуществляется сердечниками из феррита марки 600НН диаметром 2,8 мм и длиной 12 мм. Контуры ПЧ малогабаритных приемников настраивают резьбовыми сердечниками из феррита марки ЮООНМЗ.   Рис. 6.15. Конструкция контурных катушек приемника Юпитер : й -K.iryinKH ФПЧ, б - [-:атушки гетеродина; / - основание; 2-нижняя ферритовая чашка ЧП; 3 - двухсекционный полнстироловый каркас; 4 - катушка индуктивности; 5 - 1К)ЛСроечный ферритовый сердечник; 6 - верхняя ферритовая чашка 41; 7 - медный либо латуннвтй экран; 8 - .чашитный полиэтиленовый колпачок; 9 - noлитнлeнoliaя крышка. В зависимости от полол<е1щя сердечника индуктивность контура при такой конструкции катушки меняется на ±20% от номинального значения. Для повышения добротности катущки контуров ПЧ наматывают многожильным проводом марок ЛЭ 3X0,06, ЛЭ 5X0,06. Добротность таких катун1ек (в экране) составляет 120-150, Конструкция катушек контуров гетеродина диапазонов ДВ н СВ такая же, как и катушек контуров ПЧ, от последних они отличаются лишь тем, что не имеют экранов. В некоторых моделях приемников катунжи гетеродина наматываются на четырехсекционных каркасах (рис. 6,16). Чтобы величина коэффициента связи не зависела от положения подстроечного сердечника, катушки связи контуров ПЧ и гетеродина наматываются, как правило, в верхней секнин каркаса (со стороны входа подстроечного сердечника). При этом заземлять рекомендуется верхний отвод катушки (рис, 6,17). Измерение индуктивности и доброт-

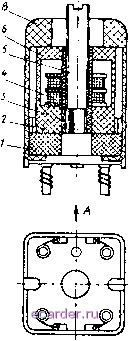

  Рис. 6.16. Катушки контуров гетеродина ДВ и СВ: а - приемника Ат.мосфера ; б - унифицированная; / - каркас; 2 - основная катушка; i - катушка связи; 4 - подстроенный ферритопый сердеч!!ик; 5 - держатель сердечника (пластмассовая резьбовая пробка). Т) G Конец L, Отвод i, 2 Начало L, 1 -о V 30--* - верх  ~\ Цветная 1етка 5 Конец Li Ч Начало Li  Начало Ll Отвод L, 3. Конец L Рис. 6.17. Схема и намотка катушки контура ПЧ. ностп катушек контуров ПЧ производится на частоте 465 кгц, а входных и гетеродинных - на средних частотах диапазона. При этом подстроечный сердечник должен находиться в среднем пололении, чтобы обеспечить регулировку индуктивности (после монтажа) в пределах ifclO%> т. е. на величину разброса емкости конденсатора контура. 6.6. ПЬЕЗОКЕРАМИЧЕСКИЕ ФИЛЬТРЫ В транзисторных приемтшках Спорт-2 , Сокол-4 , Меридиан и других для обеспечения избирательности по соседнему каналу применяется ньезокерамический фильтр (ПКФ) типа ПФШ2 пли ПФ1П-1М (рис. 6.18). Основным элементом пьезокерамического фильтра является пьезорезона-тор, эквивалентная схема которого изображена на рис. 6.19.  Рис, 6,18. Внешний вид пьезокерамических фильтров. Для обеспечения необходимей селекции пьезорезонаторы соединяются в звенья по Т-образной схеме, т. е, каждое звено имеет одно поперечное и два продольных плеча (резонатора). В зависимости от заданных требований по селективности (избирательности) звенья соединяются последовательно и образуют трехзвенный ньезокерамический фильтр типа ПФ1П, принципиальная схема которого приведена на рис. 6,20. Рис. 6.19. Эквивалентная схема пьезо-резонатора пьезокерамического фильтра ПФШ. ®-IDD[ID}JDI-® Sxod S t=3 а а Выкод 2 ®- т тт т -€>5 Рис. 6,20. Принципиальная схема пьезокерамического фильтра типа ПФШ. Для согласования входного сопрсгнвлепия ПКФ с коллекторной цепью транзистора преобразователя частоты применяется розонапс1Ш1Й контур LC с полосой пропускания 20-,30 кгц. Конструктивно пьезскерамический фильтр типа ПФШ состоит нз 8 дисковых резонаторов, соедине1шых по определенной схеме с помощью двух печатных плат, выполненных из фольгированного гетипакса. Вся конструкция ПКФ в сборе спрессована в корпус из канролактама, имеющий ха зхо т,пых и два выходных вывода. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 [216] 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 |
||||||||||||
