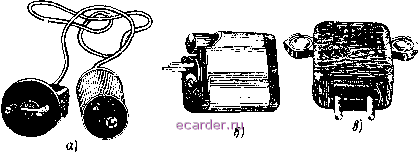

Слаботочка Книги 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 [218] 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 Основные технические данные громкоговорителей, применяемых в радиовещательных приемниках и радиолах, приведены в табл, 9,18, Для индивидуального прослушивания программ радиопередач во лпюгих моделях раднонрнемников предусмотрена возможность подключения малогабаритного телефона При подключении телефона громкоговоритель приемника автоматически отключается.  Рис. 6.24. Малогабаритный телефон ТМ-2М (слева) и ТМ-4 (справа). Для радиоприемников используются три типа малогабаритных телефонов: ТМ-2 с полным сопротивлением звуковой катушки на частоте 1000 гц - 450 ол, ТМ-2М - с сопротивлением 180 ом и ТМ-4 - с сопротивлением 50 ом. Наибольшее распространение нашли последние два типа телефонов: ТМ-2М и ТМ-4, внешний вид которых показан на рис. 6,24. 6.10. ИСТОЧНИКИ ПИТАНИЯ Одним из основных параметров транзисторного приемника с автономным питанием является продолжительность его работы от одного комплекта батарей. Этот параметр, в первую очередь, зависит от тока потребления приемника и от величины энергоемкости источника питания. Кроме того, расход энергии источника питания зависит от выходной м,)щпости, при которой эксплуатируется приемник. Для каждого из рассмотренных приемников примерно определена длительность работы приемника при средней громкости от одного комплекта батарей. За среднюю громкость приемника условно принята величина звукового давления 75-80 дб относительно нулевого уровня (2Х ХЮ н1м). Эта величина соответствует громкости нормального разговора человека без посторон1шх шумов. Для питаш1я транзисторных приемников ипфокое применение нашли галь-ва1Шческие батареи типов Крона , Крона ВЦ , КБС-л-0,5 , Рубин-1 , элементы типа 373 ( Марс ), Сатурн , 343, 316 п другие, аккумуляторные батареи типа 7Д-0,1, дисковые аккумуляторы типов Д-0,1 и Д-0,Об (рис. 6.25, 6.26),  Рис. 6,25. Батареи питания транзисторных прно.\и1иков: / - батарея КБС-л-0.5; 2 -элемент Сатурн ; 3 - элемент 373 (i;,\\dpc ); -элемент 343; 5 - элемент 3)6; 6 - батарея Крина 1Л ; 7 - батарея . Крона ВЦ . Батарея Рубин! по габаритам аналогична батарее КБС-л-0,5, но ее энергоемкость в пять раз выше. Для увеличения срока службы аккумуляторных батарей пе следует их полностью разряжать Заряд рекомендуется производить периодически при помощи специального зарядного устройства. Аккумуляторную батарею можно зарядить также от какого-либо другого источника постоян-   Рис. 6.26. Аккумуляторы и батареи: / - аккумуляторная батарея 7Д-0,1; 2 - аккумулятор Д-0.06; 3 - аккумулятор Д-0,1. ного тока. При эюм надо следить за тем, чтобы была соблюдена правильная полярность включения и зарядный ток имел определенную величину. Значения зарядного тока даны в табл. 9.20. Аккумуляторные батареи типа 7Д-0,1 допускают не менее 150 циклов заряд- разряд, а аккумуляторы гииа Д-0,06-не менее 100 циклов при нормальной эксплуатации.  Рис. 6.27. Внещний вид зарядных устройств (ЗУ): а -для зарядки батарей 7Д-0,1 (приемник Нева-2 ); б - для зарядки батарей 7Д-0,1 (приемник Селга ); в - для зарядки аккумуляторов Д-0.1 (приемник Космос ). Неправильная эксплуатация аккумуляторов и батарей (короткое замыкание контактов, увеличение времени заряда, глубокий разряд) приводит к преждевременному выходу их из строя. Основные технические данные гальванических батарей и аккумуляторов, используемых в качестве источников питания транзисторных приемников, приведены в табл. 9.19, 9.20. 6.11. ЗАРЯДНЫЕ УСТРОЙСТВА Зарядные устройства (ЗУ) позволяют заряжать аккумуляторы и аккумуляторные батареи от сети переменного тока. Существует несколько типов зарядных устройств (рис. 6.27). Зарядные устройства, принципиальные схемы которых изображены на рис. 6.28, а и б, предназначены для зарядки аккумуляторных батарей типа 7Д-0,1. Первое представляет собой одпополупериодный выпрямитель на германиевом диоде Д] типа Д7Ж, последовательно с которым включены резисторы Ri и /?2, ограничивающие ток заряда батареи. При напряжении сети 127 в включается резистор Ri, при напряжении сети 220 в резисторы Ri и R включаются последовательно. (Это зарядное устройство в настоящее время не выпускается.) Другое зарядное устройство (рис. 6.28, б) выполнено по схеме двухполу-периодного выпрямителя на четырех германиевых диодах Дь Да, Дз и Д4 типа Д7А.  17т 1220 С, 0,5 Сг 0,5 127 в\ Д1 Д22ЬЛ 220П . А226А Я/ 620 Рис. 6.28. Принципиальные схемы зарядных устройств: о - схема однополупериодного ЗУ от приемника НеЕа-2 и Сокол ; б - схема двухполупериодного ЗУ от приемника Селга ; в - схема двухполупериодного ЗУ от приемника Космос . Для понижения напряжения сети используются конденсаторы Ci и Сз типа МБМ. При напряжении сети 127 в включены оба конденсатора параллельно, а при 220 в включается конденсатор Сг- Такого типа зарядным устройством комплектуется приемник Селга . Принципиальная схема устройства для заряда двух аккумуляторов типа Д-0,1 показана на рнс. 6.28, в. Таким зарядным устройством комплектуется приемник Космос . Такая же схема зарядного устройства применена для заряда аккумуляторов типа Д-0,06, только резисторы R2 и Rs в ней имеют другие номинальные сопротивления: для приемника Рубин резисторы R2 = Rs = ,= 2 ком, а для приемника Сюрприз R2 = Rs = 1,6 ком. Правила заряда аккумулятора или аккумуляторной батареи при помощи зарядного устройства сводятся к следующему: 1) Установить переключатель сети ЗУ в положение, соответствующее напряжению сети переменного тока. 2) Установить заряжаемый аккумулятор в ЗУ, т. е. подключить его к соответствующим контактам. 3) Включить ЗУ в сеть. 4) Заряжать аккумулятор или батарею в течение 12-15 нас. Перед установкой аккумулятора в зарядное устройство необходимо проверить качество контактов зарядного устройства и аккумулятора (они не долл<ны быть окисленными). При необходимости контакты зачистить. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 [218] 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 |
