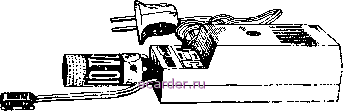

Слаботочка Книги 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 [219] 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255  Рис. 6.29. Внешний вид зарядно-питагощего блока. ЗАРЯДНО-ПИТАЮЩИЙ БЛОК Зарядио-питающий блок (рис. 6.29) предиазпачеп для заряда аккумуляторных батарей типа 7Д-0,1 и для питания транзисторных приемников в стационарных условиях. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ Источник питания........... сеть 50 г/{ 127, 220в Потребляемая мощность........ 0,5 вт Выходное напряжение для заряда батарей при максимальном токе пе более 15 ма , 10 в Выходное стабилизироваппое напряжение для питания приемника при хчаксиыаль- ном токе не более 100 ...... 9 s Напряжение пульсации........ ие более 11 мв Габаритные размеры.......... 120X46X43 мм Масса............... 240 г ПРИНЦИПИАЛЬНАЯ СХЕМА Зарядио-питающее устройство выполнено по схеме двухполупериодпого трансформаторного выпрямителя на двух диодах Ду и Дг типа Д226Б со стабилизацией выходного напряжения (рис. 6.30). Стабилизация напряжения осуществляется с помощью стабилитрона Д типа Д809 и транзистора Ту типа П214В. Такая схема позволяет получить стабилизированное напряление источника питания транзисторного приемника с малым впутренпим сопротивлением и с малым коэффициентом пульсации, что обеспечивает высокое качество звучания приемника. Основные режимы работы зарядно-питающего блока показаны в контрольных точках на принципиальной схеме. Зарядно-питающий  2208 Д,А226Ь  к приемнику 8, 9,03 [ 1=70 WJ J10K. П2ПВ к 7Д-0,1 106 1Г5ма) Рис. 6.30. Принципиальная схема зарядно-питающего блока. блок может быть легко приспособлен для питания приемников с папрял<енисм 6 в. Для этого необходимо резистор заменить резистором с сопротивлением 510 ом, а вместо диода типа Д809 установить стабилитрон 2С156 с опорным напряжением 5,6 в.  Рис. 6.31. Схема расположения узлов и деталей на печатной плате зарядно питающего блока. Блок размещен в пластмассовом корпусе. Иа верхней части корпуса расположены индикатор включения сети (Л{), переключатель рода работы блока на два положения ( Радиоприемник-Заряд аккумулятора ), гнездо Ti для подключения приемника, гнездо Гг для подключения аккумулятора. Монтаж блока выполнен на печатной плате из фольгированного гетипакса. Схема расположения узлов и деталей на печатной плате изображена на рис. 6.31. Силовой трансформатор выполнен на сердечнике, собранном из пластин электротехнической стали ЭЗЮ типа Ш12, толщина набора 18 мм (табл. 6.3). Вторичная обмотка для симметрии плеч намотана двойным проводом. Таблица 6.3 Намоточные данные трансформатора зарядно-питающего блока

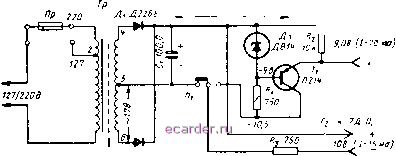

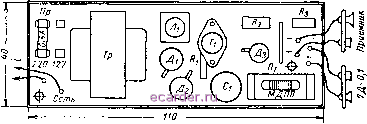

ПИТАЮЩЕЕ УСТРОЙСТВО ПУ-1 Питающее устройство ПУ-1 (рис. 6.32) предназначено для питания транзисторных переносных приемников стабилизированным напряжением 9 в в стационарных условиях от сети переменного тока 127 или 220 в частотой 50 гц.  Рис. 6.32. Внещний вид питающего устройства ЯУ-!. а также для заряда аккумуляторных батарей типа 7Д-0Л или батарей Крона ВЦ . ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ В режиме питание прие м н и к о в ; Номинальное напряжение питания приемника ............... 9+0,5 в Максимальный ток нагрузки...... 70 ма Колебание выходного напряжения при изменении тока нагрузки от максимального до минимального и при колебании напряжения сети в пределах ±10%..... не более 0,5 в Пульсация выходного напряжения при максимальном токе нагрузки....... не более 30 мв В режиме заряд аккумуляторов : Ток заряда............. 10-15 ма Время заряда............ 15 час Габаритные размеры.......... 125x45x40 мм Масса............... 300 г ПРИНЦИПИАЛЬНАЯ СХЕМА Питающее устройство ПУ-1 является модификацией зарядно-питающего блока. Принципиальная схема устройства ПУ-1 (рис. 6.33) по сравнению со схемой зарядно питающего блока (см. рис. 6.30) имеет следующие отличия: 1) в схеме ПУ-1 исключены резистор Ri и лампа Jit индикатора включения блока в сеть питания; 2) исключена коммутация плюсового провода питания приемника и заряда аккумулятора; Заряд Радио X-> *  -2 4226В Рис. 6.33. Принципиальная схема питающего устройства ПУ-1. 3) стабилитрон типа Д809 заменен на стабилитрон типа Д814Б; 4) величина сопротивления резистора Rz в базовой цепи транзистора Fi увеличена с 470 до 750 ом; 5) переключатель рода работ типа МДПВ-1-1-4 заменен на более простой трехкоитактный переключатель движкового типа на два положения, 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 [219] 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 |
