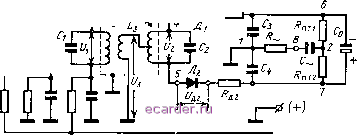

Слаботочка Книги из-за действия АРУ. При точном сопряжении контуров приближение к входному контуру стержней из феррита и меди вызывает расстройку контура и снижение выходного напряжения приемника. Если при поднесении ферритового стержня выходной сигнал растет, то следует увеличить емкость триммера, а если выходное напряжение приемника увеличивается при поднесении медного стержня к входному контуру, то емкость триммера надо уменьшить. Сопряжение на верхней частоте может привести к нарушению сопряжения на нижней частоте, поэтому необходимо повторно произвести подстройку сопряжегшя на нижней, а затем снова на верхней частоте до получения точного сопряжения. После сопряжения входных и гетеродинных контуров на нижней и верхней частотах катушку входного контура закрепляют на ферритовом стержне антенны и переходят к проверке сопряжения в средней точке диапазона, для чего на ГСС устанавливают частоту 1 ООО кгц. Приемгшк настраивают на частоту сигнала ГСС и проверяют точность сопряжения описанным выше Способом. Если расстройка на средней частоте сопряжения не превышает 1,3 (по выходному сигналу), то можно считать, что сопряжение выполнено удовлетворительно. При расстройке больше указанной необходимо заменить сопрягающий (педипговый) конденсатор. Требуемую емкость сопрягающего конденсатора можно определить следующим способом. Если при поднесении феррита к катушке входного контура сигнал на выходе приемника увеличивается, то емкость сопрягающего конденсатора надо увеличить. В случае, когда выходной сигнал увеличивается при приближении к входному контуру медного стержня, емкость сопрягающего конденсатора надо уменьшить. После замены сопрягающего конденсатора необходимо заново выполнить операцию укладки диапазона гетеродина и провести полный цикл сопряжения. Затем следует проверить чувствительность приемника в трех точках диапазона (она должна соответствовать норме для настраиваемого приемника) и работу системы АРУ. Методика проверки чувствительности и работы АРУ описана ниже. После окончания настройки диапазона средних волн переходят к сопряжению входных и гетеродинных контуров в длинноволновом диапазоне. Последовательность операций при настройке диапазона ДВ такая же, как и при настройке диапазона СВ. Нижняя частота точного сопряжения для диапазона ДВ равна 165 кгц, верхняя 380 кгц и средняя 250 кгц. Сопряжение входных и гетеродинных контуров диапазона KB Сопряжение входных и гетеродинных контуров приемника, рассчитанного на работу в диапазоне KB с внутренней магнитной антенной, включает в себя те же операции, что и при настройке в диапазонах ДВ и СВ. Однако сопряжение входных и гетеродинных контуров в диапазоне KB имеет свои особенности, а именно: 1. Для проверки правильности сопряжения можно использовать в качестве индикаторных сердечников только высокочастотные ферриты марок ЮОВЧ, 150ВЧ и 200ВЧ. 2. Чтобы устранить влияние руки настройщика на параметры входного контура, индикаторные сердечники, применяемые для проверки правильности настройки, укрепляют на конце изоляционной палочки или трубки длиной 100-150 мм. За частоты точного сопряжения для диапазонов KB обычно принимаются граничные частоты поддиапазонов без запаса (табл .7.2). Таблица 7.2
Сопряжение входных и гетеродинных контуров приемника, работающего с нару;кной штыревой антенной, рекомендуется вести слсдуюишм образом. Переключатель диапазонов установить в положс1П1е пастранваемого поддиапазона. Блок КПЕ перевести в положение максимальной емкости На телескопическую антенну приемника при минимальной ее длине (вдв1П1утую) от генератора стандартных сигналов через разделительный конденсатор емкостью 6-10 пф подать сигнал, соответствующий нижней частоте сопряжения (3,95 Мгц). Настроить приемник иа частоту сигнала и вращением подстроечного сердечника катушки входного контура добиться максимального напряжения на выходе приемника. Изменяя в небольших пределах частоту ГСС, получить наибольшее наиряжение па выходе, а затем снова подстроить контур. Повторить эту операцию 2-3 раза. После сопряжения контуров на иияисй частоте перестроить ГСС па частоту 7,3 Мгц, настроить приемник па частоту этого сигнала и вращением ротора подстроечного конденсатора, включенного в цепь входного контура, добиться максимального напряжения на выходе приемника; затем подстройкой ГСС получить максимальное выходное напряжение и вновь подстроить контур тем же подстроенным конденсатором. Эту операцию проделать 2-3 раза. Сопряжение входного и гетеродинных контуров на верхней частоте приводит к нарушению сопряжения на нижней частоте, поэтому операции сопряжения необходимо повторить 2-3 раза. Так же производят сопряжеипс входного п гетеродинного коптуров в диапазоне KBI1. Частоты сопряжения 9,6 и 11,9 Мгц. На нижней частоте поддиапазона настройка осуществляется подстроенным сердечником (индуктивностью контурной катушки), на верхней - подстроечным конденсатором. При правильном сопряжении входных и гетеродинных контуров ослабление зеркального канала и реальная чувствительность должны быть не хуже нормы для даппого типа приемника. НАСТРОЙКА ЧМ ТРАКТА ПРИЕМНИКА Нормальная работа приемника ЧМ сигналов в значительной степени зависит от точности настройки его наиболее сложного каскада - частотного детектора. Поэтому прежде чем излагать методику настройки ЧМ тракта рассмотрим принцип работы частотного детектора, который называется дробным (рис. 7.6). /г-Д-£  Рис. 7.6. Схема частотного детектора. Частотный детектор состоит из ведущего транзистора, фазовращающего трансформатора и детектирующей цепи. Назначение фазовращающего трансформатора состоит в том, чтобы превратить ЧМ колебание, усиливаемое ведущим транзистором, в AM колебание, подводимое к каждому диоду частотного детектора. Детектирующая цепь выделяет 11апряжение низкой частоты, соответствующее закону модуляции. Частотный детектор работает следующим образом. Напряжения Уд1 и /д2, подводимые к диодам частотного детектора Д1 и Дг, являются геометрическими суммами векторов t/2/2 и t/.э. При подаче на вход транзистора Т\ сигнала резонансной промежуточной частоты тракта ЧМ /о на вторичном контуре фазо-вращающего трансформатора получаем напряжение t/2, сдвинутое на 90° но отношению к напряжению Ui на первичном контуре, а напряжение Us на катушке связи Ls совпадает по фазе с напряжением Ui (при наличии сильной связи между катушками Li и Ls). Векторная диаграмма для этого случая изображена на рис. 7.7. При отклонении частоты принимаемого сигнала от резонансной /о±Д/ фаза напряжения U2 не будет равна 90° (рис. 7.8).   Рис. 7.7. Векторная диаграмма напряжений частотного детектора при А/ = 0 lt/ ,l = t/ 2. Рис. 7,8. Векторная диаграмма на пряжений частотного детектора при Если изменение частоты входного сигнала происходит по закону низкой частоты, то напряжение Уд1 и Уд2, подводимые к диодам Д1 и Дг, оказываются амплитудно-модулированными, причем когда напряжение на одном из диодов уменьшается, то на другом ~ увеличивается. Токи в цепях диодов также пропорционально изменяются и на резисторе выделяется напряжение звуковой частоты, соответствующее двойному изменению тока в цепи диода Д1 или Дг. Дробный детектор выполняет также функцию подавления паразитной амплитудной модуляции. Это достигается следующим образом. Параллельно сопротивлениям нагрузки по постоянному току Rut присоединен конденсатор Со большой емкости (5-10 мкф). Он заряжается до напряжения, равного сумме напряжений на конденсаторах Сз и С4. Благодаря большой емкости конденсатора Со напряжение на нем, а также на конденсаторах Сз и С4 не меняется при кратковременных изменениях амплитуды сигнала или при воздействии импульсных помех, т. е. детектор обладает еще и свойствами ограничителя. Наиболее удовлетворительные параметры частотного детектора могут быть получены только в том случае, если: а) напряжения на половинах катушки индуктивности L2 в точках 3-4 и 3-5 симметричны; б) коэффициент связи между катушкой индуктивности T-i и обмоткой связи Ls близок к единице; в) отсутствует индуктивная связь между катушками L2 и Ls. Кроме того, необходимо, чтобы контуры Z-iCi и LCi имели максимально возможную добротность (не менее 100). Последнее обстоятельство следует учитывать и при выборе ведущего транзистора частотного детектора - его выходное сопротивление должно быть по возможности большим, чтобы не шунтировать сильно первый контур фазовращающего трансформатора. НАСТРОЙКА ЧАСТОТНОГО ДЕТЕКТОРА Приборы, необходимые для настройки частотного детектора: 1. Генератор стандартных сигналов тина Г4-70. 2. Ламповый вольтметр типа ВЗ-4. 3. Ламповый вольтметр типа ВЗ-2А (МВЛ-2М). 4. Ламповый вольтметр постоянного тока типа В2-11 или ВК7-9. 5. Электронный осциллограф типа СП или CI-2. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 [224] 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 |
||||||||||||||||||||||
