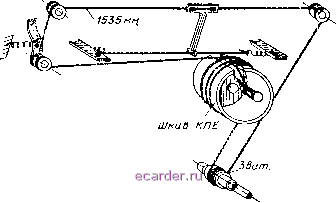

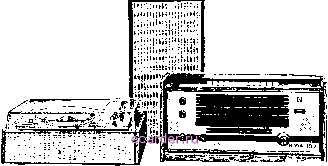

Слаботочка Книги в приемнике применены детали следующих типов, а) Н а шасси: резисторы Rs, Rts, /?2i - типа СП-У-0,25; /?1з - типа ТКД-100В-0,25; конден- блок саторы: С43 -типа БМТ, Сев - типа КЭ-1а, С?] -типа К50-3; Сц КПЕ; JIi и Лг -лампы накаливания типа МН-6,3-0,22. б) На плате КСДВ: резисторы Rs-Rj, Ria, Rw, Rw, R22, /?29, /?зо, R32, /?зз, Ras, Ras, /?45, Ras, /?49, Rbi-Rsz, /?55 -типа ВС-0,125; конденсаторы С С5, Сд-г-Сц, С13, С24, Сге, Сзо, Сз Сзз-Сз?, Сзз, С48, С56, С59, Сбз, Сб7, Сб8, Сб9, С73, С75, С76 - типа КТ-1а; С2Н-С4, С20, С23, С40 - типа КМК-МП; Сз2, Сзз, Сз9, С45, Сзе, Сез, С75 - типа ЭМ или К50-3; С29, С34, С4ь С47, С54, Сбо, Сб4 - типа КСО. в) На плате УНЧ: резисторы Rs, Ri2, Ru, Ru, Ris, R20, R23, R26, Rzu Rzi, Rze, /?42Н-/?44, /?5о -типа ВС-0,125; /?27 - типа МЛТ; /?47 - проволочный; конденсаторы С52, С57 - типа КТ-1а; С42, С46, С51, Cg, - типа ЭМ или К50-3; С44 - типа БМТ; С49 - типа ТМ-2; С70 - типа МБМ. г) На плате блока питания: конденсатор С77 типа БМТ-2. С55,  Рис. 1.47. Кинематическая схема верньерного устройства Родииа-6  Рис. 1.48. РИГА-102 (радиола) (Выпуск 1969 г.) ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ Радиола Рига-102 (рис. 1.48) состоит из трех отдельных блоков: радио приемника, электропроигрывателя и акустической системы. Радиоприемное устройство радиолы представляет собой супергетеродин I класса, собранный на 17 транзисторах и 11 полупроводниковых диодах. Радиоприемник предназначен для приема передач радиовещательных станций с амплитудной модуляцией в диапазонах ДВ, СВ, KB и станций с частотной модуляцией в диапазоне УКВ. Прием передач в диапазонах ДВ, СВ, KB осуществляется иа внешнюю антенну, а в диапазоне УКВ на полуволно-вый симметричный шлейф-вибратор. Кроме того, в диапазонах ДВ и СВ прием осуществляется на встроенную новоротную магнитную антенну Диапазон коротких волн разделен на поддиапазоны KB III 76,052,2 м (3,95-5,75 Мгц) KB II 53,3-40,56 м (5,65-7,4 Мгц) KB I 31,9-24,79 м (9,4н-12,1 Мгц) Диапазон УКВ 4,56-f-4,ll м (65,8-73,0 Мгц). Максимальная чувствительность при выходной мощности 50 мет: а) со входа внешней антенны на ДВ............. 10 мке на СВ............. 8 мке на KB............. 8 мке на УКВ (при входном сопротивлении /?вх = 300 ол).......... 2 мке б) с магнитной антенной на ДВ.............. 350 мкв/м на СВ.............. 200 мкв/м Реальная чувствительность: а) со входа внеиигей антенны на ДВ.............. 30 Aires на СВ.............. 20 мкв на KB.............. 15 мкв на УКВ (при /?вх = 300 ом)..... 3,5 шв б) с магнитной антенной на ДВ.............. 1,5 мв1м на СВ.............. 0,6 мв1м в) в режиме Местный прием на ДВ и СВ 750 мкв Избирательность по соседнему каналу иа ДВ и СВ не менее......... 46 (36 Усредненная крутизна скатов резонансной характеристики в диапазоне УКВ в интервале ослабления сигнала от 6 до 26 дб не менее 0,3 дб/кгц Ослабление сигнала зеркального канала: на ДВ.............. не менее 60 дб на СВ.............. не менее 46 дб на KB.............. не менее 26 дб на УКВ............. не менее 30 дб Промежуточная частота: тракта AM............ 465±2 кгц, тракта ЧМ............ 6,5±0,1 Мгц. Действие АРУ: при изменении сигнала на входе приемника на 40 дб соответствующее изменение напряжения сигнала иа выходе приемника не более 4 дб Полоса воспроизводимых звуковых частот: - при приеме радиовещательных станций с AM ............ 804 ООО гц - в режиме Местный прием .... 80-f-6 ООО гц - при приеме на УКВ и воспроизведении грамзаписи............ 80-f-12 000 гц Пределы регулировки тембра...... ие менее 14 дб Номинальная выходная мощность при коэффициенте нелинейных искажений всего тракта усиления не более 5%..... 1,5 в-а Максимальная выходная мощность . . . 3,5 в-а Источник питания: сеть 50 гц 127 и 220 s Мощность, потребляемая от сети переменного тока: - при приеме радиопередач..... 35 вт - при воспроизведении грамзаписи . . 40 вт Чувствительность усилителя НЧ со входа звукоснимателя при номинальной выходной мощности........... не хуже 200 мв Уровень фона со входа усилителя НЧ по напряжению............ не менее -50 дб Габаритные размеры: - радиоприемпика......... 470X240x260 мм - блока электропроигрывателя .... 394X327X168 мм - акустической системы....... 470X240X205 им Масса: - радиоприемника......... 10 гег - электропроигрывате.тя....... 6,5 кг - акустической системы....... 12 кг В радиоле применено электропроигрывающее типа 1Г-ЭПУ-40. Основные данные его следующие: устройство 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 [23] 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 |
