к b/lDKU

ксдв-пч

0,05 0,1 aiK

к блоку питания

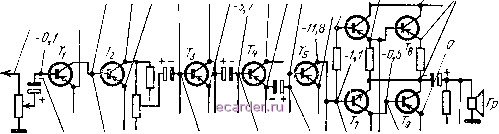

Рис. 1.51. Принципиальная схема блока усилителя НЧ и акустической системы

радиолы Рига-102 .

Акуста иеская система.

1ГДЗ

лптеля ВЧ, выполненного по схеме с общей базой. В коллекторную цепь транзистора Ti включен контур с индуктивной настройкой L3C7, который зашун-тирован диодом Д] типа Д20. Последний предназначен для защиты транзисторов Гг преобразователя частоты от воздействия сильных сигналов, появление которых возможно на входе блока при приеме в ближней зоне передатчика УКВ.

Ограничение сильных сигналов наступает вследствие того, что внутреннее сопротивление диода меняется в зависимости от величины приложенного к не-

П21ВБ -22В

С3200

Се Щ-

ЩО Мз

Mi дг*25

СП 0,1

, S . MZifZff

0200,0 С200,0

Д818А С;200,0

\Сеть

/Ov 3 ПН ¥/0,25 ♦ МН-1f

Рис. 1.52. Принципиальная схема блока питания радиол Рига-102

и Рига-101 .

му напряжения. Чтобы предотвратить шунтирование контура при малых входных сигналах, с резистора Ra подается на диод запирающее напряжение смешения (примерно 0,2 е).

Режим работы транзистора 7 i определяется сопротивлениями резисторов /?з, R2 и R\.

Второй каскад блока УКВ представляет собой преобразователь частоты с совмещенным гетеродином. Он собран на транзисторе Гг типа ГТ 31 ЗА, включенном по схеме с общей базой. Гетеродин выполнен по схеме емкостной трехточки. Перестройка частоты гетеродина осуществляется изменением индуктивности контура LiiC\2. Для преобразования частоты используется вторая гармоника сигнала гетеродина. Для коррекции фазы и ослабления сигнала промежуточной частоты 6,5 Мгц в эмнттерную цепь транзистора Гг включен последовательный контур, состоящий из дросселя Др и конденсатора Cg.

Автоматическая подстройка частоты (АПЧ) осуществляется с помощью варикапа типа Д 901 Б,-включешюго параллельно контуру гетеродина L4C12. Нагрузкой преобразователя служит двухконтурный полосовой фильтр LsCn и LeCi, с индуктивной связью, настроенный на частоту ПЧ-ЧМ 0,5 Мгц. Выход блока УКВ соединен со входом усилителя ПЧ-ЧМ с помощью катушки связи L-,. Режим транзистора Гг определяется сопротивлениями резисторов R-j, Rs и /?5 (рис. 1.53).

Питание блока УКВ осуществляется стабилизированным напряжением 6,8 в от блока питания приемника.

Так как подстроечпымн сердечниками индуктивность катушек можно изменять лишь в небольших пределах, в контурах и цепях связи использованы конденсаторы с допуском ±5%. Заменять их при ремонте конденсаторами с большими допусками по емкости нельзя.

Блок УКВ ~0, -6,6-0,7-2 -6,8-2,2
