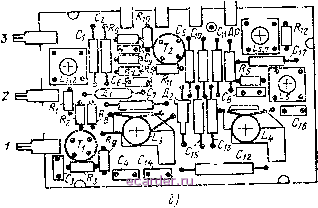

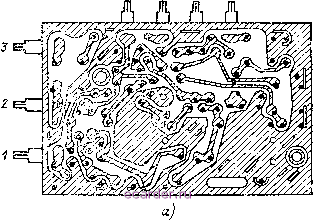

Слаботочка Книги На верхней панели справа налево расположены; копка Сеть - включение и выключение сети птапия; кллвиши переключения диапазонов: УКВ-АП -автоподстройка на УКВ; УКВ - ультракоротковолновый диапазон; МП - местный прием; Лолоса - расширение полосы пропуска}}ия; МА - включение магнитной антенны; КВ I - коротковолновый поддиапазон; СВ - средневолновый диапазон; КВ И - коротковолновый поддиапазон; ДВ - длинноволновый диапазон; КВ П1 - коротковолновый поддиапазон, клавиша включения электропроигрывателя или подключения магнитофона. Клавиши МА , МП , УКВ-АП , Полоса действуют независимо, включаются при нажатии и выключаются при г}овгорном нажатии. Шкала приемника имеет градуировку длины волн в метрах. На диапазо- 6 лак УКВ Блок КПЕ блок УНЧ  ,1, Л л л .1. .. 1  I Шв Шу ш Силовой тр-р блок КСДВ-ПЧ Рис. 1.55. Схема расположения основных узлов и деталей иа шасси радиолы Рига-102 . нах ДВ и СВ на шкале нанесены названия городов, имеющих мощные радиовещательные станции. На шкале справа расположены стрелочный индикатор настройки и ниже шкалы - ручки настройки приемника, регулировки тембра, регулятора громкости и поворота магнитной антенны. На задней стороне шасси приемника имеются гнезда для подключепня антенны УКВ (Ш), наружной антенны (Я/в), акустической системы (п). электропроигрывателя (Д/4) и магнитофона для записи и воспроизведения Шт. При подключении магнитофонов старых выпусков следует применять прилагаемую к радиоле переходную колодку. На стенках корпуса приемника укреплена антенна УКВ. Она выполнена из симметричного двухжильного кабеля марки КАТВ в виде двух лучей длиной 0,9 м. На концах лучей обе жилы соединены вместе, а от средней части одной из жил сделан отвод, соединенный с вилкой для подключения к гнездам антенны Ul-i. Конструкция радиоприемника выполнена по функционально-блочному принципу, что позволяет производить его настройку поблочно. На шасси размещены блоки УКВ, КСДВ ПЧ, КПЕ, УНЧ и питания, а также узел магнитной антенны, индикатор настройки и верньерно-шкальное устройство. Монтаж блоков УКВ, КСДВ-ПЧ и УНЧ выполнен на печатных платах. Схема расположения основных узлов и деталей на шасси показана на рис. 1.55. Блок УКВ состоит из печатной платы (рис. 1.56) с механизмом индуктивной настройки, закреплеппой иа литом основании, которое вместе с верхним алюминиевым экраном обеспечивает иадеж1[ую экранировку блока. S S 7  Ч 5 В 1 К к h  Риг. 1.56. Печатная п.тата блока УКВ радиол Рига-102 , Рига-101 и ири-елии1ка Рига-103 (а) и расположение на ней основных деталей (б).  о TPs © о ------------- УКВ МП Полоса МА квШ Q Рис. 1.57. Схема расположения основных узлов и деталей на печатной плате блока КСДВ-ПЧ. Настройка блока на принимаемую станцию осуществляется перемещением латунных сердечников внутри каркасов катушек контуров усилителя ВЧ L3 и и гетеродина L4. Катушка входного контура L2 намотана на каркасе из полистирола, катушка связи 7,1 для увеличения коэффициента связи намотана между витками основной катушки. Настройка контура осуществляется сердечником из феррита марки 100НН диаметром 2,8 мм длиной 8 мм. Катушки контура ПЧ намотаны на цилиндрическом каркасе. Настройка его осуществляется под-строечным сердечником из феррита марки ЮОНН диаметром 2,8 мм и длиной 14 мм. Блок УКВ соединяется с верньерно-шкальным устройством посредством пары безлюфтовых шестерен. Блок КСДВ-ПЧ состоит из печатной платы КСДВ-ПЧ, механизма клавишного переключателя диапазонов, блока конденсаторов переменной емкости (КПЕ) и узла магнитной антенны. На печагиой плате КСДВ-ПЧ находятся колодки переключателя диапазонов, в которых установлены контурные планки, соответствующие схеме каждого диапазона, полосовые фильтры (трансформаторы ПЧ), транзисторы, диоды и другие элементы схемы (рис. 1.57, 1.59). На контурных планках размещены катушки, подстроечные конденсаторы и элементы схемы каждого диапазона. Катушки входных и гетеродинных контуров ДВ и СВ намотаны на трех-секцио1Шых полистироловых каркасах, а контуров КВ - на гладких цилиндрических каркасах (в один слой) Настройка контуров ДВ и СВ осуществляется подстроечными сердечниками из феррита марки 600НН, а контуров КВ - сердечниками из феррита марки ЮОВЧ диаметром 2,8 мм и длиной 14 мм. Топографическая схема печатных плат контурных планок показана на рис. 1.58. Катушки контуров ПЧ-АМ выполнены на грехсекционных каркасах из полистирола, каждая катушка закрыта ферритовым кольцом марки 600НН размером 12X9X8 мм. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 [27] 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 |
