Таблица 1.1 Намоточные данные контурных катушек приемника Минск:

Наимеиопание катушек

й <и (0 i: 5

о §f о

HoMupii

fi ЫВОДО 1!

Марка и диаметр провода, мм

Число

ЧИТКОЕ-

Иидуктив-иость, мкгн

Антенная ДВ ....

ПЭВ 0,1

3600± 10%

Катушка связи . . .

ПЭВ 0,18

Антенная СВ . . . .

ЛЭШО 7X0,07

38+45

300±10%

Катушка связи . . .

ПЭВ 0,18

Гетеродинная ДВ . .

1-2-3

ЛЭ 5x0,06

212+5

700±10%

Катушка связи . . .

ПЭЛШО 0,1

Гетеродинная СВ . .

ЛЭ 5x0,06

300±10%

ФСС-1.......

1-2-3

ЛЭ 5x0,06

35+65

240 ±10%

ФСС-2......

ЛЭ 5x0,06

240 ±10%

ФСС-3......

1-2-3

ЛЭ 5x0,06

88+12

240 ±10%

ФПЧ........

ЛЭ 5x0,06

240 ±10%

Катушка связи . . .

ПЭВ 0,15

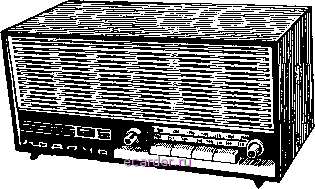

Рис. 1.5.

Н А Р О Ч Ь (Выпуск 1963 г.)

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Радиоприемник Нарочь (рис. 1.5) представляет собой супергетеродин настольного типа, собранный на восьми транзисторах.

Радиоприемник предназначен для приема передач радиовещательных станций с амплитудной модуляцией в диапазонах длинных и средних волн как на внутреннюю магнитную, так и на наружную антенны.

Максимальная чувствительность:

при работе от внутренней антенны

на длинных волнах ........

на средних волнах ........

при работе от наружной антенны на длинных и средних волнах ....

Реальная чувствительность:

при работе от внутренней антенны

на длинных волнах....... .

на средних волнах ........

при работе от наружной антенны на длинных и средних волнах ....

Избирательность по соседнему каналу: на длинных и средних волнах ....

Ослабление сигнала зеркального канала на длинных и средних волнах . . .

Действие АРУ: при изменении сигнала на входе приемника на 26 дб изменение сигнала на выходе приемника .........

Промежуточная частота.......

Полоса воспроизводимых звуковых частот.

Номинальная выходная мощность при коэф-

300 жкв/ж 200 м.кв1м

30 мм

1,2 шим 0,8 же/ж

50 мкв

не хуже 30 дб

не хуже 30 дб

не более 10 дб 465 кгщ 150-3500 гц



финиенте нелинейнык искажений тракта

усиления приемника не более 10% 150 мпг

Ток, потребляемый приемником при отсут

ствии сигнала..........не более Id ма

Источник питания: шесть элементов типа

373 ( Марс ), Сатурн или сеть 50

127, 220 в

Напряжение питания........ 9 в

Работоспособность приемника сохраняется при снижении напряжения батареи питания ............ до 5,6 6

Длительность работы приемника от одного комплекта элементов при средней гром кости............. до 150 час

Габаритные размеры........ 330x175x170 ым

Масса...... i . ,.... 4 г

ПРИНЦИПИАЛЬНАЯ СХЕМА

ВХОДНАЯ ЦЕПЬ

Катушки входных контуров длинных и средних волн (/. L, и соответствующие им катушки связи (L2, /-<) намотаны на феррнтовом стержне встроенной магнитной антенны. При работе на длинных волнах катушки L\, L3 и Ц включаются последовательно, а при работе па средних волнах катушка L, замыкается накоротко (рис. 1.6),

Связь наружной антенны с входными кон1урами длинных и средних волн внутриемкостнан.

ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ

Преобразователь частоты собран на транзисторе Ti типа П401 по схеме с совмещенным гетеродином.

Гетеродин выполнен по схеме индуктивной грехточки. При работе гетеродина на сред11их волнах параллельно катушке индуктивности диапазона длинных волн и подключается катушка индуктивности Ls; коэффициент связи и место отвода подобраны оптимально для диапазона длин(ш1х волн,

Нагру:ш<)й преобразовательною каскада служит трехконтурный фильтр сосредоточенной селекции, которым обеспечивается практически вся и.1бира-тельность но соседнему каналу. Ширина полосы пропускания 7-8 кгц на уровне - 6 дб,

УСИЛИТЕЛЬ ПЧ И ДЕТЕКТОР

Двухкаскадный усилитель промежуточной частоты собран на транзисторах Гг и Тз типа П401, включенных но схеме с общим эмиттером.

Первый каскад усилителя ПЧ - апериодический с активной на1руз-кой (Rio).

Второй каскад усилителя ПЧ выполнен по резонансной схеме.

Нагрузкой транзистора служит одноконтурный фильтр .i2C54 с полосой пропускания 35-40 кгц на уровне - 3 дб.

Детектор сигнала выполнен на германиевом диоде Д типа Д1А. Нафуз-коп детектора служит переменный резистор R,s.

Для автоматической регулировки усиления используется постоянная составляющая тока диода Дь Напряжение АРУ снимается о нафучки дотек-тора и через резистор к<. подается на базу транзистора 7.. При упилчччч
