продолжение

Наименование катушки	S 5 п я 2	Номера вьшодов	Марка и диаметр про пода, мм	Число витков	Индуктивность, мкан
Базовая катушка ГР1...... Катушка связи . .	Ц Ls	1-2 6-1	ПЭВ-1 0,12 ПЭВ-1 0,12	(шаг 0,2 им) 2	7,8+10%
Коллекторная Тр		10-8-9	ПЭВ-1 0,12	16+9 (шаг 0,2	7,8+10%
Базовая Тр.2 . . Катушка связи . .		1-2 6-1	ПЭВ-1 0,12 ПЭВ-1 0,12	(шаг 0,2 мм) 2	7,8+10%
Коллекторная Тр Катушка связи		7-9-12 6-11	ПЭВ 5x0,06 ПЭВ-1 0,12	83+31 2	210 + 10%
Базовая Tps . . . Катушка связи . .		5-4 2-3	ПЭВ 5x0,06 ПЭВ-1 0,12		240+10%
Коллекторная катушка Тр . . .		10-7- - 12-9	ПЭВ-1 0,12	10+6+9 (шаг 0,2 мм)	7,8+10%
Базовая Тр , . . Катушка связи ..	L2 Ls	6-1 1-2	ПЭВ-1 0,12 ПЭВ-1 0,12	(шаг 0,2 мм) 2	7,8+10%
Коллекторная Тр Катушка связи . .	L, L2	7-9-12 5-11	ПЭВ 5x0,06 ПЭВ-1 0,12	83+31 2	210+10%
Базовая катушка Трь...... Катушка связи	Ls Li	5-4 2-3	ПЭВ 5x0,06 ПЭВ-1 0,12	124 4	240+10%
Коллекторная катушка ГРб . Катушка связи . .		10-12-9 6-8	ПЭЛШО 0,15 ПЭВ-1 0,12	25+9 18	10+10%
Диодная ГРб		3-6 7-4	ПЭЛШО 0,15	(бифилярно)	12+10%

Продолжение

Наименование катушки	о . с ж OJ и m к S О ж S	Номера вы подов	Марка н диаметр провода, мм	Число витков	Индуктивность мкгн
Коллекторная Гр,		7-9- И-10	ПЭВ 5x0,06	48+32+20	160 ±10%
Диодная Гр, . .		4-2-3	ПЭВ 5x0,06	84+40	240 ± 10%
Антенная катушка ДВ......			ПЭВ-1 0,12		2170±10%
Антенная катушка СВ ......			ПЭВ 5x0,06		216±10%
Катушка ФПЧ (Ф1)			ПЭВ 3x0,05	85X3	980 ± 10%

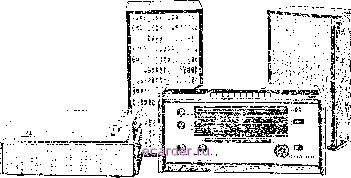

Рис. 1.66.

РИГА-101 (стереофоническая радиола) (Выпуск 1969 г.)

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Стереофоническая радиола Рига-101 (рис. 1.66) состоит из четырех отдельных блоков: радиоприемника, электропроигрывателя и двух звуковых колонок акустической системы.

Радиоприемное устройство радиолы представляет собой супергетеродин 1 класса, собранный на 31 транзисторе и 16 полупроводниковых диодах.

Радиоприемник предназначен для приема [тередач радиовещательных станций с амплитудной модуляцией в диапазонах ДВ, СВ, KB и станций с частотной модуляцией в диапазоне УКВ. Прием передач в диапазонах ДВ, СВ, KB осуществляется на внешнюю антенну, а в диапазоне УКВ - на симметричный полуволновой шлейф-вибратор или диполь. Кроме того, в приемнике имеется встроег.пая поворотная магнитная антенна, которая позволяет вести прием станций в диапазонах ДВ и СВ.

Радиоприемное устройство радиолы в диапазоне УКВ позволяет вести прием как обычных одноканальных программ (монофонических), так и стереофонических.

Электропроигрывающее устройство радиолы позволяет воспроизводить мо-но- и стереофонические грамзаписи.

Радионриемник имеет стрелочный индикатор точной настройки, инд1н<атор стереонередачи, раздельную регулировку тембра по низким и высоким звуковым частотам, переменную полосу пропускания усилителя промежуточной частоты AM тракта и автоматическую подстройку частоты в дпаназоие УКВ.

Диапазоны коротких волн разделены на поддиапазоны:

KB 1П KB II . KB I .

Диапазон УКВ .

. 76,0-52,2 м (3,95-5,75 Мгц) . 53,3-40,56 м (5,65-7,4 Мгц) . 31,9-24,79 л (9,4-12,1 Мгц)

4,56-4,11 м (65,8-73,00 Мгц).
