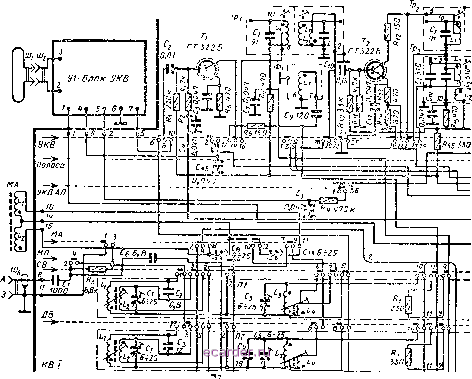

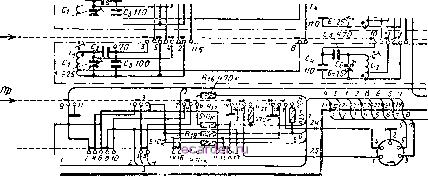

Слаботочка Книги Максимальная чувствительность при выходной мощности 50 мет. а) со входа внешней антенны на ДВ............. 10 мкв на СВ............. 8 мкв на КВ............. S мкв на УКВ (при вх = 300 ол)..... 2 мкв б) с магнитной антенной на ДВ............. 350 мкв/м на СВ............. 200 мкв/м Реальная чувствительность: а) со входа внешней антенны на ДВ............. 30 мкв на СВ............. 20 мкв на КВ . . ........... 15 мкв на УКВ (при вх = 300 ом)..... 3,5 мкв б) с магнитной антенной на ДВ............. 1,5 Л1в/м на СВ........... . 0,6 мв/м в) в режиме Местный прием на ДВ и СВ.......... 750 мкв Избирательность по соседнему каналу на ДВ и СВ........... не менее 50 дб Усредненная крутизна скатов резонансной характеристики в диапазоне УКВ в интервале ослабления сигнала от 6 до 26 дб le менее 0,3 дб/кгц Ослабление сигнала зеркального канала: на ДВ............ не менее 60 дб на СВ .... с......... не менее 46 дб на КВ............ не менее 26 дб на УКВ............ не менее 30 дб Промежуточная частота....... тракта AM............ 465±2 кгц тракта ЧМ . . .......... 6,5±0,1 1 гц Действие АРУ: при изменении сигнала на входе приемника на 40 дб соответствующее изменение напряжения сигнала на выходе приемника не более 4 дб Полоса воспроизводимых звуковых частот: при приеме радиовещательных станций на диапазонах AM.......... 60-4-4 000 гц в режиме Местный прием ...... 60-=-6 ООО гц при приеме на УКВ и при воспроизведении грамзаписи.......... 60-12 000 at Пределы регулировки тембра на низких и на высоких звуковых частотах ............... не менее 14 дб Номинальная выходная мощность каждого канала при коэффициенте нелинейных искажений всего тракта усиления не более 5%............. 1,5 ST Максимальная выходная мощность каждого канала..............не менее 3,5 вт Источник питания: сеть 50 гц 127 и 220 в Мощность, потребляемая от сети переменного тока: - при приеме радиопередач..... не более 35 вт - при воспроизведении грамзаписи . , не более 40 вт Чувствительность усилителя НЧ со входа звукоснимателя при номинальной выходной мощности........... не хуже 200 мв Уровень фона но напряжению со входа усилителя НЧ............ не менее -50 дб Габаритные размеры: - радиоприемника......... 470X240X260 мм - электропроигрывающего устройства . 394X327X168 мм - звуковых колонок акустической системы ..............но 470X240X205 Масса: - радиоприемника......... 10,5 кг - электропроигрывателя....... 6,5 кг - звуковых колонок акустической системы .............. (2X12) кг В радиоле применено электропроигрывающее устройство типа 11-ЭПУ-32С. Основные данные его следующие: Напряжение питания......... 127 в ±10% Потребляемая мощность....... не более 10 вт Скорость вращения диска....... 16 Vs, 33 /з; 45 и 78 об/мин Диапазон эффективно воспроизводимых частот .............. 50-12 500 гц Чувствительность звукоснимателя на частоте 1000 гц при воспроизведении грамзаписи монофонической.......... 50+° мв/(см/сек) стереофонической......... 70+° мв/(см/сек) Нагрузка на иглу звукоснимателя .... 0,07..o,oi2 Наибольший диаметр проигрываемых пластинок ............. 303 мм Габариты.........,..... 320X245X120 мм Масса............., 2,6 кг ПРИНЦИПИАЛЬНАЯ СХЕМА Стереофоническая радиола Рига-101 по принципиальной схеме от монофонической радиолы Рига-102 отличается только наличием стереодекодера для детектирования стереофонического сигнала и стереофонического двухка-нального усилителя НЧ с раздельной акустической системой для каждого канала. Радиоприемное устройство радиолы Рига-101 состоит из шести функциональных блоков: УКВ (рис. 1.49), КСДВ-ПЧ (рис. 1.67), стереодекодера, двух усилителей НЧ и блока питания. ОБЩИЕ СВЕДЕНИЯ О СТЕРЕОФОНИЧЕСКОМ РАДИОВЕЩАНИИ Стереонередачи ведутся в диапазоне УКВ и основаны иа применении частотной модуляции несущей частоты комплексным стереосигналом, состоящим из двух частей. Первая часть представляет собой тональный (суммарный) сигнал (А + В) (полученный, например, от двух микрофонов), занимающий спектр 30 гц-15 кгц (рис. 1.68). Этот сигнал аналогичен одноканальному сигналу и может быть принят обычным ЧМ приемником. Вторую часть модулирующего несущего сигнала составляет надтональиый (разностный) AM сигнал каналов А-В. Для амплитудной модуляции выбрана ноднесущая частота 31,25 кгц. Следовательно, падтональная часть стереосигнала охватывает спектр частот 16,25-46,25 кгц. УЗ-Блок КСДВ-ПЧ Г С г 91 К ВII   Стерео нагнатофона Рис. 1.67. Принципиальная схема Переключатель диапазонов 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 [33] 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 |
