\1д-5лок стереодекодера

f?a BID

C,2 WOO

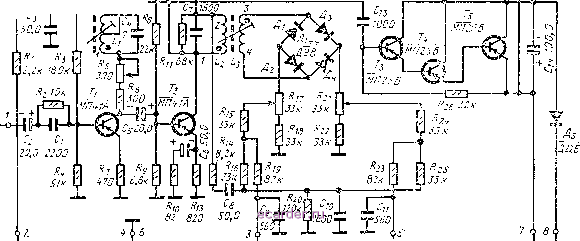

Рис. 1.70. Принципиальная схема блока стереодекодера Рига-101 .



Стереоиндикатор работает следуюихим образом. Напряжение поднесущей частоты с контура L2C7 через разделительный конденсатор С\з поступает на базу транзистора Тз. б результате детектирования поднесущей частоты появляется постоянная составляющая тока детектора, которая с эмиттера транзистора Тз поступает на базу транзистора Г - усилителя постоянного тока, и далее с эмиттера транзистора Ti на базу транзистора Ть и отпирает его.

Питание стереоиндикатора осуществляется переменным напряжением от блока питания приемника через цепь, состоящую из индикаторной лампы Jli и диода Д5 типа Д226.

При отсутствии сигнала поднесущей частоты ток в цепи питания усилителя постоянного тока отсутствует, и конденсатор Си через диод Д5 заря-

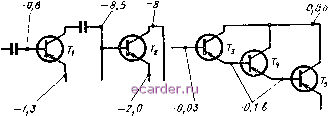

Рис. 1.71. Режимы работы транзисторов по постоянному току блока стереодекодера радиолы Рига-101 .

жается до амплитудного значения переменного напряжения, поступающего от блока питания приемника. Ток, протекающий через индикаторную лампу в этот момент, определяется током утечки электролитического конденсатора Си (10-20 мка), и поэтому лампа JIi не светится.

При наличии поднесущей частоты стереосигнала отпирается транзистор Гб, что приводит к увеличению тока в цепи лампы JIi и диода Дъ и лампа начинает светиться. Максимальное свечение лампы соответствует точной настройке приемника на несущую частоту радиостанции. Режимы работы транзисторов по постоянному току указаны на рис. 1.71.

БЛОК УСИЛИТЕЛЯ НИЗКОЙ ЧАСТОТЫ

Блок усилителя НЧ стереорадио.пы Рига-101 состоит из двух одинаковых усилителей (рис. 1.72). Схема их аналогична схеме усилителя НЧ радиолы Рига-102 . Особенностью усилителей НЧ стереорадиолы Рига-101 является то, что они имеют синхронную регулировку громкости и тембра по низким и высоким звуковым частотам с помощью сдвоенных переменных резисторов RiR, Riu, R3&, /?зв и Rm, Riu. Кроме того, для получения одинаковой чувствительности усилителей НЧ правого и левого каналов в эмиттерную цепь транзисторов Ti включен сдвоенный переменный резистор стереобаланса /?25а, 25в.

Режимы работы транзисторов по постоянному току и уровни напряжений сигнала в тракте усиления указаны на рис. 1.53.

АКУСТИЧЕСКАЯ СИСТЕМА

Акустическая система стереорадиолы Рига-101 состоит из двух звуковых колонок, в каждой из которых установлено по два громкоговорителя: низкочастотный (основной) типа 4ГД-5 и высокочастотный типа 1ГД-3. Высокочастотный громкоговоритель подключен параллельно низкочастотному через разделительный конденсатор Ci.

При слушании радиолы, когда звуковые колонки установлены на близком расстоянии друг от друга, стереофонический эффект получается в непосред-



Си no

го 100к

1-ZZB

Ъ -

Блок

унч-лк

30,0

Ti ±1

Ils-/-

5,1k

С J 1,0

1,8k f.

Vi,3K

390И 10,0

V И й <

0)0,03 C} 0,1

1000

МПЧ1 CIS

CfO

6800

15k фЗ

0830,0

l%< i

% a 100k

3 flO

Чч1 CSOM

9 ЧЩ7

118 10к V

)0д7ТнЛ

Ут блок

f<35


К5a 33 к

Т} RnlOOiX МПЧ1 К

МП 41

бВкЛ


10 к

МП25Б

<ZSZ,Zk rl2Z

П2Г35

ипгзБ

1,Z ом

<Z8 68


M.Mlso,o±

Z ом

ngifiih hiz

70,01

33 г-


A кис/л. система: o< ПК

A куст, система /IK С, 1,0

i---hp.

Рис. 1.72. Принципиальная схема двухканального усилителя НЧ радиолы Рига-101 .
