ственной близости от радиолы. Для получения лучшего стереофонического эффекта необходимо звуковые колонки разместить, как показано на рис. 1.73, желательно па большем расстоянии друг от друга и под углом между осевыми линиями колонок, равным примерно 40°.

При этом оптимальный стереоэффект достигается в зоне 1, а хороший в зоне 2. Удаление от указанных зон ухудшает стереоэффект.



Рис. 1.73. Схема расположения звуковых колонок для получения лучшего стереофонического эффекта.

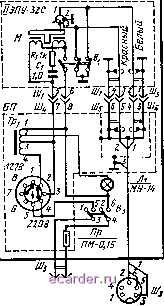

Рис. 1.74. Принципиальная схема стереофонического электропроигрывателя 11-ЭП-1С радиолы Рига- 01 .

Если будет замечено, что один из каналов звучит громче другого, нужно, прослушивая монофоническую грампластинку, поворотом ручки Стереоба-ланс (находящейся на задней стороне радиоприемника) добиться получения одинаковой громкости звучания от обоих звуковых колонок. Стереобаланси-ровку можно производить также с помощью специальной испытательной грампластинки.

БЛОК ПИТАНИЯ

Блок питания стереорадиолы Рига-101 такой же, как и у радиолы Рига-102 (см. рис. 1.52).

ЭЛЕКТРОПРОИГРЫВАТЕЛЬ

Электропроигрыватель типа П-ЭП-1с (рис. 1.47) состоит из электропроигрывающего устройства II класса типа 11-ЭПУ-32с и блока питания.

Блок питания электропроигрывателя состоит из силового трансформатора Tpi, позволяющего осуществить питание электропроигрывающего устройства напряжением 127 в от сети напряжением 220 в и контрольной лампы JIi напряжением 6,3 в.

9999999



КОНСТРУКЦИЯ и ДЕТАЛИ

Стерсофог1ическая радиола Рига-101 по внешнему оформлению и конструкции аналогична радиоле Рига 102 . Она состоит из четырех отдельных устройств: радиоприемника, электропроигрывателя и двух выносных звуковых колонок.

РАДИОПРИЕМНИК

Корпус радиоприемника деревянный, отделан ценными породами дерева и металлическими ггакладками. Все органы управления приемника pacпoлoжeIЫ на лицевой и верхней панелях и имегот соответствующие обозггачепия. Шкала градуирована в метрах, на ней нанесены названия городов, имеюигих мошные радиовещателыгые станции, работаюгцие в диапазонах СВ и ДВ.

На шкале справа расположены стрелочный индикатор настройки приемника и стереоиндикатор, сдвоенные ручки ггастройки приемника: малая - на диапазонах ДВ, СВ, КВ, больгиая - на УКВ. В левой части пгкалы находятся ручки раздельной регулировки тембра, ручки регулятора громкости и меха1гиз-ма поворота магнитной антенны.

На верхней панели справа налево расположены: кнопка Сеть включения и выключения напряжения сети питания, клавииш кнопочного переключателя: <аУКВ-АП -автоподстройка в диапазоне УКВ; УКВ - ультракоротковолновый диапазон; МП - местный прием; Полоса - переключение полосы пропускания; МА - включение магнитной антенны; КВ! , СВ , КВП , ДВ , КВ1П - диапазоны прггиимаемых волн, далее расположены клавигпи включения электропроигрывателя и воспроизведеггия магнитной записи и клавиша Стерео - воспроизведение стереофонических программ.

Клавиши МА , МП , У/(В-/1М , Полоса и Стерео включаготся при нажатии и выключаются при их повторном нажатии. Клавиши диапазонов

Блок УКВ Блок КПЕ


Силовой, тр-р Блок КСДВ-ПЧСтереоековр

Рис. 1.75. Схема расположения основных узлов и деталей на шасси радиолы Рига-101 .

и включения электропроигрывателя включаются при нажатии и выключаются при нажатии на лгобую другую клавигпу.

На задней стороне приемника на гиасси установлены ручка регулятора стереобаланса и гнезда для подключения антенны УКВ (й/г), наружной антенны (й/б), электропроигрывателя {Шц), акустических систем: правой и левой - ( /з) и магнитофона {Шт).

Конструктивной базой шасси является каркас, на котором размещены все основные блоки приемника. Схема расположения основных узлов и деталей на шасси показана на рис. 1.75,



Монгаж блоков УКВ, КСДВ-ПЧ, стереодекодера, усилителей НЧ и стабилизатора питания выполнен на печатных платах.

Блок УКВ имеет такую же конструкцию, как и блок УКВ радиолы Рига-102 , его печатная плата изображена на рис. 1.56.

Блок КСДВ-ПЧ состоит из печатной платы, механизма клавишного переключателя диапазонов, блока переменных конденсаторов и узла поворотной магнитной антенны.

От блока КСДВ-ПЧ радиолы Рига-102 он отличается лишь тем, что в нем введена коммутация стереоканала, которая осуществляется с помощью клавиши Стерео (рис. 1.76).

OTpfi

rp,6

Ioli i,

±-

1 01з,1ц

Ois,ls

p.. 4-

®

УМВ АП УКВ

Полоса MA KB I CB

К В Ж квж

С/пррео

Рис. 1.76. Схема расположения основных узлов и деталей на печатной плате блока КСДВ-ПЧ радиолы Рига-101 .

Печатная плата блока КСДВ-ПЧ радиолы Рига-101 и расположение на ней основных деталей показаны на рис. 1.58 и 1.77.

Намоточные данные катушек контуров приведены в табл. 1.9, а распайка катушек контуров показана на рис. 1.60.

Блок стереодекодера смонтирован на печатной плате н закрыт алюминиевым экраном. Катушки контуров Z-i, L2, /-з намотаны на полистнрольных каркасах и каждая из них помещена в ферритовые чашки. Катушки в собранном виде закрываются медными экранами.

Намоточные данные катушек приведены в табл. 1.10, а распайка выводов показана на рис. 1.78. Топографическая схема печатной платы блока изображена на рис. 1.79.

Блок стереодекодера со схемой приемника соединяется с помощью переходной колодки, установленной на шасси.

Усилители НЧ правого и левого каналов (УНЧ ПК и УНЧ ЛК) смонтированы на печатных платах и связаны со схемой приемника через переходные колодки, установленные на шасси.

Для улучшения отвода тепла транзисторы выходных каскадов установлены на радиаторах.

Спаренные переменные резисторы регуляторов громкости, тембра и стерео-баланса укреплены на шасси приемника.

Топографическая схема блока усилителя НЧ показана на рис. 1.62.

Конструкция блока питания радиолы Рига-101 такая же, как у радиолы Рига-102 (см. рис. 1.63).
