Слаботочка Книги Таблица 1.10 Намоточные данные катушек контуров блока стереодекодера радиолы Рига-10Ь:

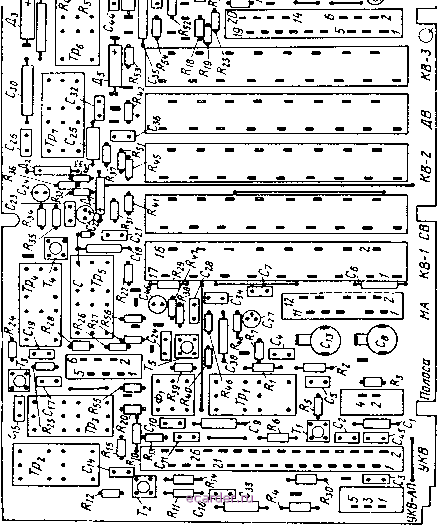

Примечания: 1. Катушки устанавливаются в ферритовые чашки 2Б1 8-М 1500 НМЗ-2 и 2Б18-03М 1500 НМЗ. подстроечный сердечник имеет диаметр 2,2 мм и длину 10 мм. 2. Катушки, отмеченные цветными метками, отличаются количеством витков в зависимости от зазора между чашками. В блоке устанавливается только одни вариант катушки, отмеченный одной из указанных цветных точек.  Рис. 1.77. Расположение основных детален на печатной плате блока КСДВ-ПЧ радиолы Рига-101 . Вид со стороны печати (см. рис. 1.58).  Рис, 1.78. Распайка выводов (вид снизу) катушек контуров блока стереодекодера радиолы Рига-101 . ЭЛЕКТРОПРОИГРЫВАТЕЛЬ Электропроигрываюш,ее устройство типа П-ЭПУ-32с и блок питания размещены в деревянном корпусе с отделкой цепными породами дерева. Электропроигрывающее устройство имеет асинхронный электродвигатель типа ЭДГ-4, механизм с четырехскоростным приводом и полуавтоматическим включением и автоматическим выключением. Звукосниматель трубчатой конструкции имеет универсальную стереофоническую пьезокерамическую головку типа ГЗКУ-631Р с двумя корундовыми иглами: для воспроизведения стереофонических и монофонических микрозаписей (с узкой канавкой на скорости 45; ЗЗ/з; I6V3 об/мин) и монофонической записи (с ишрокой канавкой) на скорости 78 об/мин. Основные узлы электропроигрывающего устройства смонтированы на стальной лакированной панели (см. рис. 1.65). Около ручек управления на шильдиках нанесены обозначения скоростей вращения диска, включения и выключения ЭПУ, включенного и выключенного положения автостопа. Механизм переключателя скоростей и автостопа такой же, как у ЭПУ радиолы Рига-102 (стр. 94). Головка звукоснимателя имеет три вывода. Средний вывод ( земля ) выполнен проводом черного цвета. Давление иглы на грампластинку регулируется с помощью пружины в головке основания тонарма. АКУСТИЧЕСКАЯ СИСТЕМА Ящики звуковых колонок деревянные, боковые стенки их отделаны ценными породами дерева, а передние панели, на которых укреплены громкоговорители, закрыты декоративной радиотканью. Внутренние поверхности ящиков покрыты звукопоглощающим материалом (ватой). В блоках радиолы Рига-101 применены детали следующих типов: Блок УКВ: резисторы Ri-Ris типа УЛМ-0,12 или ВС-0,125, конденсаторы Ci, С2, С5, С7, Сю-Ci3, Ci5, С17 - типа КТ-1а; Сз, С4, Се, Сз, С14, Cie - типа К10-7В. Блок КСДВ-ПЧ: резисторы R1-R43 и /?45-/?54 - типа УЛМ-0,12 или ВС-0,125; /?44 - типа СП-0,4-ЗЗк; конденсаторы Се, Сд, С12, Cig, Сзо, С31, Сзз, Сз5, Сз8, С46 - типа КТ-1а; Сг-С5, С7, Сю, Сц, Си--Ci7, C19, С20, Сгз, С26, С28, С29, С32, Сз4, С36, С37, С43 - С45 - типа К10-7в; С22, С24, С27, С39, C42 - типа К50-6; Cs и С,з - типа КПК-М или КПП-2/20; С25 - типа КСО; в трансформаторах Грь Тр2, Три и Трв конденсаторы и Ci и Сг - типа КТ-1а; в трансформаторах Трз, Тр и Трт - конденсаторы Сь Сг и Сз - типа ПМ-2 или К22У; на контактной планке fit конденсаторы Сг, С4 - типа KTla; Ci, С3, С5 - типа КП-М 6/25; Се - типа КСО; на контактной планке Яг конденсаторы Сз, С4, Се - типа КТ-1а; Ci, С5 С, - типа КПК-6/25; Cs - типа КСО; 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 [37] 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 |
