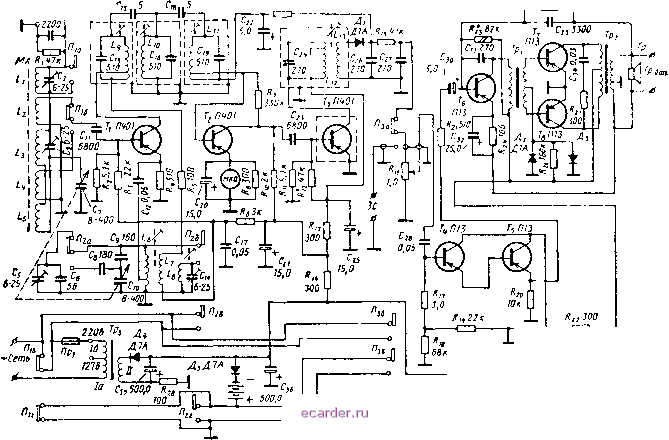

Слаботочка Книги 3 /Va Rg 180 k 15,0  Рис. 1,6. Принципиальная схема приемника Нарочь , Переключатель диапазонов установлен в положение ДВ. сигнала на входе приемника в результате чего уменьшается этого каскада включен микроам катором точной настройки прие этого каскада наименьший. При лочный прибор может служить и териый ток транспорта Гг при нию источника питания. ГОК эмиттера транзистора Гг уменьшается, усиление этого каскада. В эмиттерную цепь перметр типа М4281, который служит ипди-мника; при точной настройке на станцию ток отсутствии сигнала на входе приемника етре-ндикатором напряжения батареи, так как эмит-отсутствии сигнала пропорционален напряже- УСИЛИТЕЛЬ НИЗКОЙ ЧАСТОТЫ Трехкаскадный усилитель низкой частоты собран на пяти транзисторах типа П13. Первый каскад выполнен по схеме сдвоенного эмиттерного повторителя с непосредственной связью на транзисторах Г4 и Г5. Такая схема обеспечивает большое входное сопротивление (примерно 500 ком) и позволяет подключать к входу усилителя НЧ звукосниматель любого типа. Второй каскад усилителя НЧ собран на транзисторе Те, в коллекторную цепь которого включен согласующий трансформатор Тр[. С его вторичной обмотки напряжения, сдвинутые по фазе на 180°, подаются на базы транзисторов Г? и Tg выходного каскада. Выходной каскад усилителя собран по двухтактной схеме и работает в режиме класса АВ. Напряжение смещения на базы транзисторов оконечного каскада снимается с делителя, состоящего из резистора /?2б и двух диодов Д2 и Дз типа Д7А. С помощью этих диодов, включенных параллельно в прямом и обратном направлениях, осуществляется температурная и режимная стабилизация оконечного каскада. Последние два каскада усилителя охвачены отрицательной обратной связью. БЛОК ПИТАНИЯ Для питания приемника от сети переменного тока служит однополупе-риодный выпрямитель с силовым трансформатором Трз, со вторичной обмотки которого напряжение подается на полупроводниковый диод Д4 типа Д7А. -ass -ог -8в -3,6 -ojs I I о  15-20мнв 1*1,2 Mi -S -8,5 -0,1 -0,25 1-0,1   0,Ш (1В0мв) Рис 1.7. Режимы работы транзисторов по постоянному току и уровни напряжения сигнала в тракте усиления приемника Нарочь . Выпрямленное напряжение поступает на шины питания приемника. Чтобы не вывести батарею питания из строя при подключении приемника к сети переменного тока, последовательно с нею включен диод Дб типа Д7А. Режимы работы транзисторов приемника указаны на рис. 1.7. КОНСТРУКЦИЯ и ДЕТАЛИ Футляр приемника деревянный, для внешнего оформления его лицевой панели применены детали из ударопрочной пластмассы. Все основные органы управления (клавишный переключатель, ручки настройки, регулятора громкости и индикатор настройки) расположены на лицевой панели. Шкала приемника проградуирована в метрах. На задней стороне шасси приемника имеются гнезда для подключения наружной антенны, провода заземления и внешнего громкоговорителя. В футляре размещены громкоговоритель типа 1ГД-28 и шасси приемника, на котором укреплены блок конденсаторов переменной емкости (К.ПЕ), печатная плата и другие детали. Расположение основных узлов и деталей на шасси показано на рис. 1.8. Монтаж прием-  Lie J2 Tj L12.L13 Рис. 1.8. Расположение узлов и деталей на шасси приемника Нарочь . ника в основном выполнен на печатной плате. Настройка приемника на частоту принимаемой станции осуществляется с помощью двухсекционного блока конденсаторов переменной емкости с воздушным диэлектриком емкостью 8-400 пф. Катушки входных контуров приемника намотаны на ферритовом стержне марки 600НН длиной 160 мм и диаметром 8 мм. Конструкция катушек контуров гетеродина, ФПЧ и трансформаторов НЧ такая же, как у приемника Минск . Намоточные данные катушек контуров приведены в табл. 1.2, трансформаторов НЧ - в табл. 9.3-9.5. В приемнике применены детали следующих типов: резистор R\s - типа СП-1, /?i8 - типа МЛТ-1, остальные резисторы - тина УЛМ-0,12; конденсаторы С\, Се, Cs. С9, C15, Сц, Си, С25, Съ Си -типа КТ-1а, С2, С3, Сь, Си-типа КПК-МП, C13, С,6, Cig типа МП-1, С? и Со-блок КПЕ; € , С23, Сзз -типа КД. С2, Ci7, С28. С34 -типа БМ-2 или МБМ, С20, d, С22> С25. С29. Сзо. Сз2 - типа ЭМ, Сз5 и Сзе - типа КЭ-2-12-500-М; Предохранитель - типа ПМ-0,15А. 1 2 3 [4] 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 |
