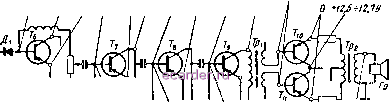

Слаботочка Книги Эквивалент антенны автомобиля Москвич , при котором настраивают его входные цепи приемника, показан на рис. 2.3. УСИЛИТЕЛЬ ВЫСОКОЙ ЧАСТОТЫ Усилитель ВЧ собран на транзисторе Ti типа П401, по схеме с общим эмиттером. Нагрузкой усилителя служит резонансный контур с переменной индуктивностью Lu. При работе на длинных волнах дополнительно к конденсаторам Сю, Си и Си контура подключается конденсатор C12. При работе на средних волнах последний отключается. Для подавления сигналов с частотой, равной промежуточной, в коллекторную цепь транзистора Ti включен последовательный контур LsCs, настроенный на частоту 465 кгц. СМЕСИТЕЛЬ И ГЕТЕРОДИН Преобразователь частоты собран на транзисторах типа П401 по схеме с отдельным гетеродином (Гз - смеситель и Гг - гетеродин). Гетеродин выполнен по схеме емкостной трехточки. Напряжение гетеродина на эмиттер транзистора Гз гюдается с помощью катушки связи L5. Нагрузкой смесителя служит трехконтурный фильтр сосредоточенной селекции (ФСС) с полосой пропускания 8-9 кгц на уровне - 6 дб, который обеспечивает избирательность приемника по соседнему каналу. Связь фильтра с коллектором смесителя автотрансформаторная, а с базой первого каскада усилителя ПЧ - трансформаторная. УСИЛИТЕЛЬ ПЧ И ДЕТЕКТОР Двухкаскадный усилитель ПЧ собран на транзисторах Г4 и Г5 типа П401, включенных по схеме с общим эмиттером. Первый каскад усилителя - апериодический с активной нагрузкой {Ris). Нагрузкой второго каскада служит одноконтурный фильтр ПЧ с широкой полосой пропускания. Нейтрализация действия внутренней обратной связи транзистора Г5 осуществляется с помощью конденсатора С32. Детектор приемника выполнен на полупроводниковом диоде Д1 типа Д2Е. Напряжение звуковой частоты через фильтр НЧ, разделительный конденсатор Сз8 подается на переменный резистор регулятора громкости Rzt, Постоянная составляющая тока диода подается на базу транзистора Ге усилителя постоянного тока системы АРУ. С коллектора транзистора Ге напряжение АРУ подается на базы транзисторов Гь Г4 усилителей ВЧ и ПЧ. Система АРУ приемника работает следующим образом. При увеличении сигнала на входе приемника увеличивается постоянная составляющая тока диода Дь а следовательно, и ток базы транзистора Гб. Соответствующее увеличение тока коллектора Гб приводит к уменьшению напряжения на его коллекторе из-за большого падения напряжения на резисторе Ris- Это, в свою очередь, уменьшает токи баз транзисторов Ti и Г4. Уменьшение токов эмиттеров этих транзисторов приводит к снижению коэффициента усиления каскадов ВЧ и ПЧ. УСИЛИТЕЛЬ НИЗКОЙ ЧАСТОТЫ Усилитель НЧ - четырехкаскадный, собран на транзисторах Г7, Ге, Г9 и Гю, Ги. Первый каскад усилителя НЧ собран на транзисторе Г7 типа П41 по схеме с общим эмиттером. Параллельно коллекторной нагрузке Rzi подклю- чена цепочка С42 R9.6, с помощью которой осуществляется регулировка тембра в области верхних звуковых частот. Второй каскад усилителя работает на транзисторе Т типа 041 по схеме с общим эмиттером. Предоконечный каскад усилителя НЧ собран на транзисторе Т<, типа П40, в коллекторную цепь которого включен согласующий трансформатор Tpi. Со вторичной обмотки согласующего трансформатора, разделенной на две равные части, напряжения, сдвинутые по фазе иа 180°, подаются на базы транзисторов и Тц выходного, каскада. Выходной каскад собран по двухтактной схеме на транзисторах типа I \ \ / гН 7-6 hs,3+6,3 I о 8,57,26   *I0,3,II,3 *IO,5ft,5 +IO,<-H.I 4011 -3.310,3 HZMtZ.B  sobomS тгюмв вооззомв 3,7 в (igMS) Рис. 2.4. Режимы работы транзисторов по постоянному току при напряжении бортсети 12,8 в и уровни напряжения сигнала в тракте усиления приемника АТ-64. П216Б и работает в режиме класса АВ. В эмиттерные цепи оконечных транзисторов включен выходной трансформатор Трг, вторичная, обмотка которого нагружена на громкоговоритель Гpi типа 2ГД-28. Со вторичной обмотки трансформатора Тр2 напряжение обратной связи подается через цепочку RsbCu на базу предоконечного каскада. Такая частотнозависимая обратная связь позволяет уменьшить коэффициент нелинейных искажений усилителя НЧ на верхних звуковых частотах. Для коррекции частотной характеристики усилителя НЧ при малых уровнях выходной мощности применен регулятор громкости с цепочкой тонкомпенсации Сз9/?25. Для устранения помех, возникающих при работе двигателя автомобиля, напряжение питания от бортсети подается через фильтр, состоящий из дрос- селя Др2 и конденсатора С48. Напряжение питания всех высокочастотных каскадов приемника стабилизировано кремниевым стабилитроном Дг типа Д809. Режимы работы транзисторов указаны на рис. 2.4. КОНСТРУКЦИЯ и ДЕТАЛИ Приемник помещен в стальнот! кожух, окрашенный в черный цвет. На боковых стенках кожуха имеются угольники, при помощи которых приемник кренится в автомобиле. Органы управления (ручки настройки приемника, регулятора громкости с выключателем питания, регулятора тембра и переключателя диапазонов и шкала) расположены на лицевой панели приемника, а гнездо для подключения громкоговорителя и провод питания - с правой стороны кожуха. Шкала приемника проградуирована в сотнях килогерц.  Рис. 2.5. Схема расположения основных узлов и деталей на шасси приемника АТ-64 (вид сверху). Схема расположения основных узлов и деталей на шасси приемника показана на рис. 2.5. Монтаж приемника выполнен на печатных платах (рис. 2.6- 2.9). Настройка приемника осуществляется с помощью блока катушек переменной индуктивности (КПИ) (рис. 2.10). Кинематическая схема шкального устройства изображена на рис. 2.11. Намоточные данные контурных катушек приемника приведены в табл. 2.1, а трансформаторов НЧ - в табл. 9.3 и 9.4. Катушки индуктивности фильтров ПЧ намотаны на трехсекционных каркасах, каждый из которых помещен в чашки из феррита марки 600НН диаметром 11,2 мм. В приемнике применены детали следующих типов: резисторы Ri -/?25, R2S - R39, Rii, Ris - Rii типа УЛМ-0,12, R26, Rzi- типа СПЗ-8, Rio, Ri2, Rts и 44 - проволочные. конденсаторы: С], Сз, С4, Се, Сэ, Сц, С21, С23, С24, С26, С32 - типа КТ-1а; Сзо, Сз4, С49 -типа БМ-2; Се, С, С,з, Cis, Cai. С34, С45, С49 -типа КД или К10-7в; С,5, Ci2, Ci4 -Ci7, С19, С22, С25- С27, С33. С35. С37 - типа КСО; С20. С28, Сзб, Сз8 -С41, С43, С44, С48 -тина ЭМ; С42. С4в -типа КП40П-26, С47- типа К50-3. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 [40] 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 |
