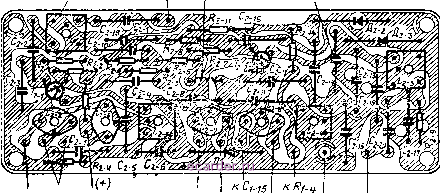

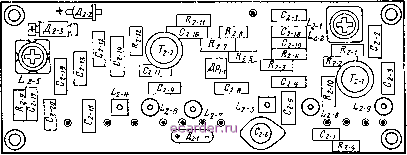

Слаботочка Книги и СВ через дроссель Mpt-i. Напряжение принимаемого сигнала с емкостного делителя С1.3, С1-4 входного контура подается на вход первого каскада блока СДВ-ПЧ, собранного на транзисторе Ti-i тина ГТ 322Б, включенном по схеме с общим эмиттером. При работе в диапазонах ДВ и СВ транзистор Ti-i является усилителем ВЧ, нагрузкой которого служит резонансный контур переменной индуктивности L2-8. Для подавления сигналов с частотой, равной или близкой к промежуточной частоте, в коллекторную цепь усилителя ВЧ включен последовательный колебательный контур Lj-iCi-?, настроешшш на частоту 465 кгц. При работе в диапазоне УКВ в коллекторную цепь транзистора Ti-i включается контур Li-iCi-ie (ФПЧ ЧМ 1), настроенный на первую промежуточную частоту 10,7 Мгц. Связь этого каскада с базой транзистора Г,-2 в диапазоне УКВ - индуктивная, а в диапазонах ДВ и СВ - елиюстиая. Транзистор Ti-2 типа ГТ322Б при работе в диапазонах ДВ, СВ и УКВ является преобразователем (смесителем) частоты с отдельным гетеродином. Гетеродин собран на транзисторе Г1.3 типа П422 по схеме емкостной трехточки с параллельным питанием. Напряжение гетеродина подается в цепь эмиттера транзистора 7i-2 смесителя с помощью емкостного делителя C1-17C1-18. В диапазонах ДВ и СВ нагрузкой смесителя служит гюлосовой двухкон-турный фильтр ФПЧ AM 1 с впещнеемкостной связью (C1-24), настроенный на частоту 465 кгц. При работе в диапазоне УКВ транзистор Г1-2 является вторым преобразователем частоты и нагрузкой его служит полосовой фильтр ПЧ с индуктивной связью ФПЧ ЧМ 2, настроенный на частоту 6,5 Мгц. Первый каскад усилителя ПЧ собран па транзисторе 7i-4 типа ГТ 322 Б, включенном по схеме с общим эмиттером. В коллекторную цепь транзистора 7i-4 включены последовательно полосовые фильтры промежуточной частоты ФПЧ ЧМ 3 и ФПЧ AM 2, настроенные соответственно иа частоты 6,5 Мгц и 465 кгц. Во втором каскаде усилителя ПЧ применен транзистор 7i-5 типа ГТ 322 Б, который при работе приемника иа УКВ включается по схеме с общей базой, а при работе на других диапазонах - но схеме с общим эмиттером. В коллекторную цепь транзистора Г1-5 включены последовательно щиро-кополосные фильтры промежуточной частоты ФПЧ ЧМ 4 и ФПЧ AM 3. Детектор ЧМ сигнала работает на двух полупроводниковых диодах Д1-1 и Д1-2 типа Д2Е. При работе в диапазоне УКВ для сохранения точной настройки на частоту принимаемого сигнала в приемнике предусмотрена автоматическая подстройка частоты (АПЧ), которая позволяет вести длительный прием без дополнительной подстройки. Принцип работы системы АПЧ заключается в следующем: при точной настройке приемника на частоту принимаемой станции на выходе дробного детектора, на средней точке контура /-1-19, напряжение равно нулю. В случае изменения (расстройки) частоты гетеродина в блоке УКВ па выходе дробного детектора появляется напряжение, которое изменяется в соответствии со знаком и величиной расстройки. Это напряжение через фильтр R\-3oCi-53R2-\2 подается в качестве управляющего смещения на варикап Д2-2 типа Д 901 Б, включенный параллельно контуру гетеродина в блоке УКВ. При подаче на варикап управляющего напряжения изменяется его емкость, вследствие этого изменяется частота настройки гетеродина блока УКВ и восстанавливается точная настройка приемника на частоту принимаемой станции. Детектор AM сигнала собран на полупроводниковом диоде Д1-3 типа Д2Е. Для автоматической регулировки усиления используется отдельный каскад - усилитель постоянного тока (усилитель АРУ) па транзисторе Tj-e типа МП41. Управляющий сигнал на него поступает с детектора AM сигнала. Напряжение АРУ; снимаемое с нагрузки транзистора Ti-e усилителя АРУ, подводится к базам транзисторов Г1-1 усилителя ВЧ и Ti- усилителя ПЧ. БЛОК УСИЛИТЕЛЯ НЧ Четырехкаскадный усилитель низкой частоты (рис. 2.16) собран на пяти транзисторах Г3-1-Гз-з. Первый и второй каскады резистивные, работают на транзисторах Г3-1 и Г3-2 типа МП41. Предоконечный каскад усилителя НЧ (Гз-з) также выполнен на транзисторе типа МП41. В коллекторную цепь его включен согласующий трансформатор Трз-и со вторичных обмоток трансформатора напряжения, сдвинутые по фазе па 180°, подаются на транзисторы 7з-4 и Гз-5 оконечного каскада (усилителя мощности). Оконечный каскад собран на транзисторах типа П216Б по двухтактной схеме. В цепи эмиттеров оконечных транзисторов включен выходной трансформатор Грз-2, нагрузкой которого служит громкоговоритель типа ЗГД-28. Для коррекции частотной характеристики усилителя НЧ и уменьшения коэффициента нелинейных искажений два последних каскада усилителя охвачены частотнонезависимой отрицательной обратной связью. Напряжение обратной связи снимается со вторичной обмотки выходного трансформатора Грз-г и через резистор Rs-s подается в коллекторную цепь транзистора Гз-г. Коррекция частотной характеристики в области высоких звуковых частот осуществляется регулятором тембра R\-i9 и регулятором громкости с тонком-пенсацией. Режимы работы транзисторов всех каскадов указаны на рис. 2.17. КОНСТРУКЦИЯ и ДЕТАЛИ Кожух приемника выполнен из листовой стали. На боковых стенках имеются угольники, с помощью которых приемник крепится в автомобиле. Шкала и органы управления расположены на лицевой панели приемника.  TJUUUU Рис. 2.18. Схема расположения узлов и деталей на шасси приемника АТ-66. Левая малая ручка служит для включения питания и регулирования громкости, большая - регулятор тембра. Правая малая ручка служит для настройки приемника на принимаемую станцию, большая-для выключения системы АПЧ. Переключение диапазонов осуществляется с помощью кнопочного переключателя. Кнопки переключателя диапазонов служат также для фиксированной настройки приемника. Две первые справа кнопки относятся к диапазону ДВ, третья - СВ и последние две - к диапазону УКВ.  Рис. 2.19. Схема расположения узлов и деталей на печатной плате блока УКВ приемника АТ-66. В кожухе приемника размещено шасси приемника, на котором смонтированы блок СДВ-ПЧ, блок УКВ с механизмом настройки, усилитель НЧ. Схема )асположения узлов и деталей на шасси приемника показана на рис. 2.18. .Монтаж приемника выполнен на печатных платах, выполненных из фольги-рованного гетинакса (рис. 2.19-2.23). Механизм настройки приемника состоит из верньерно-шкального устройства, кнопок фиксированной настройки, переключателя диапазонов и блока ка- Z-1Z  kBj кС;.2. -0-/3 Земля KRi-i Рис. 2.20. Топографическая схе.ма печатной платы блока УКВ приемника АТ-66. тушек переменной индуктивности (КПИ). Для перестройки частоты в диапазонах ДВ и СВ применяются катушки индуктивности с ферритовыми сердечниками, а в диапазоне УКВ изменение индуктивности осуществляется с помощью алюминиевых сердечников. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 [45] 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 |
