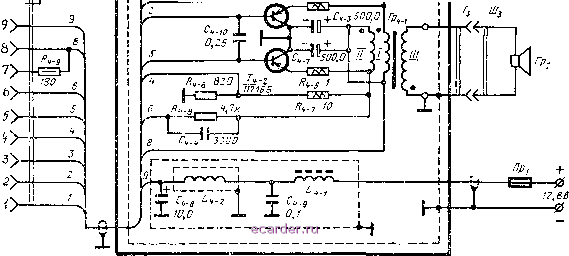

Слаботочка Книги Бмн УМНЧ R .1 f,7x H= -t А ,.; 820 \jfff R,. 1 Тч-1  Рис. 2.28. Принципиальная схема блока УМНЧ приемника Урал-авто . ние звуковой частоты с нагрузки детектора AM сигнала через фильтр С1-59, Ri-io, Ci-60 подается на колодку переключателя диапазона УКВ (провод 31), а затем (провод 32) - па регулятор громкости ?2-з2. С регулятора громкости сигнал звуковой частоты поступает на базу эмиттерного повторителя (транзистор Ti-e типа МП41) и с его выхода на вход усилителя НЧ (блок УНЧ-ПЧ-ЧМ). Для автоматической регулировки усиления тракта AM используется постоянная составляющая тока диода с помощью которой регулируются базовые токи транзисторов Ti-[ (усилитель ВЧ) и Т1-4 (первый каскад усилителя ПЧ). Питание базовых цепей транзисторов Ti-i, Т1-3, Т1-4 и 7 i-5 осуществляется от стабилизатора напряжения, собранного на стабилитроне Д1-2 типа 7ГЕ2А-С. БЛОК УКВ Блок УКВ (рис. 2.26) собран на транзисторах Г3-1, 7 з-2 и Г3-3. Входная цепь блока представляет собой неперестраиваемый щирокополосный контур, индуктивно связанный с антенной. Напряжение сигнала с емкостного делителя Сз-2, Сз-1 поступает на вход УВЧ. Усилитель ВЧ собран на транзисторе 7 з-1 типа ГТ313А, включенном по схеме с общей базой. В коллекторную цепь транзистора частично включен резонансный контур. Для защиты преобразователя частоты от перегрузок при сильных сигналах на входе блока параллельно этому контуру подключен диод Д3-1 типа Д18. Настройка усилителя ВЧ осуществляется с помощью катущки переменной индуктивности L3-3. Выходной сигнал с усилителя ВЧ через конденсатор связи С3-7 подводится к базе транзистора Г3-2 преобразователя частоты. В преобразователе частоты иримеиен транзистор типа ГТ313А. В коллекторную цепь транзистора Г3-2 включен контур L3-5, С3-11, настроенный па промежуточную частоту тракта ЧМ (10,7 Мгц). Напряжение сигнала с катушки связи (точки 3, 4) этого контура подается на вход блока УНЧ-ПЧ-ЧМ. Гетеродин блока УКВ собран па транзисторе Т3-3 типа ГТ322А. Перестройка частоты гетеродина осуществляется катушкой переменной индуктивности Z-3-4, с отвода которой напряжение гетеродина через разделительный конденсатор Сз-8 подается на эмиттер транзистора Г3-2 преобразователя частоты. Авто-подстройка частоты гетеродина осуществляется с помощью варикапа Д3-2 типа Д902. Начальное смещение па варикап Д3-2 подается со стабилитрона Д3-3 типа 7ГЕ2А-С. Управляющее напряжение системы АПЧ через резистор R-s поступает с частотного детектора (блок УНЧ-ПЧ-ЧМ). БЛОК УНЧ-ПЧ-ЧМ В блок УНЧ-ПЧ-ЧМ (рис. 2.27) входят: усилитель ПЧ-ЧМ, частотный детектор, усилитель НЧ переносного приемника и стабилизатор напряжения питания. Четырехкаскадпый усилитель ПЧ тракта ЧМ собран на транзисторах 7 2-ь Т2-2, T2-S и Т2-4 типа ГТ322Б, включенных по схеме с общим эмиттером. В коллекторные цепи транзисторов Г2-1, Т2-2 и Гг-з включены двухконтурньи фильтры промежуточной частоты ЧМ (ФПЧ-1, ФПЧ-2, ФПЧ-3) с автотрансформаторной связью. С коллекторной цепью транзистора Г2-4 связан фазовращающпй транс форматор симметричного дробного детектора, собранного на диодах Д2-1 и Д2-2 типа Д18. Напряжение звуковой частоты с частотного детектора через цепочку кор рекции предыскажений ?2-i8, С2-22 и резистор ?2-з9 подается на колодку переключателя диапазона УКВ и затем на резистор R2-32 регулятора громкости. Постоянная составляющая напряжения частотного детектора через фильтр R2-M, С2-23, С2-38 поступает в блок УКВ на диод Д3-2 системы АПЧ. Питание базовых цепей транзисторов Г2-1, Т2-2, Гг-з и Г2-4 осуществляется от стабилизатора напряжения, собранного на стабилитроне Д2-3 типа 7ГЕ2А-С. Питание эмиттерных цепей блока УКВ и усилителя ПЧ тракта ЧМ производится от стабилизатора напряжения, выполненного на кремниевом стабилитроне Д2-4 типа КС156А. При работе приемника в диапазонах ДВ, СВ или KB напряжение питания блока УКВ и усилителя ПЧ-ЧМ выключается. Трехкаскадный усилитель НЧ блока УНЧ-ПЧ-ЧМ собран на четырех транзисторах Г2-5, 72-б, Т2-7 и Г2-8 по трансформаторной схеме. Усилитель напряжения и фазоинверсный каскады работают на транзисторах Г2-5 и 7 2-в типа МП41 по схеме с непосредственной связью. Для обеспечения режимной и температурной стабилизации эти каскады охвачены отрицательной обратной связью по постоянному току. В коллекторную цепь транзистора Г2-в включен согласующий трансформатор 7 p2-i, со вторичной обмотки которого напряжения, сдвинутые по фазе на 80°, подаются на базы оконечных транзисторов Г2-7 и Г2-8 типа ГТ403Б. Выходной каскад усилителя НЧ выполнен по двухтактной схеме и работает в режиме класса АВ. Начальное напряжение смещения на базы оконечных транзисторов снимается с делителя ?2-29, 2-зо- В коллекторные цепн оконечных транзисторов Г2-7 и Г2-8 включен выходной трансформатор 7 р2-2, ко вторичной обмотке которого подключается либо громкоговоритель Fpi-i типа 0,5ГД-21, либо блок УМНЧ. При работе приемника как переносного усилитель НЧ охватывается отрицательной обратной связью, напряжение которой с обмотки выходного трансформатора Тр2-2 (провод 17) через переключатель рода работы Sj-j (провод 20) и цепочку С2-30. 2-26 подается на эмиттер транзистора 7 2-б. Регулировка тембра верхних звуковых частот осуществляется с помощью цепи С2-25, С2-зв> 2-3 . БЛОК УМНЧ Блок усилителя мощности низкой частоты размещен в стационарной кассете, которая закреплена в автомобиле и с помощью разъема Г-Ш соединяется с переносным приемником. В блоке УМНЧ, кроме усилителя мощности с выходным трансформатором, размещены фильтр питания приемника от борт-сети автомобиля и гнездо автомобильной антенны. Каскад усилителя мощности НЧ собран на транзисторах Г4-1 и Г4-2 типа П216Б по двухтактной схеме и работает в режиме класса АВ. Напряжение смещения на базу транзистора 74-i снимается с делителя напряжения ?4-2, 4-з, а на базу транзистора Г4-2 -с делителя ?4-в 4-7-Выходной трансформатор УМНЧ включен в цепи эмиттеров транзисторов Г4-1, Т4-2. Выходное напряжение фазоинверсного каскада (блок УНЧ-ПЧ-ЧМ) приложено между базой и эмиттером оконечных транзисторов, поэтому усилитель мощности работает по схеме с общим эмиттером. Ко вторичной обмотке выходного трансформатора Трц-\ через разъем Г3- Шз подсоединяется громкоговоритель Гр\ типа 2ГД-28 или 2ГД-19. При подключении переносного приемника к усилителю мощности громкоговоритель приемника выключается кнопкой В1-7, а питание приемника осуществляется от бортсети автомобиля. При соединении колодки переносного приемника ZZ/i с гнездом Г\ на входе усилителя НЧ включается делитель ?2-2i, 2-36, снижающий величину напряжения НЧ, подводимого к усилителю НЧ. Одновременно с этим параллельно кнопке включения подсвета щкалы подсоединяется резистор ?4-9, вследствие чего лампа Л\ при работе приемника в автомобиле включается независимо от кнопки Si. Режимы работы транзисторов приемника указаны на рис. 2.29, КОНСТРУКЦИЯ и ДЕТАЛИ Корпус приемника выполнен из ударопрочного полистирола. Шкала приемника, ручки управления и кнопки переключателя диапазонов размещены на верхней крышке корпуса. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 [50] 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 |
