,7 2,5 ,9 1,9 f,0 3,9 0 U,2

Til I / \ /Л

\2 0 U,5 3,g D ,2


ФСС-АМ




50-B0m<B 1,5-2,0мв ]гЩ


Ю-20НК8


150-200мкв > AjlCir- \ 2 я -- - -

ffi 0,15 ,i7 0 f,3 V З,*



Блок УМНЧ

Piic. 2.29. Режимы работы транзисторов по постоянному току и уровни напряжений сигнала в тракте усиления

приемника Урал-авто .

Значения уровня сигнала, отмеченные звездочкой ( ). измерены при постоянном напряжении на конденсаторе nnsi В кружках указаны напряжения, соответствующие автомобильному режиму?



в нижней крышке корпуса имеется отверстие, через которое колодка переносного приемника подключается к кассете, разментенной в автомобиле. С помон;ью ручки для переноса приемника производится его фиксация в кассете.

Вес блоки приемника установлены на раме-каркасе, который крепится к верхней крышке. Иа каркасе установлены платы блока КСДВ-ПЧ-АМ, блока УЙЧ-ПЧ-ЧМ с магш тной антенной и блок настройки, конструктивно объединенный с блоком УКВ. Блок настройки представляет собой спятеренный фер-ровариометр, с которым механически связан конденсатор переменной емкости. Вся эта система управ.чяется одной ручкой.

Иа плате УНЧ-ПЧ-.ЛМ закреплен громкоговоритель типа 0,5ГД-21. В нижней части шасси помещается кассета с элементами пита1шя. На кассете, устанавливаемой в автомобиле, размещен блок усилителя мощности (УМНЧ) с гнездами для подключения автомобильной антенны, бортсети и внешнего громкоговорителя.

Монтаж блоков КСДВ-ПЧ-АМ, УНЧ-ПЧ-ЧМ и усилителя мощности НЧ выполнен на печатных платах (рис. 2.30 и 2.31).

Магнитная антенна выполнена на ферритовом стержне марки 400НИ длиной 160 лш и диаметром 8 мм. Катушки контуров ПЧ тракта ДМ намотаны на трехсекционных каркасах и помещены в чашки из феррита марки 600НН диаметром 8,6 мм. Каждая катушка заключена в латунный экран. Настройка контуров осуществляется нодстроечными сердечниками из феррита марки 600НП длиной 12 мм и диаметром 2,8 .пм.

Катушки фильтров ПЧ тракта ЧМ намотаны иа гладких цилиндрических каркасах диаметром 6 мм. Кал<дая пара катушек фильтра ПЧ защищена латунным экраном. Настройка катушек осуществляется подстроенными сердечниками из феррита марки ЮОНИ длиной 12 мм и диаметром 2,8 мм.

Намоточные данные всех катушек контуров приведены в табл. 2.3. Распайка всех катушек контуров показана на рис. 2.32.

Трансформаторы НЧ Tp-i и Трз- переносного приемника по конструкции однотипны. Сердечники их собраны из пластин пермаллоя марки 50Н тина Ш5, толщина набора 10 мм.

Выходной трансформатор Tp-i усилителя мощности низкой частоты выполнен из пластин пермаллоя марки 50Н типа Ш9, толщина набора 18 мм.

Намоточные данные трансформаторов ИЧ Трг-ь Трг-г и Tpi- приведены в табл. 9.3 и 9.4.

В приемнике применены детали следующих типов: резистор ?2-i4 - типа СПЗ-1в; /?2-з2 -типа СПЗ-4в; /?2-зз - тина СПЗ-4а; /?2-2з, г-гэ, 2-з1. Нг-зо, Rt-s, 4-4, 4-5, /?4-7-проволочные; 2-34, /?2-28. Ra-h - типэ МЛТ-0,5; осталыш1е резисторы- типа ВС-0,125а; конденсаторы Ci-7, Ci-ai-щ, Cj-is, C.-2i-2i), Ci-(27-28),

С2-35. Ci-(4i 43), Cl-ei, Cl-69, Ci-5, C2-2, C2-4, C2-6, C2-8, C2-U, C2-I2, C2-17, C3-2,

C3-8, C3-11, C3-12 - типа KT-la, Ci-74, Ci-75 - тина K50-3, C3-1, C3-4, Сз-в, C3-7,

Сз-9, Сз-12, C3-I3, Сз-15, C3-18-типа КД-1. Ci.(3l 32), Ci-36, С[-(47 50), С1-53, С1-55,

Cl-59, Cl-eo, С2-1, С2-З, С2-7, Сг-О-Ю), C2-(13-15), С2-5, C2-(18-19), C2-(20-25). C2-(3I-32),

С2-З4, C2-(36-38), C3-3, C3-16, Сз-(19-21)1 Сз-23> C4-1, C4-4-ТИПЗ К10-7В, Ci-17,

Cl-20, Cl-(25 2e), Ci-(33 34), С-(87 39) - ТИПЭ КЛС-1, Ci-40, Cl-(44 46), Ci-51, 1-55-

типа ПМ-2, C4-(9 io) - тина МБМ, C3-5. C3-14 -типа КТ4-2, Ci-52, Ci-54,

Cl-(5V-5b), Cl-(62 e4), C-67, С2-]в, C2-20, C2-(26 30)> C2-33, C3-17, C4-3, C4-(7 8)-ТИПЗ K50-6.

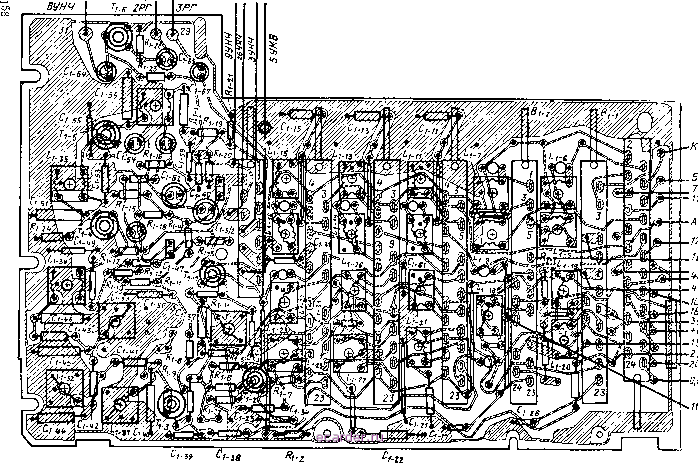

Рис. 2130. Топографическая схема печатной платы КСДВ-ПЧ-АМ приемника Урал-авто .
