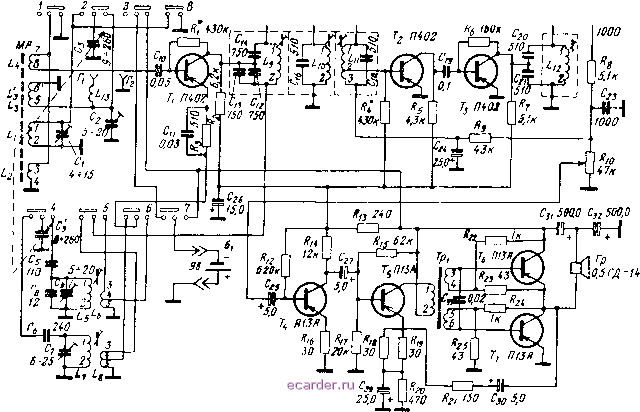

Слаботочка Книги 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 [59] 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ Радиоприемники Атмосфера и Атмосфера-2 (рис. 3.1 и 3.2) представляют собой супергетородины переносного типа, собранные на семи транзисторах. Принципиальные схемы обоих приемников одинаковы. Различие между ними состоит во внешнем оформлении и конструкции корпуса. Радиоприемники предназначены для приема передач радиовещательных станций с амплитудной модуляцией в диапазонах длинных и средних волн на внутреннюю магнитную антенну. Максимальная чувствительность: на длинных волнах......... 1,2 т1м на средних волнах........ . 0,6 тЫ Реальная чувствительность: на длинных волнах........ 2,0 м.в!м. на средних волнах......... 1,2 м,в1м. Избирательность по соседнему каналу: на длинных и средних волнах..... не менее 20 дб Ослабление сигнала зеркального канала: на длинных и средних волнах..... не менее 20 дб Промежуточная частота........ 465 кгц Действие АРУ; при изменении сигнала на входе приемника на 26 дб изменение сигнала на выходе приемника не более 12 дб Полоса воспроизводимых звуковых частот 450-3 000 гц Номинальная выходная мощность при коэффициенте нелинейных искажений тракта усиления приемника не более 10% 150 мет Источник питания: две батареи типа КБС-лО,5 Напряжение питания......... 9 в Ток потребляемый приемником при отсутствии сигнала на входе....... не более 15лго Работоспособность приемника сохраняется при снижении напряжения батареи питания ............... до 6,3 в Длительность работы приемника при средней громкости от одного комплекта батарей .............. 50 час Габаритные размеры: приемника Атмосфера ............. 220X160X70 мм приемника Атмосфера-2 ...... 217x163X73 лш Масса............... 1,4 /сг ПРИНЦИПИАЛЬНАЯ СХЕМА ВХОДНАЯ ЦЕПЬ Катушки входных контуров длинных и средних волн (Li, L3) и соответствующие катушки связи Li, L4 намотаны на ферритовом стержне встроенной магнитной антенны МА (рис. 3.3). Связь входных контуров с базой транзистора Ti преобразователя частоты - индуктивная. Число витков катушек связи Li и выбрано из условия обеспечения необходимой ширины полосы пропускания входной цепи (3-5 кгц) на низкочастотном конце диапазона, при этом на высокочастотном конце диапазона полоса пропускания составляет 20-30 кгц. Гакое построение входной цепи обеспечивает ослабление зеркального канала не менее 20 дб. Связь наружной антенны в приемнике Атмосфера-2 с входным контуром индуктивная, через антенную катушку Lis.  Рис. 3.3. Принципиальная схема приемников Атмосфера и Атмосфера-2 . Переключатель диапазонов установлен в положение СВ. Группы контактов t, 4. 5 и 7 относятся к клавише ДВ, остальные - к клавише СВ. ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ И ГЕТЕРОДИН Преобразователь частоты собран на транзисторе Ti типа П402 по схеме с совмещенным гетеродином. Гетеродин выполнен по схеме индуктивной трехточки. Число витков катушек связи La и Ls контуров гетеродина и число витков в местах отводов выбираются из условия получения устойчивой генерации во всем диапазоне. Оптимальное условие преобразования частоты во всем диапазоне выполняется при напряжении гетеродина на эмиттере транзистора Ti 90-150 мв. Напряжение сигнала со входного контура с помощью катупгки связи L2 или Li подается на базу транзистора Tt преобразователя частоты. Нагрузкой преобразовательного каскада является трехконтурный фильтр сосредоточенной селекции (ФСС), который обеспечивает избирательность приемника по соседнему каналу. Ширина полосы пропускания ФСС (примерно 8 кгц на уровне -6 дб) определяется величинами емкостей конденсаторов связи Cl5 и Ci7. Связь ФСС с транзистором Г) - емкостная, а с транзистором Т2 автотрансформаторная. Стабилизация режима работы транзистора Tt обеспечивается выбором величии сопротивлений резисторов Rt, R2 и Rs. Максимальная чувствительность приемника по промежуточной частоте с базы транзистора Ti составляет 5-7 мкв при выходном напряжении на нагрузке усилителя НЧ 375мв. УСИЛИТЕЛЬ ПЧ И ДЕТЕКТОР Двухкаскадный усилитель промежуточной частоты собран на транзисторах Т2 и Ts типа П402, включенных по схеме с общим эмиттером. Первый каскад усилителя ПЧ - апериодический с активной нагрузкой. Второй каскад усилителя ПЧ выполнен по резонансной схеме. Нагрузкой транзистора служит одноконтурный фильтр промежуточной частоты (ФПЧ) L12C20, C21 с полосой пропускания 35-50 кгц иа уровне -3 дб. Для устойчивой работы каскада контур ФПЧ включен в коллекторную цепь транзистора Ts через емкостной делитель С20. С21. Режимы работы транзисторов Т2 и Тз определяются резисторами и /?в> величины сопротивления которых подбираются при настройке усилителя ПЧ. Детектор сигнала Д1 выполнен на полупроводниковом диоде типа Д2В. После детектора включен П-образный фильтр C22R&C23, назначение которого выделить сигнал звуковой частоты. Нагрузкой детектора служит переменный резистор Р-.ц, с которого через разделительный конденсатор С25 напряжение звуковой частоты подается на базу транзистора первого каскада усилителя НЧ. Для автоматической регулировки усиления (АРУ) используется постояк-ная составляющая тока диода Д1. Напряжение АРУ снимается с нагрузки детектора Rio и через фильтр RgCzi подается на базу транзистора 72. УСИЛИТЕЛЬ НИЗКОЙ ЧАСТОТЫ Трехкаскадный усилитель НЧ выполнен на четырех транзисторах Ti, Ть, Те и 7\ типа ГПЗА. Первый каскад усилителя собран на транзисторе Ti по реостатной схеме, нагрузкой каскада служит резистор Ra. Режим работы транзистора Tt определяется величиной сопротивления резистора Ri2. Второй каскад усилителя НЧ собран иа транзисторе Ть, в коллекторную цепь которого включен согласующий трансформатор Tpi. С его вторичной обмотки напряжения, сдвинутые по фазе на 100°, подаются на базы транзисторов Те и Ti выходного каскада. Режим работы транзистора Ть определяется величинами сопротивлений резисторов 15, Rn и /?2о. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 [59] 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 |
