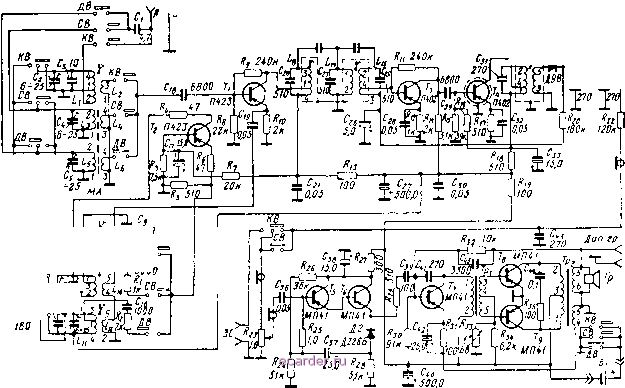

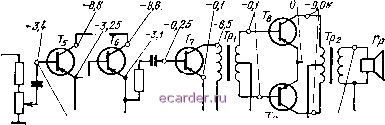

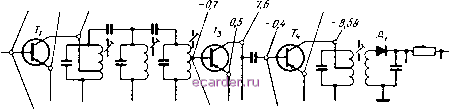

Слаботочка Книги  к С6a. 4h? 4h Рис. 1.10. Принципиальная схема приемника Иволга-66 . Переключатель диапазонов установлен в положение ДВ. Для автоматической регулировки усиления используется постоянная составляющая тока диода Д\. Напряжение АРУ снимается с детектора и подается через фильтр /гоСге на базу транзистора Гз первого каскада усилителя ПЧ. УСИЛИТЕЛЬ НИЗКОЙ ЧАСТОТЫ Трехкаскадный усилитель низкой частоты собран на пяти транзисторах типа МП41. Первый каскад выполнен по схеме сдвоенного эмиттерного повторителя с непосредственной связью на транзисторах Г5 и Ге. Для температурной стабилизации этого каскада в эмиттер транзистора Ге включен диод Дг типа Д226Б. Второй каскад усилителя НЧ собран на транзисторе Г?, в коллекторную цепь которого включен согласующий трансформатор Тр. С его вторичной обмотки напряжения, сдвинутые по фазе на 180°, подаются на базы транзисторов Гз и Гд выходного каскада. Выходной каскад собран по двухтактной схеме и работает в режиме класса АВ. Для температурной стабилизации рабочей точки транзисторов выход- 4,2 -1 -8,6 -0,25  -8.58 15г0мнв 0,9 1.2 мв -0,6  ISOZOOii 0,988 . {180 мВ) Рис. 1.11. Режимы работы транзисторов по постоянному току и уровни напряжения сигнала в тракте усиления приемника Иволга-66 . ного каскада используется терморезистор /?зз, с которого напряжение смещения подается на базы оконечных транзисторов. Два последних каскада охвачены глубокой отрицательной обратной связью. Благодаря большому входному сопротивлению усилителя НЧ на его вход может подключаться звукосниматель любого типа. PeHiHMbi работы транзисторов приемника указаны на рис. 1.11. КОНСТРУКЦИЯ и ДЕТАЛИ Футляр приемника деревянный. Его лицевая панель закрыта декоративной решеткой из ударопрочной пластмассы. Все органы управления приемником (клавишный переключатель диапазонов, ручки настройки и регулятора громкости) расположены на лицевой панели приемника. Шкала приемника проградуирована в метрах. На задней стороне шасси приемника имеются гнезда для подключения наружной антенны, провода заземления, внешнего источника питания и звукоснимателя. В футляре размешены громкоговоритель типа 1ГД-28 и шасси, на котором укреплены печатная плата, блок конденсаторов переменной емкости (КПЕ) и другие детали. Настройка приемника на частоту принимаемой радиостанции осуществляется с помощью двухсекционного блока КПЕ с воздушным диэлектриком емкостью 12-495 пф. Катушки входных контуров диапазонов ДВ и СВ намотаны на стержне из феррита марки 600НН длиной 160 мм и диаметром 8 мм. Катушки входных контуров и гетеродина диапазона KB намотаны на гладких цилиндрических Таблица 1.3 Намоточные данные контурных катушек приемника Иволга-66
