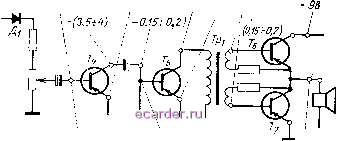

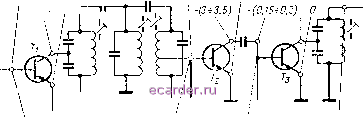

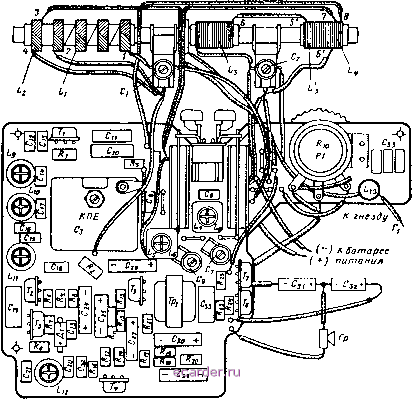

Слаботочка Книги Выходной каскад усилителя НЧ собран на транзисторах Те и А по двухтактной схеме без выходного траН1.форматора. Нагрузкой выходного каскада служит высокоомный громкоговоритель типа 0,5ГД-14 с сонротивлением звуковой катушки 28 ом. Два последних каскада усилителя НЧ охвачены частотнонезависимой от-риттательной обратной связью, напряже!ше которой снимается со звуковой ка-ryiuKH громкоговорителя и через цепочку Сзо. 21 подается на эмиттер транзистора Г5, что позволяет снизить коэффициент нелинейных искажений усили- -(0,5-0,6) -(0,UtO,5) -(2,5гЗ)1 I -(0,и0,15) О (3,5f)b  5t7 мхд 30-:-50мк8 0,8т 1мВ -(0,150,2) -0,0. -(7,Ш) -(4,0-4,3)  ZOtZSmB 100-1 SO М В -(3,%-гЧ,2)5 (375мВ) Рис. 3.4. Режимы работы транзисторов по постоянному току и уровни напряжения сигнала в тракте усиления приемников Атмосфера и Атмосфера-2 . теля НЧ. Подбор режима работы и температурная стабилизация выходного каскада осуществляются резисторами /?22, Ru и /?25. Для коррекции частотной характеристики усилителя НЧ в области верхних звуковых частот применен конденсатор С33. Батареи питания заблокированы двумя последовательно соединенными конденсаторами Csi и С32, создающими искусственную среднюю точку. Схема приемника Атмосфера не обеспечивает температурной стабилизации режимов работы всех транзисторов. Поэтому нормальная работоспособность его сохраняется в интервале температур от -f Ю до +30° С. Режимы работы транзисторов указаны на рис. 3.4. КОНСТРУКЦИЯ и ДЕТАЛИ Радиоприемник Атмосфера является одним из первых транзисторных приемников переносного типа, выпускавшихся серийно отечественной промышленностью. Конструкция приемника подчинена требованиям получить доста- Точно хорошие электроакустические параметры при возможно Малых габаритах и весе приемника Это достигнуто рациональным размещением узлов и деталей в приемнике. Корпус приемника Атмосфера выполнен из цветной ударопрочной пластмассы (сополимера), а приемника Атмосфера-2 - из черного пресспо-рошка; передняя стенка приемника Атмосфера-2 закрыта накладной пластмассовой решеткой. Задние крышки приемников крепятся к корпусу двумя  Рис. 3.5. Схема расположения узлов и деталей на печатной плате прием НИКОВ Атмосфера и Атмосфера-2 . винтами. Органы управления (лимб настройки, кнопочный переключатель п регулятор громкости) выведены на лицевую п верхнюю панели корпуса. Прозрачный лимб настройки одновременно служит защитой шкалы и стрелки. Шкалы проградуированы в мегагерцах. У радиоприемника Атмосфера-2 на левой боковой стороне корпуса имеются два гнезда для подключения внешней антенны (Fi) и провода заземления (А), а в задней крышке корпуса - закрытый люк для размещения батарей питания. Там же установлены блокировочные конденсаторы. В корпусе приемника размещены громкоговоритель и монтажная плата с деталями. Монтаж приемника выполнен на печатной плате, изготовленной из фольгировапного гетинакса. Схема расположения узлов и деталей на печатной плате показана на рис. 3.5. Настройка приемника на частоту принимаемой станции осуществляется с помощью двухсекционного блока конденсаторов переменной емкости (КПЕ) с воздушным диэлектриком, емкость конденсаторов изменяется в пределах 9-260 пф. Блок КПЕ имеет встроенное верньерное устройство, которое обеспечивает замедление 1 : 3. Переключатель диапазонов - кнопочного типа, имеет восемь групп контактов, на два положения. Магнитная антенна выполнена на ферритовом стержне марки 600НН (Ф-600) длиной 160 мм и диаметром 8 мм. Катушки входных контуров, размещенные на ферритовом стержне, намотаны на гильзах из прессшпана и пропитаны полистирольным лаком. Катушки контуров гетеродина намотаны в верхних трех секциях четырехсекцнонных полистнрольных каркасов, а катушки контуров ФСС и ПЧ - на трехсекционных каркасах, каждый из которых помещен в ферритовую чашку марки 600НН (Ф-600) диаметром 8,6 мм Настройка контуров гетеродинов и ПЧ осуществляется подстроенными сердечниками из феррита марки 600НН длиной 12 мм диаметром 2,8 мм. У приемника Атмосфера контуры ФСС помещены в один общий экран, а у приемника Атмосфера 2 каждая катушка контура заключена в отдельный экран. Намоточные данные катушек контуров радиоприемников приведены в табл. 3.1. Согласующий трансформатор Tpi усилителя НЧ собран на сердечнике из пластин пермаллоя марки 50Н типа Ш6, толщина набора 6 мм. Намоточные данные трансформатора Tpi указаны в табл. 9.3. Распайка выводов контурных катушек и трансформатора НЧ показана на рис. 3.6. Таблица 3.1 Намоточные данные контурных катушек приемников Атмосфера и .Атмосфера-2
