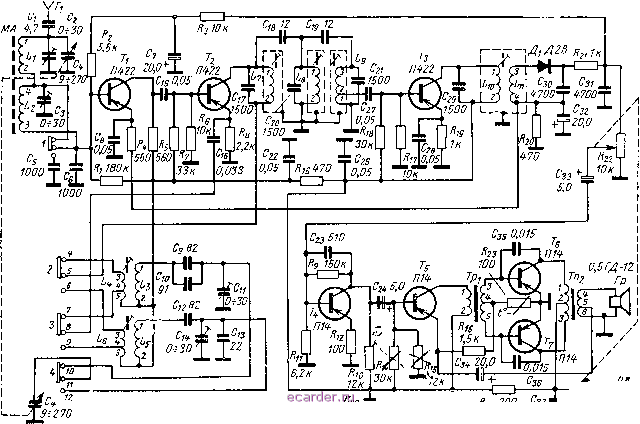

Слаботочка Книги АЛЬПИНИСТ , А Л Ь П И Н И С Т-2 , А Л Ь П И Н И С Т-3 (Выпуск 1964 г.) ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ Радиоприемники Альпинист (рис. 3.12), Альпинист-2 (рис. 3.13), Альпинист-3 (рис. 3.14) представляют собой супергетеродины переносного типа, собранные на 7 транзисторах. Принципиальные схемы приемников одинаковы. Различие между ними состоит во внешнем оформлении, конструкции корпуса и верньерно-шкального устройства. Радиоприемники предназначены для приема передач радиовещательных станций с амплитудной модуляцией в диапазонах длинных и средних волн на внутреннюю магнитную антенну. Максимальная чувствительность: на длинных волнах........ 700 мкв/м на средних волнах......... 400 мкв/м Реальная чувствительность: на длинных волнах........ 1,2 мв/м иа средних волнах......... 0,6 мв/м Избирательность по соседнему каналу: на длинных волнах........ не менее 36 дб на средних волнах......... не менее 30 дб Ослабление сигнала зеркального канала: на длинных и средних волнах..... не менее 30 дб Промежуточная частота........ 465 кгц Действие АРУ: при изменении сигнала на входе приемника на 26 дб изменение сигнала на выходе приемника......... не более 6 дб Полоса воспроизводимых звуковых частот 350-3 500 гц Номинальная выходная мощность при коэффициенте нелинейных искажений тракта усиления приемника не более 8% . . 150 мет Источник питания: две батареи типа КБС-л-0,5 Напряжение питания......... 9 е Ток, потребляемый приемником при отсутствии сигнала........... не более 6,0 ма Работоспособность приемника сохраняется при снижении напряжения батареи пи- тания.........., . . . до 5,6 б Длительность работы приемника при средней громкости........... 80-100 час Габаритные размеры......... 215x145x60 мм Масса.............. j 5 ПРИНЦИПИАЛЬНАЯ СХЕМА ВХОДНАЯ ЦЕПЬ Катушки входных контуров ii и L2 намотаны на ферритовом стержне встроенной магнитной антенны. При работе на длинных волнах катушки Li и 7.2 включаются последовательно, а на средних волнах катушка L2 замыкается накоротко (рис. 3.15). Связь входных контуров с базой транзистора Ti усилителя ВЧ -емкостная. На средних волнах емкостью связи служит конденсатор Се, а на длин- 7* 195  50,0 Рис. 3.15. Принципиальная схема приемников Альпинист , Альпинист-2 , Альпинист-о . Переключатель диапазонов установлен в положение СВ. ных волнах параллельно конденсатору Се подключается конденсатор Cs. Та кая схема входной цепи позволяет получить большое ослабление сигнала зеркального канала во всем диапазоне принимаемых частот и хорошее подавление побочных каналов приема. Наружная антенна к входной цепи подключается через конденсатор Ci. УСИЛИТЕЛЬ ВЧ Усилитель высокой частоты - апериодический, он собран на транзисторе Ti типа П422 с малой активной нагрузкой (Rs = 560 ом). Усилитель ВЧ усиливает принимаемый сигнал в 4-5 раз и обеспечивает устойчивую работу преобразователя частоты. Максимальная чувствительность приемника с базы транзистора Ti по промежуточной частоте составляет 2-5 мкв при выходном нанояжении на нагрузке усилителя НЧ 170 мв. ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ И ГЕТЕРОДИН Преобразователь частоты собран на транзисторе Тг типа П422 по схеме с совмещенным гетеродином. Гетеродин выполнен но схеме индуктивной трехточки. Оптимальное условие преобразования частоты в диапазоне частот выполняется при напряжении гетеродина на эмиттере транзистора Гг 90-120 мв. Нагрузкой преобразователя частоты является трехконтурный фильтр сосредоточенной селекции (ФСС), который обеспечивает избирательность приемника по соседнему каналу. Ширина полосы пропускания ФСС (5-6 кгц на уровне 6 дб) определяется величинами емкостей конденсаторов связи Cis и Cig. Сравнительно низкое эквивалентное сопротивление первого контура ФСС позволило непосредственно (без отвода) включить его в коллекторную цепь транзистора Т2 и тем самым упростить конструкцию катушки контура. Связь ФСС с каскадом усилителя ПЧ - автотрансформаторная. УСИЛИТЕЛЬ ПЧ И ДЕТЕКТОР Однокаскадный усилитель промежуточтюй частоты собран на транзисторе Тз типа П422 по резонансной схеме. Нагрузкой транзистора служит одноконтурный фильтр ПЧ 7.10 Cj9 с полосой пропускания 30-35 кгц на уровне -3 дб. Режим работы транзистора Тз определяется величинами сопротивлений резисторов Rn, Ris и Rt, Связь контура ПЧ с транзистором Тз и с детектором выбрана такой, чтобы обеспечить питание детектора от генератора тока, что позволяет получить малый коэффициент нелинейных искажений при слабых сигналах, подводимых к детектору. Детектор приемника собран на полупроводниковом диоде Д\ типа Д2В, Нагрузкой детектора служит переменный резистор R22, с которого через разделительный конденсатор Сзз напряжение звуковой частоты подается на базу первого каскада усилителя НЧ, Для автоматической регулировки усиления используется постоянная составляющая тока диода Дь с помощью которой регулируется базовый ток каскада усилителя ВЧ. УСИЛИТЕЛЬ НИЗКОЙ ЧАСТОТЫ Трехкаскадный усилитель низкой частоты собран на транзисторах Ti, Тъ, Те, T типа П14. Первый каскад усилителя НЧ собран на транзисторе Ti по реостатной схеме с активной нагрузкой {Rio). Режим работы транзистора Ti определяется величинами сопротивлений резисторов Re и Ra. Второй каскад усилителя НЧ собран на транзисторе Т, включенном по схеме с общим эмиттером. В коллекторную цепь транзистора включен согласующий трансформатор Tpi. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 [64] 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 |
