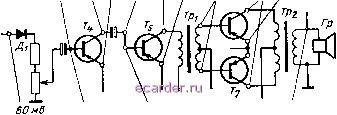

Слаботочка Книги Выходной каскад усилителя НЧ собран на транзисторах Те и Tj по двухтактной схеме и работает в режиме усиления класса АВ. Два последних каскада усилителя НЧ охвачены частотнонезависимой отрицательной обратной связью, напряжение которой снимается с отвода вторичной обмотки выходного трансформатора Трг и через конденсатор Си подается в цепь эмиттера транзистора Т. Начальное напряжение смещения иа -0,6 -7 -0,5 -7,5 -1,6 -1,7   -0,9 -7,5 -0,вв
 5 ыкв 810 мкв WOfOOOMKB -0,2 -3,7 -0,1 -1,6 -8,5 -1,5 1,0,05 -OS О Тв  56 мв ЗОЮОмВ 0,98 в (170мв) Рис. 3.16. Режимы работы по постоянному току транзисторов и уровни напряжения сигнала в тракте усиления приемников Альгшнист , Альпинист-2 , Альпинист-3 . базы транзисторов Тц и Г? выходного каскада снимается с делителя {R\5, R23), включенного в цепи эмиттера транзистора Т, что позволяет получить малый ток покоя. Для температурной стабилизации выходного каскада служит терморезистор типа ММТ-13 {Rzs). Все каскады приемника имеют температурную и режимную стабилизацию, что обеспечивает надежную работу приемника в интервале температур от -10 до +40° С. ежимы работы транзисторов указаны на рис. 3.16. КОНСТРУКЦИЯ и ДЕТАЛИ Корпуса радиоприемников выполнены из цветной ударопрочной пластмассы. Задняя крышка приемника крепится к корпусу двумя винтами. В корпусе имеется отсек от батарей, который закрывается крышкой. Органы управления (ручка настройки приемника и ручка регулятора громкости с выключателем питания) расположены на передней панели около шкалы, а гнездо для подключения наружной антенны Г, - на задней стенке. Приемник имеет горизонтальную шкалу, проградуированную в сотнях метров. На лицевой панели корпуса укреплен громкоговоритель, а на задней крышке - монтажная плата. Монтаж приемника выполнен на печатной плате, изготовленной из фольгированного гетинакса. Схема расположения узлов и деталей на печатной плате показана на рис, 3.17. В приемнике применен громкоговоритель типа 0,5ГД-12. Настройка приемника Альпинист на частоту принимаемой радиостанции осуществляется с помощью двухсекционного блока конденсаторов неременной емкости с воздущным диэлектриком емкостью 9-270 пф, а приемников Альпинист-2 и Альнинист-3 блоком КПЕ емкостью 9-280 Переключатель диапазонов движкового типа имеет четыре группы контактов, на два положения. Магнитная антенна приемника выполнена на стержне из феррита марки 600НН (Ф-600) длиной 160 мм и диаметром 8 мм. На стержне намотаны ка-тущки входных контуров диапазонов ДВ и СВ. Катушки контуров гетеродина намотаны на четырехсекцнонных открытых каркасах в верхних трех секциях. Катушки контуров ФСС и фильтра ПЧ намотаны на трехсекционных каркасах, каждый из которых помещен в ферритовые чашки из материала марки 600НН, Каждая катушка заключена в алюминиевый экран. Настройка контуров осуществляется нодстроечными сердечниками из cjieppHTa марки 600НН, Намоточные данные контурных катушек приемника приведены в табл. 3,3. Трансформаторы Tpi и Тр2 усилителя НЧ приемника но конструкции однотипны. Сердечники трансформаторов собраны из пластин электротехнической стали марки ЭЗЮ типа Ш6, толщина набора 6 мм. Намоточные данные трансформаторов Tpi и Тр2 приведены в табл. 9.3 и 9,4, Распайка выводов всех контурных катушек и трансформаторов показана на рис. 3.18. Кинематическая схема верньерного устройства изображена на рис. 3.19. Таблица 3.3 Намоточные данные контурных катушек приемника Альпинист
В приемнике применены детали следующих тигюв: резистор /?22 - типа СПЗ-4в, /?2з-типа ММТ-13, остальные резисторы-типа УЛМ-0,12; конденсаторы Сг, Сз, Сц, - проволочные подстроечные, Сь Сэ, Сю, Ci2, Ci3, С,8, Ci9-типа KT-la, Съ, Се, Сп, С20, С21, Саз, Сгэ - типа ПМ-1, Сз. С,5. С,6. С22, Саг Сгт, С28 -типа МБМ Сзо. С31, С35, Сзе -типа БМ-2, С Сгь Сго, Сз2, Сзз. Сз4 -типа ЭМ, С37 - типа К50-3, С4 - блок КПЕ. ж гнезду тгрулс-мои амтемны  К гро/икоеоВорителл - К плюсу батареи питан ил Рие. 3.17. Схема расположения узлов и деталей на печатной плате приемника Альпинист . 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 [65] 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 |
