Cs 5,1

SrZtO

3r10

1500

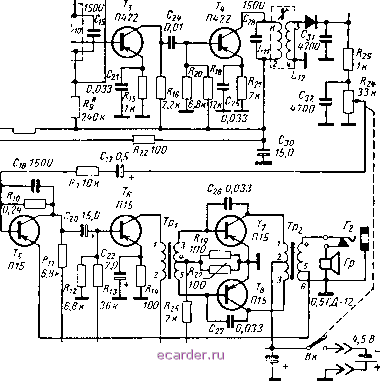

Рис. 3.21. Принципиальная схема приемника Космонавт

Переключатель диапазонов установлен в положение ДВ.


100,0



тивной нагрузкой (Rte). Второй каскад усилителя ПЧ собран на транзисторе 7*4 по резонансной схеме, в коллекторную цепь транзистора включен широкополосный контур /-иСгз с полосой пропускания 315-40 кгц на уровне -3 дб. Детектор выполнен на полупроводниковом диоде Да типа Д2Б. Нагрузкой детектора служит переменный резистор Rzi, с которого через разделительный конденсатор С12 и резистор /?7 напряжение звуковой частоты подается на базу первого каскада усилителя НЧ. Для автоматической регулировки усиления используется постоянная составляющая тока диода Дь которая снимается с нагрузки детектора R21 и через фильтр R23 С19 подводится к базе транзистора первого каскада усилителя ПЧ и через дополнительный фильтр Rs Сц Ri - к базе транзистора усилителя ВЧ.

УСИЛИТЕЛЬ НИЗКОЙ ЧАСТОТЫ

Трехкаскадный усилитель низкой частоты собран на транзисторах Ts, Те, Tj и Tg типа П15. Первый каскад усилителя НЧ выполнен по реостатной схеме с активной нагрузкой {Rn). Для устранения возможности самовозбуждения на низких частотах при нижнем положении движка регулятора громкости в базовую цепь транзистора включен резистор Rj. Второй каскад усилителя НЧ собран на транзисторе Те, в коллекторную цепь которого включен согласующий трансформатор Tpi.

Выходной каскад выполнен по двухтактной схеме и работает в режиме усиления класса АВ. Для согласования выходных сопротивлений транзисто-

-0,в -3 0,55-1,1- -1,23


eO-tWOMxe 0,в-1,2мв

if


300 мв томв 150 мв

0,95 в {175 мв)

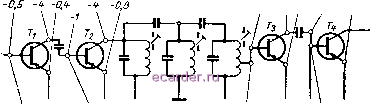

Рис. 3.22. Режимы работы транзисторов по постоянному току и уровни напряжения сигнала в тракте усиления приемника Космонавт .

ров 7*7 и Гз с сопротивлением громкоговорителя типа 0,5ГД-12 применен выходной трансформатор Tpz. Температурная стабилизация вьгходного каскада усилителя НЧ обеспечивается терморезистором Rzi пша M.IT-B. Для коррекции частотной характеристики и устранения влияния фтазопого сдвига на верхних звуковых частотах в усилителе применены коррсктирук.)Щие конденсаторы Cis. Сгп и С27. Чтобы уменьшить коэффициент нелинейных искажений,



увеличить входное сопротивление усилителя НЧ, а также улучшить его частотную характеристику, все три каскада охвачены сильной отрицательной обратной связью глубиной 12-16 дб.

Напряжение обратной связи снимается с отвода вторичной обмотки выходного трансформатора и подается в эмиттерную цепь транзистора fs первого каскада усилителя НЧ. Большое входное сопротивление усилителя НЧ (50-60 ком) позволило повысить коэффициент передачи детектора и уменьшить коэффициент нелинейных искажений.

Для устойчивой работы приемника в цепях питания включены развязывающие фильтры /?22 Сзо и Rn С23. Все каскады приемника имеют режимную и температурную стабилизацию, что обеспечивает надежность работы приемника в интервале температур от -10 до +40° С. Режимы работы транзисторов указаны на рис. ,3.22. В приемнике предусмотрена возможность подключения малогабаритного телефона типа ТМ-2М. При подключении телефона громкоговоритель автоматически отключается.

КОНСТРУКЦИЯ и ДЕТАЛИ

Конструкция приемника подчинена требованиям получить хорошие электроакустические параметры при малых габаритах и весе. Корпус приемника выполнен из цветной ударопрочной пластмассы. В конструкцию приемника входит съемная металлическая опора.

На передней стенке корпуса приемника расположена шкала, проградуиро-ванная в метрах. Органы управления (ручка настройки, переключатель диапа-зопов и регулятор громкости с выключателем) расположены на боковых стенках. На левой боковой стороне корпуса имеются гнезда для подключения наружной антенны (Г,) и телефона (Гг)- В задней части корпуса имеется закрывающийся отсек для размещения источника питания. Когда приемник используется как переносный, металлическую опору снимают, а приемник помещают в кожаный футляр или прикрепляют к нему плечевой ремень.

В приемнике применен громкоговоритель типа 0,5ГД-12. Монтаж приемника выполнен на печатной плате, изготовленной из фольгированного гетинакса. Схема расположения узлов и деталей на печатной плате показана на рис. 3.23. Настройка приемника на принимаемую радиостанцию осуществляется двухсекционным блоком конденсаторов переменной емкости типа КПЕ-5 с твердым диэлектриком емкостью 5-240 пф. Переключатель диапазонов продольно-движкового типа имеет четыре группы контактов, на два положения.

Магнитная антенна выполнена на ферритовом стержне марки 600НН длиной 160 мм и диаметром 8 мм. На стержне размещены катушки входных контуров L] и Z.2 и катушка связи Ц. Катушки контуров гетеродина намотаны на четырехсекционных открытых каркасах. Катушки контуров ФСС и ФПЧ намотаны на грехсекционных каркасах, каждый из которых помещен в ферритовые чашки марки 600НН диаметром 8,6 мм. Катушки контуров ПЧ и ФСС заключены в латунные экраны. Контуры настраивают сердечниками из материала 600НН длиной 12 мм и диаметром 2,8 мм.

Намоточные данные контурных катушек ириелшика приведены в табл. 3.4. Трансформаторы усилителя НЧ (Tpi и Тр) собраны на сердечниках из пластин электротехнической стали марки ЭЗЮ (ХВП) типа Ш6, толщина набора 12 мм. Намоточные данные трансформаторов приемника Tpi и Трг приведены в табл. 9.3 и 9.4.

Распайка выводов всех контурных катушек и трансформаторов приведена на рис. 3.24. Кинематическая схема верньерного устройства изображена на рис. 3.25.

В приемнике применены детали следующих типов:

резистор R24 - типа СПЗ-4в, Rzi - типа ММТ-13, остальные резисторы - типа УЛМ-012;

конденсаторы Ci, С2, Сз, Cs, Cie. С17 - типа КТ-1а, Се, С13, Си, Cis, Cis, С28 -типа ПМ-1, Cs, С9, Сю, Си, Сз), С24, С25, Сге, С27, Сзь С32 -типа БМ-2, Ci2, С19, С20. Сгг, Сгз -типа ЭМ, Сэ -типэ КЭО-100-8. С4 - блок КПЕ-5.
