каркасах. Подстройка их осуществляется с помощью сердечников из феррита марки ЮОВЧ. Катушки контуров гетеродина ДВ и СВ и контуров ПЧ по конструкции такие же, как у приемника Нарочь .

Намоточные данные катушек контуров приведены в табл. 1.3, а трансформаторов НЧ - в табл. 9.3-9.6.

В приемнике применены детали следующих типов:

резистор R23 - типа СП-1, R33 - ММТ-13, остальные резисторы - типа УЛМ-0,12;

конденсаторы С], Сз, С]2, Си, С,4, Сгг, С24, C31, С34, С35, С4ь С45 - типа КТ-1а, С2, С4, Cs, Се, Сц, С,5 -типа КПК-МП, Се - блок КПЕ, Сд, Сю, Cie, С20, Сгз, С25 -типа ПМ-1, С7 - типа БМ-2, С19, С2ь С23, С30, С32, С36, С44 - типа МБМ, С,8, С29, С43 -типа КД-2а, С , Сге, С33, С37, С38, С39, С42 -типа ЭМ, С27, С40 -типа К50-3-12-500.

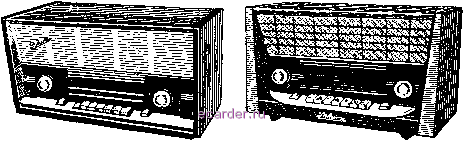

Рис. 1.12.

РОДИН А-60 и Р О Д И Н А-60М1 (Выпуск 1961 г.)

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Радиоприемники Родипа-60 и Родина-60М1 (рис. 1.12) представляют собой супергетеродины настольного типа, собранные на десяти транзисторах.

Радиоприемники предназначены для приема передач радиовещательных станщ1Й в диапазонах длинных, средних и коротких волн на наружную антенну. Диапазон коротких волн разделен на три поддиапазона:

KB I 24,8-31,9 м (12,1-9,4 Мгц);

KB II 40-57,7 м (7,5-5,2 Мгц);

КБ III 56,6-76 м (5,4-3,95 Мгц).

Максимальная чувствительность: на длинных и средних волнах .... 30 мкв на коротких волнах........ 20 мкв

Реальная чувствительность:

на длинных волнах........ 60 мкв

на средних волнах........ 40 мкв

на коротких волнах........ 30 мкв

Избирательность по соседнему каналу . . не менее 36 дб

Ослабление сигнала зеркального канала:

иа длинных волнах........не менее 36 дб

на средних волнах........не менее 30 дб

на коротких волнах........не менее 14 дб

Промежуточная частота........ 465 кгц

Действие АРУ:

при изменении сигнала на входе приемника на 40 дб изменение сигнала на выходе приемника.........не более 6 дб

Полоса воспроизводимых звуковых частот:

при приеме радиостанций...... 100-4000 гц

при воспроизведении грамзаписи . . . 100-7000 гц

Номинальная выходная мощность при коэффициенте нелинейных искажений всего

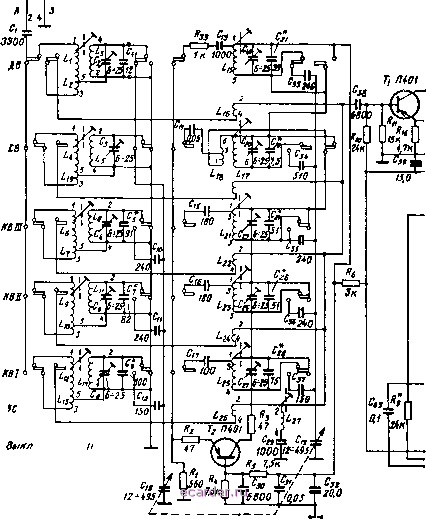

Рис. 1.13. Принципиальные схемы приемника Переключатель диапазонов установлен в положение ДВ. Схема радиолы отличается
