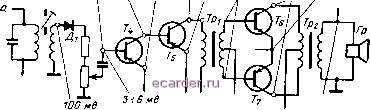

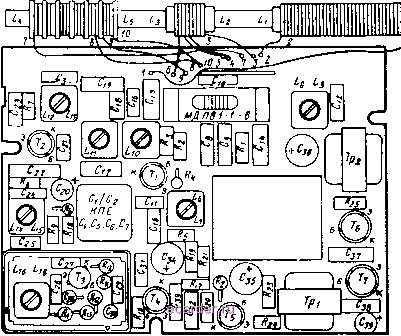

Слаботочка Книги Наружная антенна к входным контурам подключается через конденсатор связи Сз. ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ И ГЕТЕРОДИН Преобразователь частоты собран на транзисторе Г типа ГТ309А но схеме с совмещенным гетеродином. Гетеродин работает но схеме индуктивной трехточки. Напряжение гетеродина подается на эмиттер, а напряжение входного сигнала - на базу транзистора 7i. Оптимальное условие преобразования частоты выполняется при напряжепии гетеродина на эмиттере транзистора Гь равном 80-120 мв. Для устранения паразитных колебаний коллекторную и эмиттерную части катушек отдаляют одну от другой (они наматываются на противоположных копнах контурной катушки). Нагрузкой преобразователя частоты служит двухконтурный полосовой фильтр (ФПЧ) с полосой пропускания 8-9 кгц на уровне 6 дб. Полосовой фильтр с коллектором преобразователя Ту имеет автотрансформаторную связь, а с базой первого каскада усилителя ПЧ - слабую трансформаторную связь. Это позволяет обеспечить высокую избирательность приемника по соседнему каналу. Максимальная чувствительность приемника по промежуточной частоте с базы транзистора Ti 1-3 мкв при выходном напряжении на нагрузке усилителя НЧ 225 мв (при измерении контур L10C15 должен быть расстроен, т. е. его подстроечный сердечник вывернут). УСИЛИТЕЛЬ ПЧ И ДЕТЕКТОР Двухкаскадный усилитель промежуточной частоты собран на транзисторах Гг и Гз типа ГТ309 (Г или Е). Усилитель выполнен по резонансной схеме с нейтрализацией. Нейтрализация действия внутренней обратной связи транзисторов в первом и втором каскадах осуществляется с помощью конденсаторов С21 и С26. Полоса пропускания первого каскада усилителя ПЧ 15-20 кгц, второго - 35-40 кгц на уровне -3 дб. Детектор приемника выполнен на диоде Д1 типа Д9В. Нагрузкой детектора служит переменный резистор R\e. Для автоматической регулировки усиления используется постоянная составляющая тока диода Ди с помощью которой регулируется базовый ток транзистора Гг. Напряжение АРУ снимается с нагрузки детектора Rie и через резистор 10 подается в базовую цепь транзистора Гг. УСИЛИТЕЛЬ НИЗКОЙ ЧАСТОТЫ Трехкаскадный усилитель низкой частоты собран на транзисторах Г4, Г5, Гб и Г7. Первый и второй каскады усилителя собраны на транзисторах ГТ108В по схеме с непосредствеи1юй связью. Смещение на базу первого каскада через резистор Rn подается из эмиттерной цепи транзистора Г5 второго каскада; таким образом осуществляется отрицательная обратная связь по постоянному току между этими двумя каскадами. При повышении температуры ток коллектора транзистора Г4. возрастает, а напряжение на базе транзистора Ге уменьшается, а так как напряжение смещения на базу транзистора Г4 снимается с резисторов A,22, R23, через которые протекает эмиттерный ток транзистора Г5, то напряжение на базе транзистора Г4 уменьшается. Напряжение смещеШ1Я на базы транзисторов выходного каскада снимается с резистора R23. В коллекторную цепь транзистора Г5 включен согласующий трансформатор Гр,. Выходной каскад усилителя НЧ собран на двух транзисторах Ге и Г? типа МП41 по двухтактной схеме и работает в режиме усиления класса АВ. Для согласования выходного каскада НЧ с громкоговорителем типа 0,25ГД-1РРЗ применен выходной трансформатор Тр2. Два последних каскада усилителя НЧ охвачены частотно-независимой отрицательной обратной связью, напряжение которой со вторичной обмотки выходного трансформатора через резистор Rn и конденсатор С39 подается на эмиттер транзистора Т. -1,3 -6,0 -1,2  -0,7 -5,5 -0,5 -1,2 -7,7 -1,06   1-3 мкд ZOi-30 мнв 500-гбООмив -0,3 -/,❖ -0,15-8,8-1,2 -0,15 -J -0,16  0,71 в (225мВ) Рис. 3.29. Режимы работы транзисторов по постоянному току и уровни напряжения сигнала в тракте усиления приемника Рига-301 . Для коррекции частотной характеристики усилителя НЧ в области верхних звуковых частот применены конденсаторы С33, С37, С38. Для повышения устойчгшости работы приемника в цепях питания вклю-чеп1,1 развязывающие фильтры RbC\f, и RuCi. Все каскады имеют режимную и температурную стабилизацию, что обеспечивает иадежпость работы приемника в интервале температур от -10 до 4-45° С. Режимы работы транзисторов указаны иа рис. 3.29 В приемнике предусмотрена возможность подключения малогабаритного телефона ТМ-4. При подключении телефона громкоговоритель автоматически отключается. КОНСТРУКЦИЯ и ДЕТАЛИ Корпус приемников выполнен из цветного ударопрочного полистирола. Шкалы ириемпиков горизонтальные, проградуированы в сотнях килогерц. Органы управления (ручка настройки и регулятор громкости с выключателем иитапия) приемника Рига-301Б расположены на верхней панели корпуса, а приемника Рига-301 А - па боковых стенках (ручка настройки - справа, регулятора громкости - слева). Гнезда для подключения телефона Гг VI внешней аитегшы Г] расположены па боковых степках. Переключатель диа-пазогюв типа ДЩПВ-1-1-6 расположен па задней крышке. В задней крышке имеется люк для установки батарей питания. Приемник Рига-301А снабжен кассетой для размещения шести элементов типа 316, а Рига-301Б - контакт- ной пластиной для подключения двух батарей КБС-л-0,5. Монтаж приемника выполнен на печатной плате, изготовленной из фольгированного гетннакса. Схема расположения узлов и деталей на печатной плате показана на рис. 3.30. Настройка приемника па при1П1маемую радиостанцию осуществляется с помощью 6jH)Ka конденсаторов неременной емкости типа КПТМ-1 с твердым диэлектриком емкостью 6-260 пф.  Рис. 3.30. Схема расположения узлов и деталей на печатной плате приемника Рига-301 . Магнитная антенна диапазонов ДВ и СВ выполнена на стержне длиной 140 мм и диаметром 8 мм из феррита марки 600НН. Чтобы повысить устойчивость работы усилительного тракта, избежать паразитной генерации даже при установке в приемник всех транзисторов с верхними пределами усилительных параметров, второй каскад усилителя ПЧ и схема детектора смонтированы на отдельной печатной плате и заключены в экран с поддоном. Гетеродинные катушки длинных и средних волн намотаны на четырехсекцнонных каркасах с подстроенными сердечниками из феррита марки 600НН. Катушки контуров ПЧ и фильтра ПЧ намотаны на трехсекционных каркасах и помещены в ферритовые чашки из материала марки 600НН диаметром 8,6 мм. Намоточные данные катушек приведены в табл. 3.5. Трансформаторы усилителя НЧ (Tpi и Tpi) по конструкции однотипны и собраны на сердечниках из пластин пермаллоя марки 50Н типа Ш5, толщина набора 6 мм. У обоих трансформаторов первичные обмотки размещены между вторичными обмотками. Намоточные данные трансформаторов Тр\ и Грг приведены Б табл. 9.3 и 9.4. Распайка выводов всех контурных катушек и трансформа- 9999999994 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 [70] 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 |
