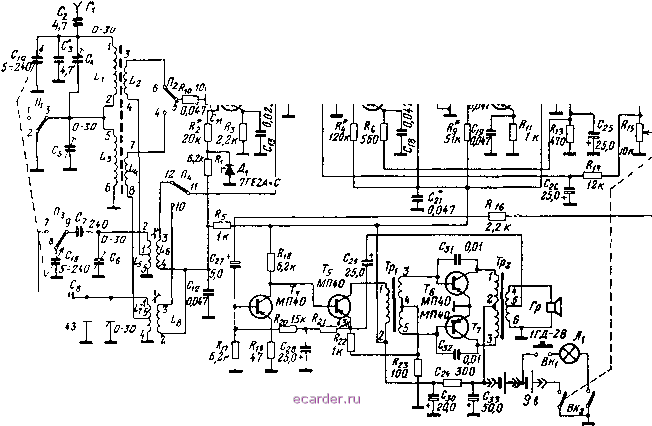

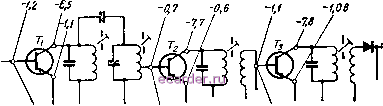

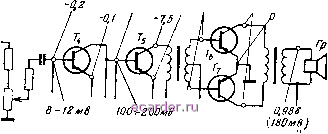

Слаботочка Книги Работоспособность приемника сохраняется при снижении напряжения батареи питания .............. ТО 4.5 я Длительность работы приемника при средней громкости от одного комплекта батареи .............. 100 час Габаритные размеры......... 255x155x65 Масса.............. 1,5 кг ПРИНЦИПИАЛЬНАЯ СХЕМА ВХОДНАЯ ЦЕПЬ Катушки входных контуров средних и длинных волн (L, и Ls) и соответствующие им катушки связи (L2, L4) намотаны на ферритовом стержне встроенной магнитной антенны МА (рис. 3.34). При работе на длинных волнах катушки Ц и Ц включаются последовательно, а на средних волнах катушка Ц замыкается накоротко. Связь входных контуров с базой транзистора Т\ преобразователя частоты индуктивная. Наружная антенна к входному контуру подключается через конденсатор связи Сг. ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ И ГЕТЕРОДИН Преобразователь частоты собран на транзисторе Ti типа ГТ309В по схеме с совмещенным гетеродином. Гетеродин собран по схеме индуктивной трехточки. Оптимальное условие преобразования частоты выполняется при напряжении гетеродина на эмиттере транзистора Г] 80-120 мв. Напряжение гетеродина и сигнала с входного контура с помощью катушки связи L2 или L4 подается на базу транзистора Т\. Нагрузкой преобразовательного каскада является двухконтурный полосовой фильтр. Полоса пропускания по ПЧ 6-8 кгц на уровне -6 дб. Связь полосового фильтра с первым каскадом усилителя ПЧ автотрансформаторная. Для повышения стабильности работы гетеродина при снижении напряжения пита1шя в цепь базы транзистора Г, включен стабилитрон Д\ типа 7ГЕ2А-С. Он обеспечивает опорное напряжение 1,4+0,1 в при разряде батареи питания на 30%, т. е. до 6,3 в. Режим работы транзистора Т\ определяется величинами сопротивлений резисторов Ri, R2 и R3. Максимальная чувствительность приемника по промежуточной частоте с базы транзистора Т\ 2-5 мкв при выходном напряжении на нагрузке усилителя НЧ 180 мв. УСИЛИТЕЛЬ ПЧ И ДЕТЕКТОР Двухкаскадный усилитель промежуточной частоты собран на транзисторах Гг и Гз типа ГТ309В, включенных по схеме с общим эмиттером. Первый каскад усилителя ПЧ собран на транзисторе Гг, в коллекторную цепь которого включен одноконтурный фильтр ПЧ /.цС,?, зашунтированный резистором Ri для расширения полосы пропускания до 12-16 кгц. Второй каскад усилителя ПЧ собран на транзисторе Гз, в коллекторную цепь которого включен одноконтурный фильтр ПЧ L13C22 с полосой пропускания 30-40 кгц на уровне -3 дб. lift) сч 4КЛ ll- h \}iJr)/Sffo - Ь  Рис. 3.34. Принципиаль.чая схема приемника Риала . Переключатель диапазонов установлен в положение СВ. Детектор сигнала приемника выполнен на диоде Дг типа Д2В. Нагрузкой детектора служит неременный резистор Ri, с которого через резистор Rie и разделительный конденсатор Сг? напряжение звуковой частоты подается на базу первого каскада усилителя НЧ. Для автоматической регулировки усиления используется постоянная составляющая тока диода Дг, с помощью которой регулируется базовый ток транзистора Гг первого каскада усилителя. Напряжение АРУ снимается с нагрузки детектора Д1 и через резистор Ru подается на базу транзистора Гг. УСИЛИТЕЛЬ НИЗКОЙ ЧАСТОТЫ Трехкаскадный усилитель низкой частоты собран на транзисторах Г4, Гб, Гб и Т, типа МП40. Первый и второй каскады усилителя низкой частоты выполнены по схеме с непосредственной связью. Смещение па базу первого каскада усилителя НЧ транзистора Г4 подается с делителя, включенного в эмиттерной цепи транзистора второго каскада Гб. Благодаря этому осуществляется отрицательная обратная связь по постоянному току между этими каскадами. В коллекторную цень транзистора Гб включен согласующий трансформатор Три со вторичной обмотки которого напряжения, сдвинутые по фазе а 180°, подаются на базы транзисторов Гб и Г? выходного каскада.  20 50 мкв 600800мкв -12 -1,4 -0,1 -96  Рис. 3.35. Режимы работы транзисторов по постоянному току и уровни напряжения СИ! нала в тракте усиления приемника Гнала . Выходной каскад усилителя НЧ собран на двухтактной схеме и работает в режиме АВ. Громкоговоритель - типа 1ГД-28. Два последних каскада усилителя НЧ охвачены частотнонезависимой глубокой отрицательной обратной связью, напряжение которой снимается с отвода вторичной обмотки выходного трансформатора Грг и подается через конденсатор Сгэ на эмиттер транзистора Гб. Напряжение смещения па базы транзисторов Ге и T выходного каскада снимается с резистора R23, включенного в цепь эмиттера транзистора 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 [72] 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 |
