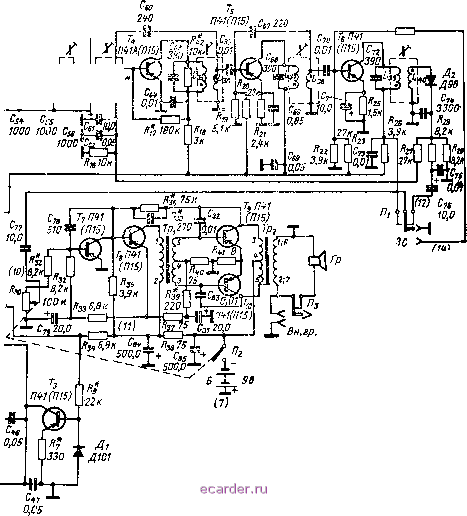

Рис. 3.41. Принципиальная схема npneNuinKOB Переключатель диапазонов



Cs7 Css Cgg 11 9,1 1Z

Ri 390K


Спидола и ВЭФ-Спидола-10 .

установлен в положение ДВ. Цифры (1), (2) ... (14) указывают точки соединений платы ПЧ-НЧ со схемой.



ПРИНЦИПИАЛЬНАЯ СХЕМА

ВХОДНЫЕ ЦЕПИ

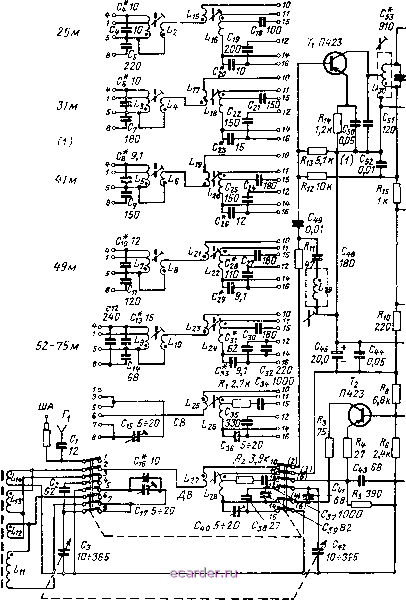

Кагушкн входных контуров длинных и средних волн и соответствующие им катушки связи намотаны на ферритовом стержне магнитной антенны МА (рис. 3.41).

При работе приемника на диапазоне ДВ катушки Lu и L13 включаются последовательно, а связь с базой транзистора преобразователя частоты Ti осуществляется через катушку Lh.

При работе в диаиазоне СВ индуктивностью контура является катушка Lii, а катушкой связи L12, при этом катушки Ln и L14 замкнуты накоротко. Катушки входных контуров диапазона КВ Ly, L3, L5, Lu L9 и соответствующие им катушки связи L2, L4, Le, Lg, Lio намотаны на цилиндрических каркасах. Связь входных контуров с аптепной автотрансформаторная. Телескопическая антенна подключается к отводам катушек входных контуров, наружная - к тем же отводам через коидепсатор Сь

В цепь базы транзистора 1\ включен Г-образпый фильтр, состоящий из резистора Rn и последовательного контура L29C48 (фильтра-дырки), настроенного на частоту 465 кгц. Фильтр подавляет входной сигнал с частотой, равной или близкой к промежуточной, и улучшает устойчивость работы приемника.

ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ

Преобразователь частоты собран на двух транзисторах Т\ и Т2 тина П423 по схеме с отдельным гетеродином (7 i - смеситель, Т2-гетеродин). Транзистор Т\ включен по схеме с общим эмиттером, а 7 2--по схеме с общей базой. Гетеродин работает по схеме индуктивной трехточки. Катушки связи входных и гетеродиш1ых контуров включены последовательно, поэтому напряжения принимаемого сигнала и гетеродина подаются па базу транзистора смесителя. При такой схеме подачи напряжения гетеродина смеситель меньше нагружает контур гетеродина, что повышает устойчивость его работы. Чтобы улучшить стабильность работы гетеродина в поддиапазонах КВ, приме[еиы фазирующие цепочки, компенсирующие сдвиг фаз в транзисторе. Фазирующая цепочка составляется из входного сопротивления транзистора Т2, резистора i?4, конденсатора С43 и в зависимости от диапазона-конденсаторов Cis, С21, С24, С27 и Сзо. Оптимальное условие преобразования частоты выполняется при напряжении гетеродина па базе смесителя 80-150 мв. Нагрузкой смесителя является четырехконтурный фильтр сосредоточенной селекции (ФСС), который обеспечивает избирательность по соседнему каналу. Ширина полосы пропускания ФСС (примерно 8 кгц на уровне-6 дб) определяется величинами емкости конденсаторов связи С57, С58 и Сзд. Связь ФСС с коллекторной цепью смесителя (транзистор Г]) автотрансформаторная. Режим работы транзистора 7 i определяется величинами сопротивлений резисторов R12, Ris и R\i.

Максимальная чувствительность приемников по промежуточной частоте с базы транзистора Tt (смесителя частоты) составляет 2-3 мкв при выходном напряжении на нагрузке усилителя НЧ 165 мв.

СТАБИЛИЗАТОР НАПРЯЖЕНИЯ ПИТАНИЯ

Электрические параметры транзисторов и их усилительные свойства в значительной степени зависят от режима питания по постоянному току. Поэтому в транзисторных приемниках при спиже1Ши напряжения пита1шя иа 20-30% от номинального значения происходит резкое ухудшение чувствительности и, кроме того, нарушается стабильность работы гетеродина. Последний дефект особенно ярко выражен при прослушивании передач с большой громкостью. При большой громкости происходят резкие колебания тока потребления в оконечном каскаде в такт с модуляцией сигнала, которые приводят к значитель-
