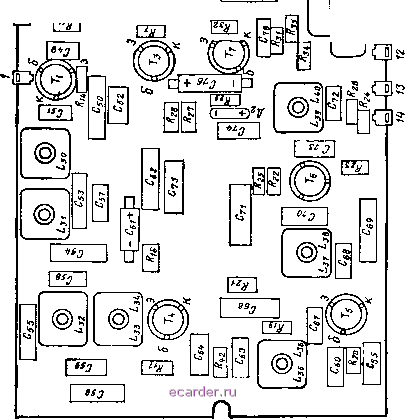

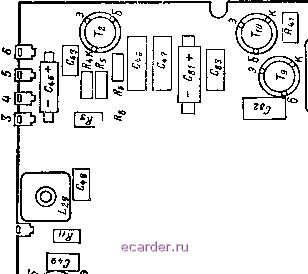

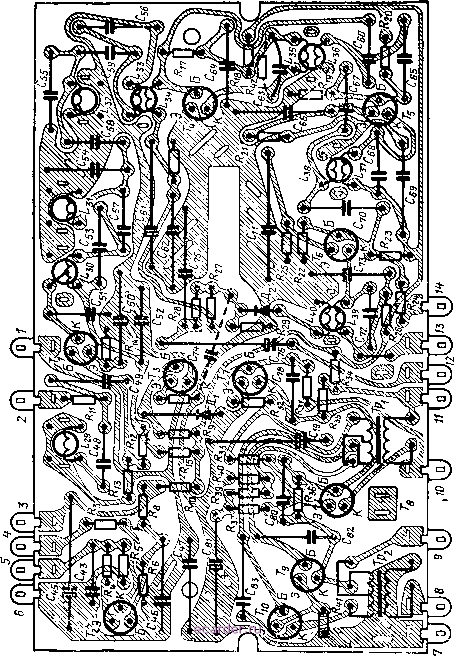

Слаботочка Книги    Рис. 3.44. Схема расположения узлов и деталей на печатной плате ПЧ-НЧ приемников Спидола и ВЭФ-Спидола-10 . Цифры t-14 указывают точки соединений платы со схемой  Рис. 3.45. Топографическая схема печатной платы прие.мяиков Спидола и ВЭФ-Спидола-10 . точника питания Моптиж усилителей ПЧ и НЧ выполнен на печатной плате, изготовлеипоп из фо.чыпроваппого гетинакса Схема расположения узлов и деталей иа печатей плате показана на рис. 3 44. Топографическая схема печатной платы показана на рис. 3.45, а схема подключения к печатной плате б.чока КПЕ, катушек магпитпой антенны, громкоговорителя и других узлов показана на рис. 3.48. Настройка приемника па принимаемую радиостанцию осуществляется двухсекционным блоком конденсаторов переменной емкости с воздушным диэлектриком емкостью 10-365 пф. Гнездо внешней антенны  Гчеэда Звукоснимателя Гнезда внешнего Гнезда внешнего громкоговорителя источника питания Рис. 3.46. Колодка для дополнительных подключений. Магнитная аптеппа диапазонов ДВ и СВ выполнена на ферритовом стержне марки 600НН Длиной 160 шм и диаметром 8 лш. На стержне размепгены катушки контуров ДВ и СВ и соответствующие им катушки связи. Для приема на коротковолновых поддиапазонах используется выдвижная телескопическая антенна. В приемнике применен переключатель диапазонов барабанного типа на восемь положений. В отдельных для каждого диапазона контактных секторах переключателя смонтированы входные и гетеродинные контура. Катушки коротковолновых входных и гетеродинных контуров намотаны на цилиндрических полистирольных каркасах диаметром 6 жж и высотой 15 жж. Катушки контуров гетеродина диапазонов длинных и средних волн намотаны на четырехсекционных каркасах. Катушки контуров ПЧ намотаны на секционных каркасах, каждый из которых помещен в чашки из феррита марки 600НН диаметром 11,5 лш и высотой 5 им. Катушки контурон ПЧ заключены в алюминиевые экраны. Настройка контуров ПЧ, входных п гетеродинных контуров диапазонов ДВ и СВ осуществляется подстроечными сердечниками из феррита марки 600НН длиной 14 мм и диаметром 2,8 . л, а коротковолновых входных и гетеродинных контуров - сердечниками из феррита марки ЮОВЧ длиной 12 мм. Намоточные данные катушек приведены в табл. 3.7, а трансформаторов Гр] и Грг в табл. 9.3, 9.4. Распайка выводов всех катушек контуров и трансформаторов НЧ показана на рис. 3.47. Кинематическая схе.ма вер.пьериого устройства изображена на рис. 3.49. В приемнике применены детали следующих типов: резистор Яга - типа ТВК, остальные резисторы - типа УЛМ-0,12; конденсаторы С С4-Си, С6, Cis-Сд , С35, С38, С35, C41, Cis, C4g, С5 С57, С58, С59, Сбо, Сбз, Сб7, Сб8, С72, Сзо - типа КТ, С5, С,;, С36, Cjo - типа КПК-М, Сз4, С37, С33, С54, С53, С56, С78 - типа КСО, С44, C4G, С74, С49, С50, С52, С52, Св4, Сб5, Сбб, Сб9, С70, С73, С74, С76, Сзг, Сзз - типа БМ-2, С45, Cei, C71, С76, С77, С79, Cs, - типа ЭМ, С,з4 и Cs5 -типа ЭГЦ-500-12. Хостел77. Предлагаем заселение в общежитие в видном от собственника. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 [77] 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 |
