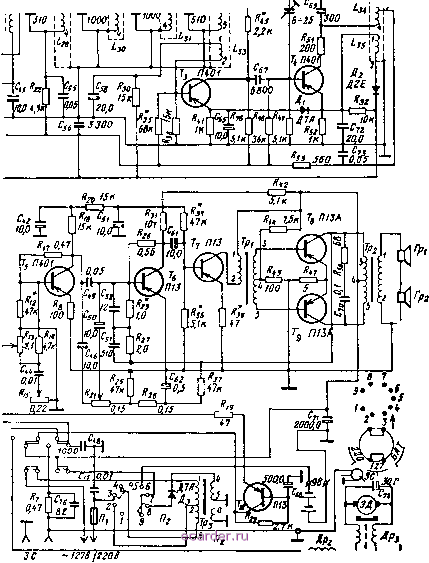

Слаботочка Книги Cj,g,2 Cs, 8,2 C 8J  --- Sff!/ Родина 60М1 и радиолы Эфир . от схемы приемника лишь тем, что в ней имеется электропроигрывающее (ЭПУ-С). тракта усиления не более 6%..... 150 мет Источник нитания, шесть элементов типа 373 ( Марс ), Сатурн или сеть 50 гц 127 или 220 в Напряжение питания......... 9 в Ток, потребляемый приемником при отсутствии сигнала...........не более 12 ма Мощность, потребляемая от сети переменного тока ............не более 1,2 вт Работоспособность приемника сохраняется при снижении напряжения питания батареи ............... до 5 S Длительность работы приемника от одного комплекта элементов ........ 150 час Чувствительность усилителя НЧ с гнезд звукоснимателя при номинальной мощности, не хуже 200 мв Габаритные размеры........ 488X240X280 мм Масса......,....... 8 кг ПРИНЦИПИАЛЬНАЯ СХЕМА Радиоприемник Родина-60М1 был разработан на базе приемника Ро-дина-60 , который был выпущен небольшой партией. Поэтому рассматривать будем принципиальную схему приемника Родина-60М1 (рис. 1.13). ВХОДНАЯ ЦЕПЬ Входная цепь приемника выполнена по схеме индуктивной связи входного контура с антенной. Антенные катушки Lt, Ц, Lg и L12 имеют собственную резонансную частоту ниже нижней частоты принимаемого диапазона, что позволяет получить равномерный коэффициент передачи по диапазону. Антенные катушки и катушки входных контуров неработающих диапазонов замыкаются накоротко. ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ Преобразователь частоты выполнен по схеме с отдельным гетеродином на транзисторах типа П401 (Ti - смеситель, - гетеродин). Гетеродин выполнен по схеме индуктивной трехточки с последовательным питанием. Напряжения сигнала и гетеродина с помощью последовательно включенных катушек связи входного контура и гетеродина через конденсатор С38 подаются на базу транзистора смесителя Ti. В базовую цепь транзистора смесителя включен последовательный контур - фильтр-дырка LiiCi, настроенный на промежуточную частоту, который ослабляет прохождение помехи входного сигнала с частотой, близкой или равной 465 кгц. Нагрузкой смесителя служит четырехконтурный фильтр сосредоточенной селекции (ФСС), который обеспечивает избирательность приемника по соседнему каналу. Ширина полосы ФСС 7,5-9 кгц на уровне -6 дб. УСИЛИТЕЛЬ ПЧ И ДЕТЕКТОР Двухкаскадный усилитель промежуточной частоты собран на транзисторах Тз и Ti типа П401, включенных по схеме с общим эмиттером. Первый каскад усилителя ПЧ - апериодический с активной нагрузкой (/?4б)- Второй каскад - резонансный, с нейтрализацией. В коллекторную цепь транзистора 74 включен одноконтурный фильтр ПЧ /-3469 С полосой пропускания 40- 50 кгц на уровне -6 дб. Нейтрализация действия внутренней обратной связи транзистора Г4 осу ществляется с помощью подстроечного конденсатора Сев- Детектор выполнен на германиевом диоде Дг типа Д2Е. Нагрузкой детектора служит резистор Ri3, с которого напряжение звуковой частоты через резистор Ru подается на базу транзистора первого каскада усилителя НЧ. Для автоматической регулировки усиления используется постоянная составляющая тока диода Д2, с помощью которой регулируется базовый ток транзистора Г3 первого каскада усилителя ПЧ. При увеличении сигнала на входе приемника возрастает постоянная составляющая тока диода Дг, что приводит к уменьшению тока эмиттера и тока коллектора транзистора 7 з. Вследствие этого напряжение на коллекторе транзистора Гз возрастает, а так как он соединен через цепь /45, ДРг с эмиттером транзистора Г, смесителя частоты, то напряжение на эмиттере последнего также увеличивается. Потенциал базы этого транзистора остается постоянным, так как он определяется делителем напряжения Rw, Ra. Поэтому разность потенциалов база - эмиттер транзистора Т , снижается, что приводит к уменьшению тока коллектора транзистора Гь а следовательно, к уменьшению его коэффициента усиления. Для увеличения эффективности работы системы АРУ эмиттеры транзисторов Г4 и Гз соединены через диод Д типа Д7А, который в исходном режиме (при отсутствии сигнала) находится в запертом состоянии. При работе системы АРУ ток эмиттера транзистора Гз уменьшается, напряжение на его эмиттере падает и диод Д1 отпирается. Ток, протекающий через диод, поддерживает постоянным некоторый уровень напряжения на резисторе R, благодаря чему достигается глубокая регулировка эмиттерного тока транзистора Гз. УСИЛИТЕЛЬ НИЗКОЙ ЧАСТОТЫ Четырехкаскадный усилитель НЧ собран на транзисторах Г5, Ге, Tj, и Гд. Чтобы обеспечить работу усилителя от высокоомного звукоснимателя, на входе усилителя НЧ включен последовательно резистор Rj. Первый каскад усилителя НЧ собран на высокочастотном транзисторе Т5 типа П401, что позволяет снизить уровень собственных шумов. Регулировка тембра в области высоких звуковых частот осуществляется с помощью цепочки R\sCu, а в области низких звуковых частот - цепочкой RiiCieCso- Глубина регулировки тембра по высоким (на частоте 5 000 гц) и по низким (на частоте 100 гц) звуковым частотам составляет не менее 9 дб. Второй каскад усилителя НЧ собран по реостатной схеме на транзисторе Ге типа П13. Режим его работы определяется величинами сопротивлений резисторов R26 и Rii. Третий каскад усилителя НЧ собран на транзисторе Г7, в коллекторную цепь которого включен согласующий трансформатор Гр,. Режим работы транзистора Г7 определяется резисторами R34 и /?зб, величина сопротивления последнего подбирается при настройке усилителя НЧ. Выходной каскад усилителя выполнен на транзисторах Tg и Гд типа П13А по двухтактной схеме и работает в режиме класса АВ. Для согласования больших выходных сопротивлений транзисторов с низкоомной нагрузкой (двумя громкоговорителями типа 1ГД-10) используется выходной трансформатор Тр2. Режим работы транзисторов Гз и Гд определяется величинами сопротивлений резисторов /?4з и Ru. Для уменьшения коэффициента нелинейных искажений и коррекции частотной характеристики три последних каскада усилителя НЧ охвачены ча-стотнозависимой отрицательной обратной связью, напряжение которой снимается с коллектора транзистора Гв и через цепь RiiCiy и /?2зСб2 подается на базу транзистора Ге. В приемнике имеется переключатель рода питания на три положения: Батарея , 127 в и 220 в . При питании приемника от сети используется блок питания, который состоит из силового трансформатора Грз и однополу- 1 2 3 4 5 6 7 [8] 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 |
