связи зашунтирована копдеисатором С24 1000 пф. Ширина полосы пропускаии , ФСС (7,5-8 кгц на уровне -6 дб) определяется величинами емкостей конденсаторов С27 и Сзо-

СТАБИЛИЗАТОР НАПРЯЖЕНИЯ ПИТАНИЯ

Стабилизатор напряжения предназначен для попыи!ения стабильности частоты гетеродина (Гз), устойчивости работы усилите.тя ВЧ (Г,) и смесителя (Гз) при изменении напряжения питания. Он собран нл транзисторе Г4 типа П41 и диоде Ml типа Д101. Схема стабилизатора такая же, как в приемнике Спидола (стр. 231, рис. 3.42).

УСИЛИТЕЛЬ ПЧ И ДЕТЕКТОР

Двухкаскадный усилитель промежуточной частоты собран на транзисторах Гз и Гб типа П422. Оба каскада усилителя ПЧ выполнены по резонансной схеме с нейтрализацией. Для нейтрализации действия внутренней обратной связи транзисторов Г5 и Те используются конденсаторы С37 и С47. Нагрузкой транзисторов усилителя ПЧ служат широкополосные контуры LnC-if, с полосой пропускаШя 15-20 кгц и L19C45 с полосой пропускания 35-40 кгц (на уровне-3 дб). Для питания базовых цепей транзисторов Г5 и Те используется стабилизированное напряжение, снимаемое с резисторов и /?28, что резко снижает зависимость усиления каскадов ПЧ при снижении напряжения источника питания.

Детектор прием1шка выполнен на диоде Д2 тина Д9В. Нагрузкой детектора служит переменный резистор Ягу, с которого через разделительный конденсатор Сзе напряжение звуковой частоты подается на базу первого каскада усилителя НЧ. Для автоматической регулировки усиления иснользуется постоянная составляюнтая тока диода Дг, с помощью которой регулируется базовый ток первого каскада усилителя ПЧ транзистора Г5. Напряжение АРУ снимается с нагрузки детектора Дг и через фильтр R33C34 подается на базу транзистора Г5.

УСИЛИТЕЛЬ НИЗКОЙ ЧАСТОТЫ

Трехкаскадный усилитель низкой частоты собран па транзисторах Г?, Гз, Гд и Го типа П41. Первый и второй каскады усилителя НЧ выполнены по схеме с непосредственной связью. Для увеличения входного сопротивления в первом каскаде усилителя НЧ и уменьшения влияния разброса параметров транзисторов на усиление в цепь эмиттера транзистора Г? включен резистор Я20. Напряжение смещения на базу первого каскада усилителя НЧ транзистора Т; подается нз эмиттерной пени второго каскада транзистора Tg, благодаря чему осуществляется отрицательная обратная связь по постоянному току между этими двумя каскадами. В коллекторную цепь транзистора Гз, включен согласуютций трансформатор Тр\. Выходной каскад усилителя НЧ выполнен на транзисторах Гд н Гю по двухтактной схеме и работает в режиме усиления класса АВ. Два последних каскада усилителя НЧ охвачены частотнонезависимой отрицательной обратной связью, напряжение которой снимается со вторичной обмотки выходного трансформатора Грз и через цепочку C49R31 подается на эмиттер транзистора Ге. Напряжения смещения на базы транзисторов Гд и Гю выходного каскада снимаются с резистора R32, включенного в цепь эмиттера транзистора Tg. Схема усилителя НЧ обеспечивает стабилизацию рабочей точки выходного каскада без применения терморезистора, а также работу всего усилителя НЧ в интервале температур от -10 до -f 45° С.




Ci 0,015

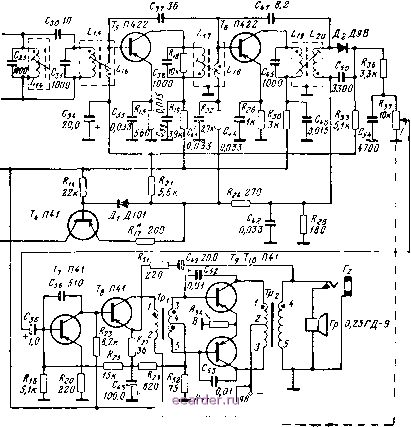

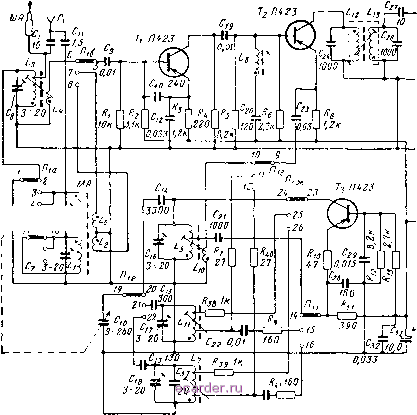

Рис. 3.51. Принципиальняя схема Переклю la 1ель диапапиной




Си 30,0

0,033 3

приемника Банга установлен в положение /(В.
