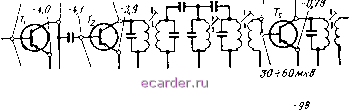

Слаботочка Книги -кг -6.6 -6,6 -0,9 -3,6  -0,3 -0,2 -0 -7,6 -0,12 -0,01  {2г5ыв) Гетеродин 7} Cmaifujiujamop >о-- * >э-  г 26 Рис. 3.52. Режимы работы транзисторов по постоянному току и уровни напряжения сигнала в тракте усиления приемника Банга . Для коррекции частотной характеристики усилителя НЧ и устранения фазового сдвига в области верхних звуковых частот применены конденсаторы С52, С53 и С56. Режимы работы транзисторов указаны на рис. 3.52. Б приемнике предусмотрена возможность подключения малогабаритного телефона типа ТМ-2М. При включении телефона громкоговоритель автоматически отключается. КОНСТРУКЦИЯ и ДЕТАЛИ Корпус приемника выполнен из цветного ударопрочного полистирола. В задней крышке имеется отсек для батареи источника питания. Органы управления (ручки грубой и плавной настройки и регулятора громкости с выключателем), гнезда для подключения наружной антенны Г, провода заземления и телефона / 2 располои<еиы на боковых степах приемника, а гнездо телескогшческой выдвижной аптеипы - па верхней Степке. Переключатель диапазонов расположен на задней крышке приемника. Шкала приемника иа диапазонах ДВ и СВ проградунровапа в килогерцах, а в диапазоне КВ - в мегагерцах. ,\\оптаж ириемиика выполиеи на печатной плате, изготовлешюй из фольгирова1И10го гетинакса. Схема расположения узлов и деталей па печатной плате показана на рис. 3.53, а топографическая схема па рис. 3.54. Настройка приемника иа принимаемую радиостанцию осуществляется с помощью блока коидеисаторов перенс1П1йй е.чкости с воздушным диэлектриком емкостью 9-260 пф. Для удобства плавной и точной гюдстройки прием-пика, особенно в диапазоне КВ, прпмепеи специал1п1ый верньер, имеющий замедление 1 : 3. Общее замедление всего верньерного устройства, кипемати- ческая схема которого показана на рис. 3.56, составляет 1 ; 20. Переключатель диапазонов продольно-двнжкового типа имеет семь групп переключения, на три положения (ДВ, СВ и KB). Магнитная антенна длинных и средних ьш\и выполнена на ферритовом стержне марки 600НН длиной 160 мм и диаметром 8 /лм.. Катушки контуров гетеродина диапазонов ДВ и СВ намотаны на четырехсекцнонных каркасах. а катушки входного контура и гетеродина KB намотаны на цилиндрических каркасах диаметром 6 мм длиной 20 мм. Катушки контуров ФСС и ФПЧ намотаны на трехсекционных каркасах, каждый из которых помещен в ферритовые чашки из материала 600НН диаметром 8,6 мм. Настройка контуров коротких волн осуществляется нодстроечными сердечниками из феррита марки ЮОВЧ, а контуров ФСС, ФПЧ и гетеродинов ДВ и СВ - сердечниками из феррита 600НН. Намоточные данные контурных катушек приведены в табл. 3.8. Трансформаторы усилителя НЧ Tpi и Грг по конструкции однотипны. Сердечники их собраны из пластин пермаллоя марки 50Н типа Ш5, толщина набора 6 мм. На Таблица 3.8 Намоточные данные контурных катушек приемника Банга
