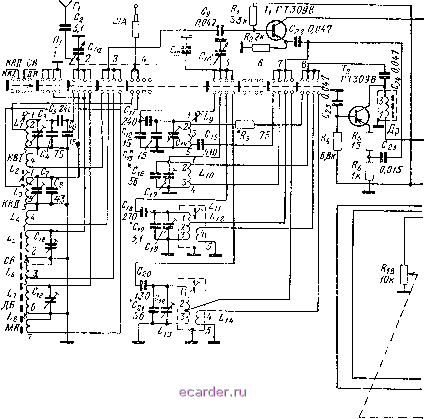

Слаботочка Книги Второй каскад усилителя ПЧ и детектор смонтированы на отдельной печатной плате в виде самостоятельного блока ПЧД, закрытого латунным экраном. После настройки и проверки основных параметров блок ПЧД устанавливается на общую печатную плату приемника. Схема расположения узлов и деталей на плате показана на рис. 3.62, а топографическая - иа рис. 3.63. В приемнике применен громкоговоритель типа 0,5ГД-20. Настройка приемника на частоту принимаемой радиостанции осуществляется с помощью блока конденсаторов переменной емкости типа КПЕ-5 емкостью 5-240 пф. Плавная и точная настройка приемника осуществляется с помощью верньерного устройства, обеспечивающего замедление 1:20. Переключатель диапазонов- галетный типа П2Г, имеет восемь направлений, на четыре положения (ДВ, СВ, КВ I и КВ II). Распайка контактов переключателя показана на рис. 3.64. Магнитная антенна диапазонов ДВ и СВ выполиепа на ферритовом стержне марки 600НН, а антенна коротких волн - на ферритовом стержне марки 150ВЧ. Длина стержней 160 мм, диаметр 8 мм. Катущки входных контуров и соответствующие им катущки связи намотаны на полистирольных каркасах. Катуигки контуров гетеродина КВ намотаны на цилиндрических каркасах диаметром 5 мм и длиной 15 мм, а гетеродинные катущки диапазонов ДВ, СВ и катущки ФПЧ - на грехсекционных каркасах, каждый из которых помещен в чащкн из феррита 600НН диаметром 8,6 мм. Настройка контуров коротких воли осуществляется карбонильными сердечниками длиной 11,5 мм с резьбой М4, а контуров ФПЧ, гетеродина ДВ и СВ - сердечниками из феррита марки 600НН. Намоточные данные контурных катущек приведены в табл. 3.9. Трансформаторы усилителя НЧ по конструкции одинаковы. Сердечники их собраны из пластин пермаллоя 50Н типа Ш4, толщина набора 6 мм. Намоточные данные трансформаторов Tpj и Тр2 приведены в табл. 9.3 и 9.4. Распайка выводов всех контуров катущек и трансформаторов НЧ показана на рис. 3.65. В приемнике применены детали следующих типов: резистор Rqo - типа СПЗ-4в, R]s - типа СПЗ-1а, Ri - типа СТЗ-17, остальные резисторы - типа УЛМ-0,12; конденсаторы Cs -Сд, С12 -Cig -типа КТ-1а, С29, С34, С38 -типа ПМ-1, С], Сг, С20, С21 - типа КТ4-2, Сц, С24 - С27, С30, С32, С33, С35, Сзз, С39, С40, С42, Сдз, С44, С45, С50, С52, С53 - типа К10-7в, Сгз, C31, С37, C41, С46, С47, Cjg, С49, Сбь С54 - типа К50-6; Сз, С4, Сгг, Сгз - подстроечные конденсаторы КПЕ; С,о -блок КПЕ.  Рис. 3.66. С О К О Л-4 (Выпуск 1967 г.) ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ Радиоприемник Сокол-4 (рис. 3.66) представляет собой супергетеродин III класса переносного типа, собранный на восьми транзистора.х. Радиоприемник предназначен для приема передач радиовещательных станций с амплитудной модуляцией в диапазонах длинных и средних волн на внутреннюю магнитную антенну и в диапазоне коротких волн на штыревую телескопическую антенну. Диапазон коротких волн разделен на два поддиапазона: KB I 25-31 м (9,36-12,1 Мгц) и KB II 41-75 м (3,95-7,4 Мгц). Максимальная чувствительность: на длинных волнах........ 500 мкв/м на средних волнах......... 200 мкв/м на коротких волнах........ 50 мке Реальная чувствительность: на длинных волнах........ 1,8 мв/м на средних волнах......... 0,7 мв/м на коротких волнах........ 100 мкв Избирательность по соседнему каналу; на длинных и средних волнах .... ие хуже 46 дб Ослабление сигнала зеркального канала: на длинных волнах........ не хуже 30 дб на средних волнах......... не хуже 26 дб на коротких волнах........ не хуже 14 дб Промежуточная частота....... 465 кгц Действие АРУ: при изменении сигнала иа входе приемника иа 26 дб изменение сигнала иа выходе прпомиика ..... Полоса воспроизводимых звуковых частот. Номинальная выходная мощность при ко-эффпциспте нелипейпых искал<епий Bccio тракта усиления ие более в%..... Источник питания: четыре элемента типа 316 Напряжение питания......... Ток, потребляемый приемником при отсутствии сигнала ..... ...... Работоспособность ириемиика сохраняется при снижении напряжения питания. Длительность работы приемника при средней громкости от одного комплекта батарей ............... Габаритные размеры ......... Масса.............. ие более 6 дб 300-3 500 гц 100 мет ие более 10 ма до 3 е до 50 час 215X125X47 мм 1 кг  Рис. 3.67. Принципнальная схема Переключатель диапазонов установлен 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 [87] 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 |
