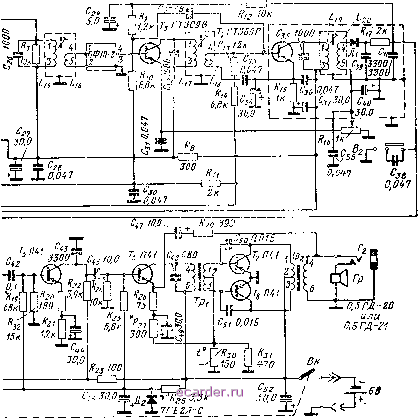

ПРИНЦИПИАЛЬНАЯ СХЕМА

Радиоприемник ( окол-4 является ыодернизированноп моделью приемника Спорт-2 . Отличия его от приемника Сиорт-2 состоят в следующем:

1) магнитная anreinia диапазона KB заменена штыревой телескопической антенной, которая имеет автотрансформаторную связь с входными контурами (рис. 3.67);

2) катушки входных контуров по.адпаназонов коротких волн T-i и Ls и соответствующие им катушки связи Li, Ц намотаны иа цилиндрических каркасах;

3) плавная настройка приемника на частоту работающей радиостанции осуществляется с помощью полуперелгепного конденсатора Сю, подключенного параллельно гетеродинной секции блока КПЕ.

Режимы работы транзисторов приемника Сокол-4 указаны на рис. 3.68.

КОНСТРУКЦИЯ И ДЕТАЛИ

Корпус прие.мника выполнен из цветного ударопрочного полистирола. Органы управления (ручки грубой и плавной настройки, регулятора громкости с выключателем питания и регулятора тембра) расположены на лицевой па-


нpиeшикa Сокол-4 . в положение KB /.



пели, а телескопическая антенна, ручка переключателя диапазонов, гнезда для подключения наружной антенны Г\ и телефона Гг - на верхней и боковых панелях корпуса приемника. Шкала приемника, проградуироваиная в метрах, расположена на лицевой панели. В корпусе приемника укреплен громкоговоритель и рама шасси с печатной платой.

Монтаж приемника выполнен на печатной плате, изготовленной из фольгированного гетинакса. Схема расположения узлов и деталей на печатной

-0,9 -5,2 -О,?

-0,85 -5.6 -0,7 -1,2 -5,6 -i,06


li-2 мнб

Wi20MKb WOiSOOmb ВОтЮОиб

-0,9 -3.2 -0,8 -0,7 -5.8 -0,6 -0,15 -бё О


25т35мВ

0,9 в (200 мВ)

Гетеродин

Рис. 3.68. Режимы работы по постоянному току транзисторов и уровни напряжения сигнала в тракте усиления приемника Сокол-4 .

плате приемника показана на рис. 3.70, а топографические схемы печатной платы и блока ПЧД - на рис. 3.71 и 3.69. В приемниках Сокол-4 и Спорт-2 применены однотипные узлы и детали, кроме входных контуров диапазона коротких воли. Каркасы катушек входных контуров и контуров гетеродина коротких волн имеют диаметр 6,8 мм и высоту 18 мм. Подстройка контуров осуществляется подстроечными сердечниками из феррита 100 ВЧ. Намоточные данные контурных катущек приведены в табл. 3.10, а трансформаторов усилителя НЧ (Тр и Грг) - в табл. 9.3 и 9.4. Распайка выводов всех контурных катушек и трансформаторов 7pi и Тр показана на рис. 3.72. В приемнике применены детали следующих типов:

резистор /?18 -типа СПЗ-4в, /?i6 -типа СПЗ-1а, /?зо -типа СТЗ-17, остальные резисторы - типа УЛМ-0,12;

конденсаторы Сг, С4, Се, Cs, Сц -С13, Cie, Cis-Сгь С57 - типа КТ-1а, Сз, С7, Ci4, С17 - типа КТ4-2, Сд, Сгг - С25, Сгз, С30, C31, С33, С35, Сзз, С39, С41, С43, С48, С50, С51 -типа K10-7B, Сге, Сзг, С35 - типа ПМ-2, С27, С29, С34, С37, С40, С44. С46, С49, С52 - типа К50-6; Cia> C16 - блок КПЕ с триммерами Cib, Cjr,

Сд, Cie.



Таблица 3.10 Намоточные данные контурных катушек приемника Сокол-4

Наименование катушек

га = са OJ

о 0- а

Номера выводов

Марка и диаметр провода, мм

Число

ВИТКОВ

Иидуктив-иость, мкгн

Антенная ДВ . . Катушка связи . .

5-6 7-8

ПЭВТЛ 0,1 ПЭВТЛ 0,1

275 20

4950+10%

Антенная СВ . . Катушка связи . .

1-2 3-4

ПЭЛШО 0,23 ПЭЛШО 0,23

80 8

460+10%

Катушка связи . .

Li L2

1-2-3 4-5

ПЭЛШО 0,23 ПЭВТЛ 0,12

5+6,25 2,75

1,2+10%

Входная KB 11 . Катушка связи . .

L; Ц

1-2-3

ПЭВТЛ 0,23 ПЭВТЛ 0,12

6+17,25 6,75

5,2+10%

Гетеродинная ДВ Катушка связи . .

/-13

1-2-3 4-5

ЛЭ 3x0,06 ПЭВТЛ 0,12

138+3 8

430+10%

Гетеродинная СВ Катушки связи

/-Ы Ll2

1-2-3 4-5

ЛЭ 3x0,06 ПЭВТЛ 0,12

91+2 7

180+10%

Гетеродинная KB I

1-2-3-5

ПЭВТЛ 0,23

3,9-1-4,75+ +0,5

1,1 + 10%

Гетеродинная KB И

1-2-3-4

ПЭВТЛ 0,23

5,9+12,75+ +0,75

3,9+10%

ФПЧ-1 .....

Катушка связи

/-15

1-3 4-5

ПЭВТЛ 0,12 ПЭВТЛ 0,12

35x2 35

120+10%

ФПЧ-2 .....

Катушка связи . .

Li, Li,

1-3 4-5

ПЭВТЛ 0,12 ПЭВТЛ 0,12

35x2 15

120+10%

ФПЧ-3 .....

Катушка связи

/-19 /-20

1-3 4-5

ПЭВТЛ 0,12 ПЭВТЛ 0,12

35+30 30+68

120+10%

Дроссель ....

ПЭВТЛ 0,12

20x3

Рис. 3.69. Топографическая схема платы ПЧД приемника Сокол-4 ,

CxsJObO Т, Г Т309
