периолного выпрямит1ля, собранного на диоде Д7А. Для улучшения филь-ipaUHH пыпрямленного напряжении применен специальный фильтр собранный на транзисторе Гю Tiina П13. Режимы рабош транзисторов указаны на рис. 1.14.

КОНСТРУКЦИЯ и ДЕТАЛИ

Футляр приемника деревянный, отделанный ценными породами дерева и пластмассовыми накладками. Все основные органы управления приемником (ручки настройки, регулятора громкости, регуляторов тембра по низким и высоким звуковым частотам) выведены ма лицевую панель. Переключение диа-

-1.2 -0,95


г-бмкв

1,05 -0,8 -7,5

-3,2 1-0,97 I -0,776



-0,08 -0,05 -2,8 -0,2 -0.12 -0,12 -ЗОВ 0,7 -0,81 I -3,2 1-0,17 \ и\ ~8Я1 /-0,02/


WtSmB 100-15о мв .£58



(0,785)


Рис. 1.14. Режимы работы транзисторов по постоянному току и уровни напряжения сигнала в граюе yin.ieHHsi приемника Родина 60М1 и радиолы Эфир .

пазонов производится унифицированным клавиишь1М переключателем типа ПК-7. Шкала приемника имеет градуировку в метрах. На диапазонах ДВ и СВ на шкале нанесены названия городов, и.меюшпх мошные радиовещательные станции. Внизу шкалы против соответствующих клавиш иереключатед-я нанесены обозначения KB I, KB И, KB III, СВ, ДВ, ЗС (воспроизведение грамзаписи), Выкл.

Акустическая система приемника состоит из двух громкоговорителей тина 1ГД-10, расположенных на лицевой панели. На задней стороне Hiaccn в радиоприемнике имеются гнезда для подключения антенны и провода заземления, BHeuiHeio проигрывателя или магнитофона,



в футляре приемника размешены два громкоговорителя и Hiaccn, на котором установлены клавишный переключатель диапазонов, блок КПЕ, печатные платы и другие летали (рис. 1.15; 1.16),

Плата ИЧ Переключатель \ рода питания

вилка шнура питания

Плата КСв

Предохра ни те ль


питания батарей

Плато блока питания

Рис. 1.15. Расположение основных узлов и деталей на шасси приемника Родина-60М1 и радиолы Эфир ,

Моитаж приемника выполнен на трех печатных платах. На плате КСДВ расположены все узлы и детали высокочастотного тракта и усилителя ПЧ (рис. 1,17, 1,18), на другой плате--все детали усилителя НЧ (ркс. 1,19) и на пла1е ЬП - детали блока питания и переключатель рода питания приемника (рис, 1.20).

/1ерекл10чатель

рода предо-Ti, г, питания хранит.

\ \


Рис. 1.16. Расположение основных узлов и деталей на шасси приемника Родина-60 .

Настройка приемника на частоту принимаемой радиостанции осуществляется с помощью двухсекционного блока конденсаторов переменной емкости (КПЕ) с воздушным диэлектриком емкостью 12 - 495 пф. Ось блока КПЕ с диском верньерного устройства соединена с помощью безлюфтовой зубчатой передачи с замедлением I : 3. Кинематическая схема верньерного устройства изображена на рис, 1.21.




Рис, 1.17. Схема расположения узлов и деталей на печатной плате КСДВ приемника Родииа-бОМЬ и радиолы Эфир .

Катушки индуктивности входных цепей длинных и средних волн намотаны иа секционированных полистирольиых каркасах, в верхней части которых расположены аитениые катушки, а в нижней - катушки входных контуров.

Катушки контуров гетеродина ДВ и СВ намотаны на четырехсекционных каркасах. Все катушки индуктивности входных и гетеродинных контуров ДВ и СВ настраиваются с помощью сердечников из феррита марки 600НН диаметром 2,8 мм и длиной 14 мм.

Катушки входных и гетеродинных контуров диапазонов KB наматываются на гладких полистирольиых каркасах диаметром 6 мм. Настройка их


1: L25

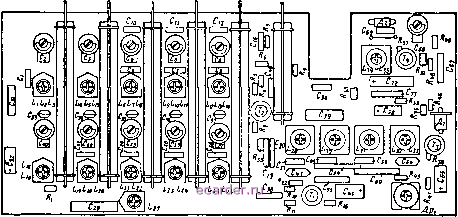

Рис. 1.18. Схема расположения узлов и деталей на печатной плате КСДВ приемника Родина-60 .
