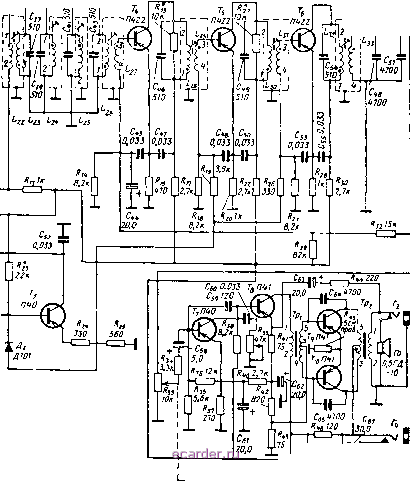

Рис. 3.74. Принципиальная Переключатель диапазонов




схема приемника Соната , /становлен в положение KBU.



в килогерцах, а поддиапазонов КВ - в мегагерцах. В нижней части корпуса имеется отсек для размещения батарей источников питания. В корпусе приемника крепится громкоговоритель типа 0,.5ГД-!0 и металлическое шасси, на котором крепятся печатные платы, регуляторы громкости и тембра. Монтаж приемника выполнен на двух печатных платах, изготовленных из фольгированного гетинакса. На плате ПЧНЧ смонтированы узлы и детали усилителей ПЧ, НЧ и каскад стабилизатора напряжения. На плате ВЧ размещены узлы и детали входной цепи, смесителя и гетеродина.

-0,3 - 7,2 -0,7 -7,6 -0,58


2т5 мкВ

5-г 10 мкв

5В0-г800мнв

-1,0 -7,0 -€,в

-1,5-8,5 -0,12

:г9 -а05в


Гетеродин

3 \-1.S Стабилизатор

0,83 в (150 мв)

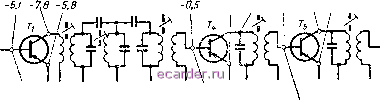

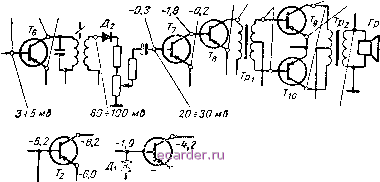

Рис. 3.75. Режимы работы транзисторов по постоянному току и уровни напряжения сигнала в тракте усиления приемника Соната .

Схема расположения узлов и деталей на печатных платах показана на рис. 3.78 и 3.80, а топографические схемы на рис. 3.79 и 3.81.

Настройка приемника на принимаемую радиостанцию осуществляется с помощью блока конденсаторов перемеппой емкости с воздушным диэлектриком типа КПВМ емкостью 8-260 пф. Для плавной настройки приемника служит верньерное устройство с замедлением 1 : 12 (рис. 3.76). Во избежание микрофонного эффекта блок КПЕ крепится к плате на резиновых амортизаторах. В приемнике прпмепеи галетный переключатель диапазонов типа П2Г, имеющий восемь иаправлений, на четыре положения (ДВ, СВ, КВ I и КВ 11). Растй:-;а выводов перек.иочателя показана па рнс. .77.

Магнитная аптсипа длшпплх и средгшх воли выполиепа иа ферритовом стержне марки 600НН длиной 160 мм и диаметром 8 мм. На коротких волнах используется телескопическая аптеппа длиной 1200 мм. Катушки входных контуров и гетеродина диапазона коротких волн намотаны на цилиидриче-
