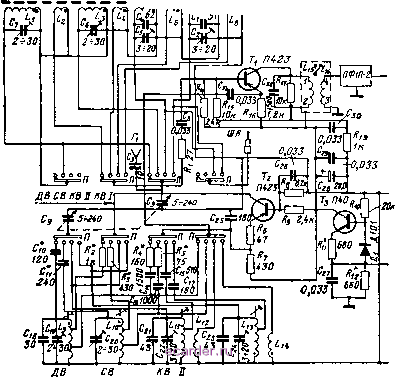

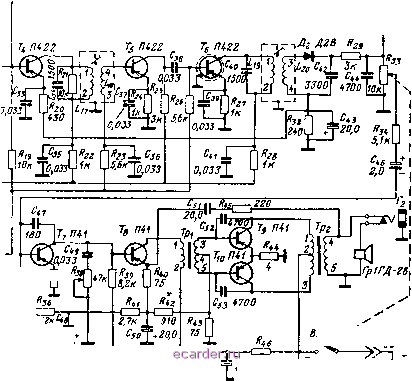

Слаботочка Книги Действие АРУ: при изменении сигнала на входе приемника на 26 дб изменение сигнала на выходе приемника ...... Полоса воспроизводимых звуковых частот. Номинальная выходная мощность при коэффициенте нелинейных искажений тракта усиления приемника пе более 6% . Ток, потребляемый приемником при отсутствии сигнала ........... Работоспособность приемника сохраняется при снижении напряжения питания . . Источник питания: две батареи типа КБС-л-0,5 Напряжение питания......... Длительность работы при средней громкости приемника от одного комплекта батарей не более 6 дб 200-4 ООО гц 150 мет не более 8 ма до 5,6 в 9 в до 100 час Габаритные размеры........ . 250 X 150 X 65 мм Масса 1,6 кг СВ L.f  АВ I Рис. 3.84. Принципиальная схема Переключатель диапазонов ПРИНЦИПИАЛЬНАЯ СХЕМА ВХОДНАЯ ЦЕПЬ Катушки входных контуров длинных Li и средних 1з волн и соответст-вуютцие им катушки связи Lz и Li размещены на ферритовом стержне внутренней магнитной антенны (рис. 3 84). При работе п диапазоне СВ катушка диапазона ДВ замыкается накоротко. Катушки входных контуров KB Z.5 и Lj и соответствующие им катушки связи Lts и Li намотаны на цилиндрических каркасах. Связь входных контуров с базой транзистора Ti смесителя трансформаторная. Телескопическая антенна к входным контурам диапазона KB подключается ноносредственно, а наружная антенна ко всем входным контурам - через конденсатор связи Сз. ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ Преобразователь частоты собран на транзисторах типа П423 по схеме с отдельным гетеродином (транзистор - смеситель, - гетеродин). Гетеродин выполнен по схеме индуктивной трехточки.  837 т 120 Css прнеми1н<а Сувенир , установлен в положение ДВ. 10 Зак 567 Частота гетеродина на диапазонах коротких волн выбрана ниже частоты принимаемого сигнала, что позволило получить хорошее ослабление сигнала зеркального канала. Оптимальное условие преобразования частоты во всем диапазоне выполняется при напряжении гетеродина на эмиттере транзистора Ti 100-150 мв. Напряжение сигнала с входного контура через катушку связи включенного диапазона, резистор R\ и конденсатор Cs подается на базу транзистора Ti. Нагрузкой смесителя транзистора Ti служит пьезокерамический фильтр (ПКФ) типа ПФ1П-2, который обеспечивает избирательность по соседнему каналу. Ширина полосы пропускания ПКФ 7-8 кгц на уровне -6 дб. Для согласования выходного сопротивления транзистора Tl с входным сопротивлением ПКФ применен контур {LiCizRii) с полосой пропускания 20-25 кгц на уровне -6 дб. СТАБИЛИЗАТОР НАПРЯЖЕНИЯ ПИТАНИЯ Стабилизатор напряжения и тока предназначен для повышения стабильности частоты гетеродина и устойчивой работы преобразователя при изменении напряжения питания. Стабилизатор собран иа транзисторе Тз типа П40 и диоде Д, типа Д101. Схема стабилизатора такая же, как в приемнике Спидола (стр. 231, рис. 3.42). УСИЛИТЕЛЬ ПЧ И ДЕТЕКТОР Трехкаскадный усилитель промежуточной частоты собран на транзисторах Tl, Тъ и Т& типа П422. Первый и третий каскады усилителя ПЧ выполнены по резонансной схеме на транзисторах Tt и Те, в коллекторные цепи которых включены одноконтурные широкополосные фильтры (ФПЧ) LnCt и 7.19С40 с полосой пропускания 20-25 кгц и 35-40 кгц на уровне - 3 дб. Второй каскад усилителя ПЧ - апериодический, собран на транзисторе Т5. Для питания базовых цепей транзисторов усилителя ПЧ используется стабилизированное напряжение, снимаемое с резистора R\2, что позволяет сохранить высокую чувствительность приемника при снижении напряжения источника питания. Детектор собран на диоде Дг типа Д2В. Для получения малого коэффициента нелинейных искажений при детектировании смещение на диод Дг, создаваемое током базы транзистора Т регулируемого каскада, компенсируется напряжением смещения, снимаемым с резистора R32, включенного в цепь эмиттера того же транзистора. При такой схеме включения детектора надежно работает система АРУ и сохраняется чувствительность усилителя ПЧ, так как диод, имея небольшое смешение в прямом направлении, начинает работать при малых сигналах. Для автоматической регулировки усиления используется постоянная составляющая тока диода Д?, с помощью которой регулируется базовый ток первого каскада усилителя ПЧ (транзистора Ti,). Напряжение АРУ снимается с нагрузки детектора R33 и через цепочку /?31, С45 и Rzo подается в базовую цепь транзистора 74. УСИЛИТЕЛЬ НИЗКОЙ ЧАСТОТЫ Трехкаскадный усилитель низкой частоты собран на четырех транзисторах типа П41. Первый и второй каскады усилителя НЧ выполнены по схеме с непосредственной связью. Для увеличения входного и выходного сопротивлений в первом каскаде усилителя НЧ применена отрицательная обратная связь по напряжению {Rз) Смещение на базу первого каскада усилителя НЧ (транзистор Ti) подается 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 [95] 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 |
