из эмиттерной цепи транзистора fe. в результате чего осуществляется отри цательная обратная связь по постоянному току между этими двумя каскадами. В коллекторную цень транзистора Ts включен согласующий трансформатор Tpi.

Выходной каскад усилителя НЧ выполнен по двухтактной схеме и работает в режиме усиления класса АВ.

Два последних каскада усилителя НЧ охвачены частотнонезависимой отрицательной обратной связью, напряжение которой снимается со вторичной

-6 -7,8-5,8 -0, 5 -0,25 -8,5 -0,75 -0,55-7 -7,8 -0,5$


Zi5nK6

5-гЮмкд

500-800мкб 35 мв

-1,2-8,2

-9 -0,058


Гетеродин Стибилизатор напряжения

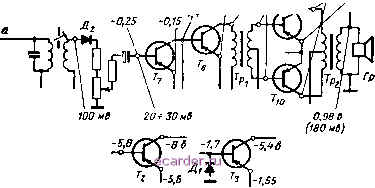

Рис. 3.85. Режимы работы транзисторов по постоянному току и уровни напряжения сигнала в тракте усиления приемника Сувенир .

обмотки выходного трансформатора Трг и через цепочку /?45, Сы подается на эмиттер транзистора Ts. Напряжение смещения на базы транзисторов fg и Гю выходного каскада подается с эмиттерного резистора транзистора Гз, ток которого автоматически регулируется при изменении температуры. Это обеспечивает температурную стабильность усилителя НЧ в интервале температур от -10 до 4-4,5° С. Для коррекции частотной характеристики усилителя НЧ й устранения фазового сдвига в области верхних звуковых частот применены конденсаторы Сз?, и С53. В коллекторную цепь первого каскада усилителя НЧ включен регулятор тембра, состоящий из конденсатора С49 и переменного резистора Ягъ.

Режимы работы транзисторов указаны па рис. 3.85.

В приемнике предусмотрена возможность подключения малогабаритного телефона типа ТМ-2М. При включении телефона громкоговоритель автоматически отключается.



to to

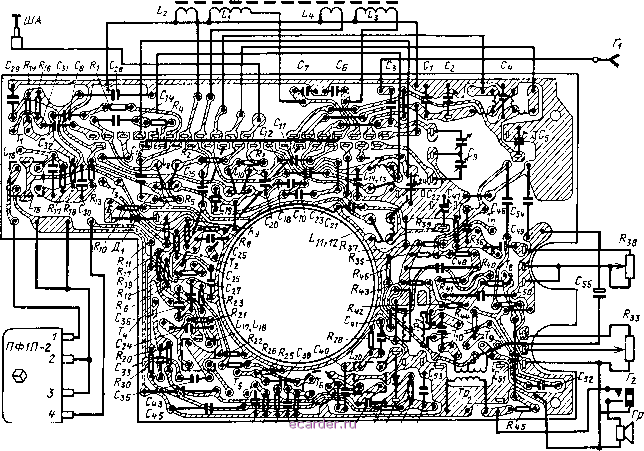

Рис. 3.86. Схема расположения узлов и деталей на печатной плате приемника Сувенир ,

�147402�



Рис. 3.87. Топографическая схема печатной платы приемника Сувенир Вид со стороны печати.
